导料槽防尘帘产品说明

1 产品概述

导料槽防尘帘为柔性无动力抑尘密封部件，由顶部固定压板＋垂挂胶条/胶板组成，安装在导料槽进料端、出料端或槽体中段。落料诱导风携带粉料经过帘体时，因缝隙节流、流向改变和惯性碰撞，风速降低、粉尘在槽内沉降，减少从导料槽两端外逸。 常与缓冲床/缓冲条、防溢裙板、头部/回程清扫器配套，形成"吸能—侧封—端封—清带"的落料点防尘体系。

产品按结构分为胶条帘、板帘、多层迷宫帘三类；按安全等级分地面通用型、耐候型、高耐磨型、煤矿阻燃抗静电型。

2 结构形式

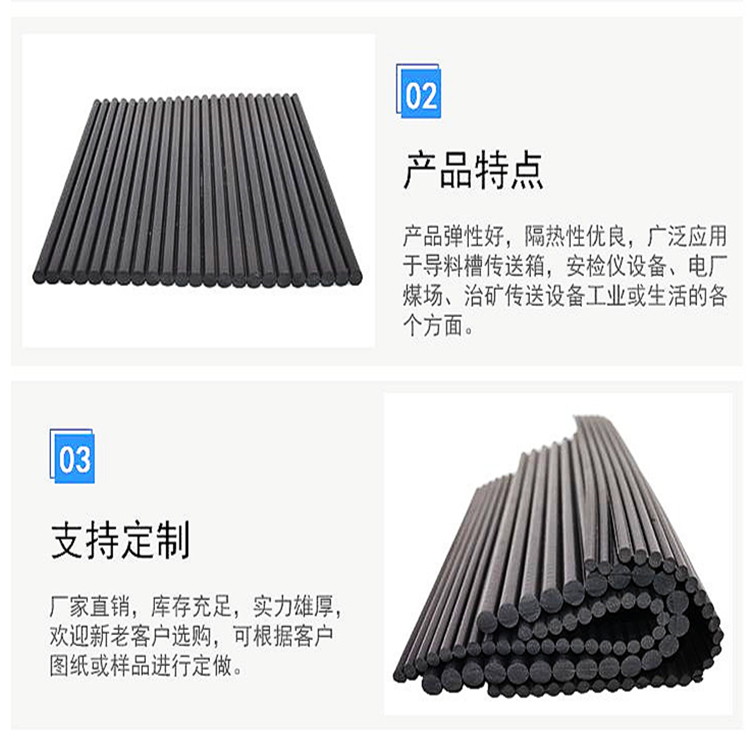

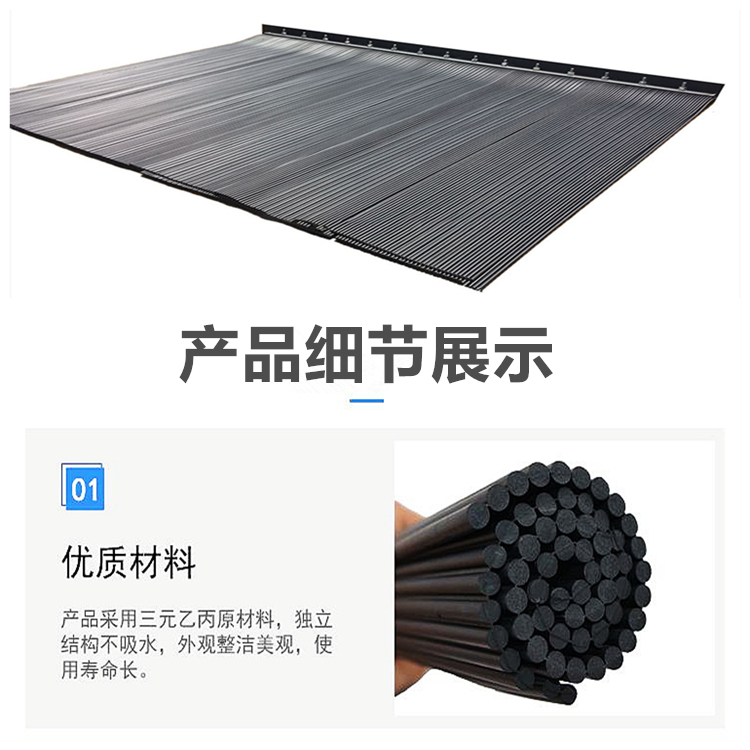

2.1 圆柱胶条帘

多根φ6mm高弹胶条并列，顶部镀锌钢板/铝合金压板锁固，底部可加配重铁棍。透气不憋压，适合导料槽全宽、全高断面。单组标准长度可按现场模数定制，多组拼接。

胶条直径：常规φ6mm，可φ4/φ5/φ7定制

排列：均匀密排，可留微小缝；高扬尘减小缝、增加层数

配重：φ20–φ25mm镀锌铁棍，按帘宽选型

2.2 板式/帘片帘

6mm橡胶/PU/EPDM板条，顶部压板螺栓固定，可整卷裁切或成品幅条。适合空间受限、要求整体垂面的导料槽。

板厚：3/4/6/8/10/12mm可定制

幅宽：200/250/300/350mm常规，可拼全宽

形式：单幅、双幅对折、多层错位

2.3 多层迷宫帘

导料槽进、出口各设1–多道，层间错开形成阻尼风道；高落差、碎煤机出口、矿石转载可3层及以上。 可配合进风侧喷雾、微动力除尘或泄压布袋。

3 技术参数（常规型）

说明：以上为地面通用样本区间，具体以贵司配方、硫化工艺和工况评审单为准；不要将"φ6、250mm、A55–65"等当作所有项目强制值。

4 材质与选型

井下双抗控制要点（按合同及制品类别）：

阻燃：按MT/T 113相应试验方法执行，酒精喷灯/酒精灯等按制品类别出报告

抗静电：表面电阻按制品类别和检测标准判定，采购时以厂家检测报告、使用场景（如输送带、风筒、其他聚合物制品）对应的限值要求为准，不笼统写固定Ω值

5 工作原理

物理拦截：垂挂胶条/胶板占据导料槽断面大部分面积，仅留微缝；含尘诱导风通过时流速被节流。

转向与惯性沉降：多层错位布置使气流折返，粗颗粒因惯性撞帘后落入槽内回皮带。

湍流控制：导料槽两端设帘，可抑制受料产生的高速湍流从槽端带料外逸，配合缓冲床降低落料反弹。

协同抑尘：进风侧装喷雾可润湿细粉；侧部用防溢裙板封边、底部用缓冲条减冲击、头部用清扫器清回程，形成完整系统。

6 选型所需参数（询价/设计用）

带宽、导料槽内宽/内高、截面形状（矩形/ trapezoidal/半圆拱）、安装段平槽或槽角

进料口/出料口位置、落料落差、物料名、粒度、堆密度、含水率、温度

带速、是否可逆、输送带类型（橡胶/PVG/PVC/食品带）、接头形式

现有粉尘浓度或环保要求（如岗位粉尘限值、出口浓度）

是否配喷雾/除尘器/微动力；是否含瓦斯、煤尘防爆、井下区域

帘型：胶条/板帘/多层；材质：普通橡胶/EPDM/PU/PVC/双抗

固定：镀锌压板/不锈钢/焊接梁/夹持器；是否配重、是否快换

配套：缓冲条、防溢裙板、清扫器是否一并供货

粗略建议：

干料低尘：进料/出料各单道板帘或φ6单排胶条帘

湿煤泥/矿粉：EPDM或PU软贴、进出各2道、配喷雾/滚刷

大块高落差矿石：先缓冲床吸能，出口2–3道加厚橡胶/PU，不把帘当主承击件

煤矿井下：双抗胶条/板帘，按MT/T 113出报告，配重用镀锌件，禁止普通PVC

7 安装说明

停机断电、上锁挂牌；清理导料槽顶梁锈料、导料槽内外积灰。

按内宽下料：胶条帘分组拼接、板帘多幅重叠≥5cm（部分资料5–8cm），避免竖缝。

顶部压板对齐横梁，螺栓均布；镀锌钢板防锈，井下可用不锈钢或防腐处理。

自然下垂调试：

胶条帘底与带面3–5mm微缝（部分干料场景可轻贴，以试车不刮带为准）

板帘底与带面5–10mm微缝，严禁压死

多层错位时间距均匀，进风侧先、出风侧后，形成阻尼

配重杆装在帘底；高风压、碎煤机出口必须配重，防被诱导风吹起。

带运行方向应与胶条自然下垂、板帘正向一致，禁止逆向；跑偏大先调皮带再装帘。

配套喷雾时，喷头设在进风侧，与帘间距按设计一般≥0.3m，部分资料取0.4–0.5m。

空载试车10–15min查卡带、跳帘、异响；带料观察槽口外逸，调间隙不调死压。

8 维护与更换

每班/每日：看槽口是否冒粉、帘底是否积料、压板是否松、配重是否脱落。

每周：紧螺栓，清帘面积料；湿粘料增加气吹/水洗，避免结块把帘根掩埋。

月度（井下双抗）：查外观硬化/发脆，按制度测表面电阻，阻值异常或报告超期整批复检。

更换判据：

胶条帘磨至φ4mm以下、开裂、脱层、永久变形不回弹即换

板帘剩余厚度约原厚1/2、孔洞、贯通裂纹、发硬失弹即换

多层帘单层损坏可单幅换，不整体拆

清洗：气吹、清水冲洗；油污用中性清洗剂，禁强酸强碱、有机溶剂。

冬季北方：EPDM或耐低温PU；普通PVC、非耐低温橡胶低温易硬裂，户外不推荐。

9 安全与合规

井下、洗煤、有瓦*/煤尘爆炸风险：须用阻燃抗静电型，提供**检测、按需要MA/矿用**，普通橡胶/PVC严禁替代。

高温熟料＞80℃核实PU/橡胶耐温；＞120℃考虑特种EPDM/硅橡胶/陶瓷复合，不按普通6mm橡胶采购。

安装检修必须停机断电闭锁；导料槽与人行道交叉处可用活动帘片，但关闭后应保持全断面密封。

与除尘器并联时，防尘帘仅作前端阻尘，不替代除尘系统风量、风量平衡和排放核算。
