缓冲条（皮带机缓冲条）产品技术说明
一、产品概述

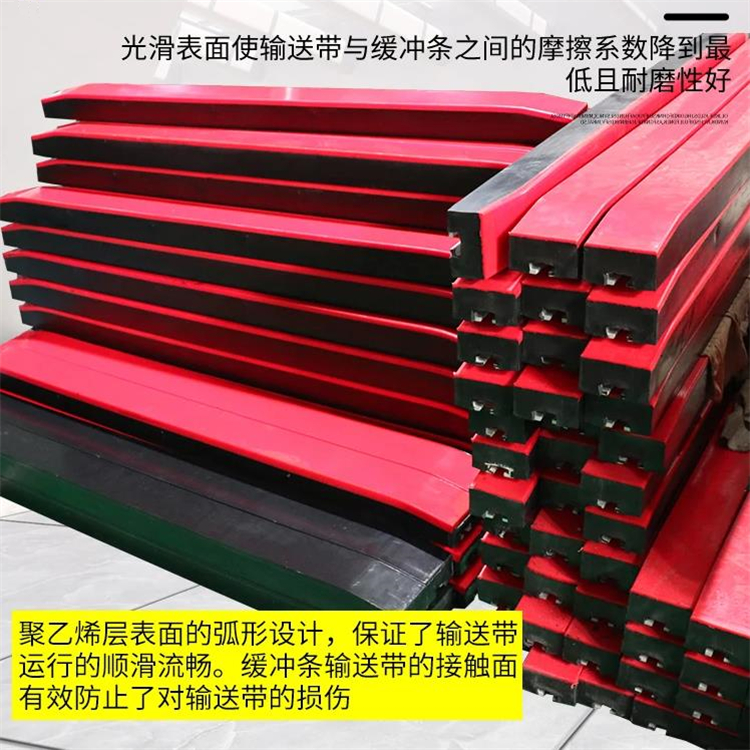

缓冲条是安装在带式输送机受料（落料）点的缓冲部件，用于替代传统的缓冲托辊。它固定在导料槽下方的缓冲托辊架上，当物料从高处落下时，缓冲条通过“高分子耐磨层+弹性橡胶层”的复合结构吸收冲击能量，为输送带提供连续、柔性的支撑面，从而保护输送带、防止物料撒漏，并与挡尘帘协同抑制粉尘飞扬。
二、核心结构设计（三层复合）
高品质缓冲条采用热硫化一体成型的三层复合结构，各层各司其职：
|
层级 |
材料 |
核心作用 |
|
表层（耐磨层） |
超高分子量聚乙烯（UHMW-PE），分子量≥300万 |
极低摩擦系数（μ≤0.1），保护皮带不被磨损；高耐磨、抗冲击 |
|
中层（缓冲层） |
高弹性橡胶（天然橡胶或合成橡胶） |
吸收物料下落冲击力，降噪减震，提供柔性支撑 |
|
底层（固定层） |
铝合金型材（6060-T5 / 6063-T5）或钢结构 |
提供高强度底座，通过T型螺栓与缓冲托辊架快速连接 |
工艺关键：表层与中层必须通过热硫化工艺牢固结合，杜绝使用过程中分层、脱胶。
三、核心性能优势
|
优势 |
说明 |
|
保护输送带 |
连续平面支撑，避免托辊间隙造成的皮带悬空、纵向撕裂 |
|
超长寿命 |
UHMW-PE耐磨层寿命可达传统托辊的3-5倍 |
|
免维护 |
无转动部件，无需润滑，不卡死、不缠料 |
|
降噪减震 |
橡胶弹性层可吸收冲击噪声10-15dB，改善作业环境 |
|
密封协同 |
与导料槽、挡尘帘配合，形成“缓冲+密封+防尘”一体化系统 |
|
阻燃抗静电 |
煤矿井下可定制MT 113-1995阻燃抗静电型号 |
四、关键物理参数（参考值）
4.1 UHMW-PE 耐磨层
|
参数 |
典型数值 |
|
分子量 |
≥300万 |
|
厚度 |
10 ~ 25 mm（常用 12~15 mm） |
|
摩擦系数（对钢） |
≤0.10 |
|
磨损率 |
≤0.03 g/cm² |
|
冲击强度 |
≥140 kJ/m² |
4.2 橡胶缓冲层
|
参数 |
典型数值 |
|
材料 |
天然橡胶（NR）或氯丁橡胶（CR） |
|
邵氏硬度 |
Shore A 55 ~ 70（常用 60±5） |
|
拉伸强度 |
≥15 MPa |
|
扯断伸长率 |
≥400% |
|
撕裂强度 |
≥30 kN/m |
|
压缩不变形 |
≤25%（70℃×22h） |
4.3 铝合金底座
|
参数 |
典型数值 |
|
材质 |
6060-T5 / 6063-T5 |
|
厚度 |
5 ~ 10 mm |
|
安装方式 |
T型螺栓卡槽 / 沉孔螺栓 |
五、典型应用场景
|
行业 |
应用位置 |
|
煤矿/矿山 |
主井、斜井、采区皮带机落料点 |
|
港口/码头 |
装卸船机、堆取料机输送线 |
|
电力（火电） |
输煤皮带落料点 |
|
水泥/建材 |
熟料、矿石输送线 |
|
钢铁/冶金 |
烧结矿、焦炭输送线 |
|
化工 |
散料输送系统（可定制耐油/防腐型） |

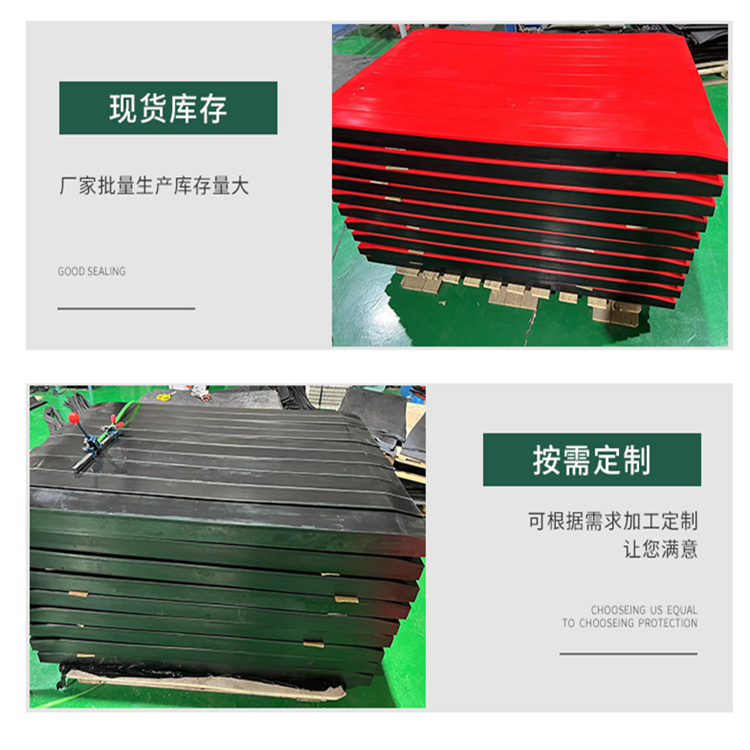

六、规格与定制
|
项目 |
常规规格 |
|
长度 |
1220mm、1500mm、1600mm（常用），支持任意长度定制 |
|
宽度 |
100mm、120mm、140mm、150mm |
|
总厚度 |
50mm、60mm、75mm、80mm、100mm |
|
UHMW-PE厚度 |
10mm、12mm、15mm、20mm、25mm |
|
颜色 |
黑色（常规）、红色/绿色（警示），可定制 |
|
特殊功能 |
阻燃抗静电（煤矿）、耐油橡胶层、食品级PE层 |
七、选型建议
|
工况条件 |
推荐配置 |
|
轻型输送（物料<50kg/块，落高<2m） |
PE 10mm + 橡胶硬度 60A + 总厚 50-60mm |
|
中型输送（物料50-200kg，落高2-5m） |
PE 12-15mm + 橡胶硬度 60-65A + 总厚 75mm |
|
重型输送（大块矿石，落高>5m） |
PE 20-25mm + 橡胶硬度 55-60A + 总厚 80-100mm |
|
煤矿井下 |
必须阻燃抗静电，符合MT 113标准 |
|
含油/化工物料 |
橡胶层改用耐油橡胶（NBR），参见耐油橡胶板说明 |
|
高磨损工况 |
可考虑表层改用聚氨酯板（PU），耐磨性进一步提升 |
八、安装与维护
安装：将缓冲条嵌入缓冲托辊架的铝轨槽内，用T型螺栓锁紧即可；无需特殊工具
布置方式：沿皮带宽度方向并排布置，间距根据带宽调整，确保覆盖整个落料区
维护：定期检查磨损情况，当UHMW-PE层磨损至与橡胶层齐平时需更换；单片可独立拆卸更换
注意事项：避免锐器划伤PE表面；安装时确保缓冲条顶面与皮带运行方向平行
九、与之前产品的关联
在你的输送系统方案中，这几款产品可以形成完整配套：
|
产品 |
系统角色 |
|
缓冲条 |
落料点缓冲，保护皮带，减少冲击粉尘 |
|
挡尘帘 |
导料槽两侧/顶部密封，物理阻隔粉尘扩散 |
|
聚氨酯板 |
挡尘帘帘片材料，或替代PE作为超耐磨缓冲表层 |
|
耐油橡胶板 |
若输送含油物料，缓冲条橡胶层、密封件均可选用NBR材质 |
