Y型防溢裙边说明

一、产品概述

Y 型防溢裙边又称双密封防溢裙板、挡煤皮，配套皮带机导料槽两侧安装，截面呈 Y 字形一体成型，区别于普通一字型裙板，采用双层双唇密封结构，主要阻挡落料点物料撒漏、粉尘外溢，广泛用于煤矿、电厂、砂石、水泥、港口带式输送机转运站密封。

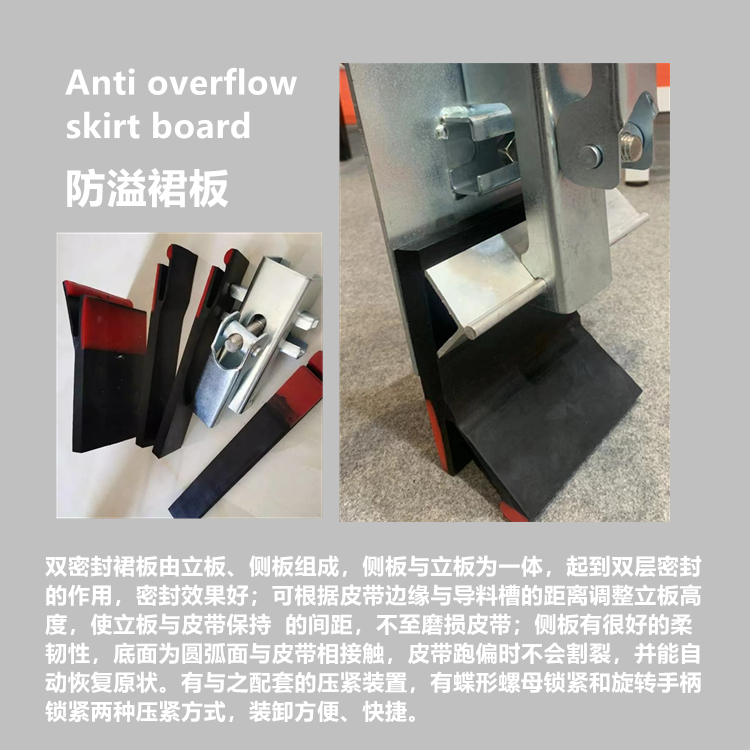

二、结构与密封原理

整体分为固定直板 + 双层柔性唇边，形成两级防护：

外侧主挡料唇边（*一道屏障）

厚度大、刚性较强，承受大块物料冲击，阻挡煤块、砂石等大颗粒物料侧溢，缓冲落料风压。

内侧柔性密封唇边（*二道防尘屏障）

弹性更好，可自适应皮带震动、轻微跑偏、皮带上下浮动，持续贴合皮带表面，封堵缝隙，抑制粉尘外泄。

优势逻辑：先挡大料、再封细尘；即便外层唇边轻微磨损，内层依然保持密封，大幅降低漏料、扬尘。

三、常用材质分类

聚氨酯 + 橡胶复合型（市场主流）

固定基板为橡胶，与皮带接触唇边采用高耐磨聚氨酯；耐磨、低摩擦、不伤输送带，抗撕裂，综合性价比*高。

全聚氨酯（PU）款

通体聚氨酯，耐磨性能*优，使用寿命为普通橡胶 2～3 倍，适合高落差、大冲击、长时连续输送工况。

阻燃抗静电橡胶款

具备阻燃、抗静电性能，煤矿井下防*场景。

四、常规规格（高度 × 厚度）

常见型号：150×15、180×15、200×15、250×15、280×15、300×15mm

长度：常规 30m/50m 成卷，可按需裁切；支持非标尺寸定制。

五、核心产品特点

双层 Y 型双密封，密封效果*于一字型裙板，显*减少物料损耗与现场粉尘；

柔性唇边弹性充足，自动跟随皮带形变，适应皮带跑偏、上下跳动；

聚氨酯接触面摩擦系数低，不易划伤输送带；

一体成型结构，无分层脱胶，耐冲击、耐老化；

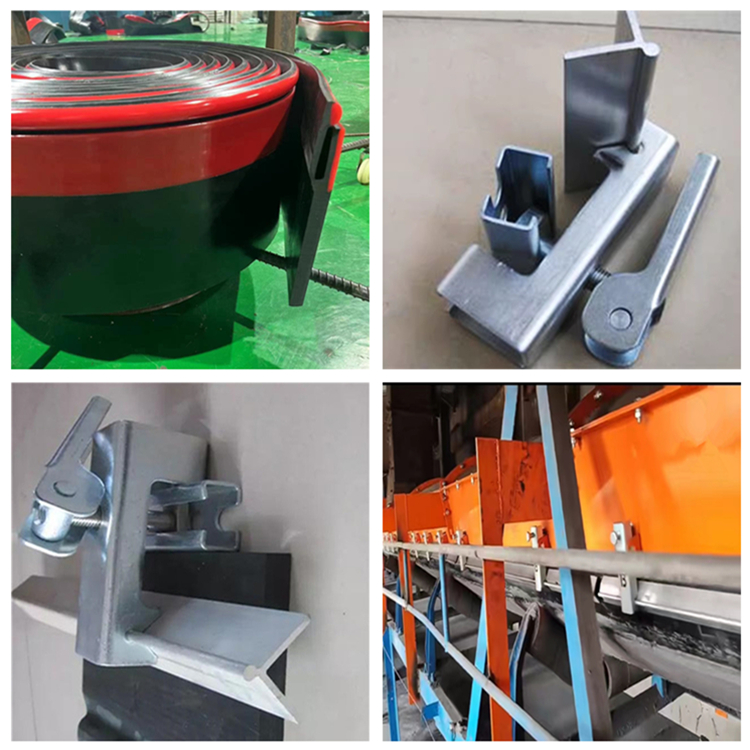

配套角铝 + 夹持器快速压紧安装，调节、更换便捷；

可适应常温、低温环境，部分型号支持阻燃、耐酸碱定制。

六、适用工况

✅ 电厂输煤系统、煤矿井上 / 井下皮带机、砂石骨料生产线、水泥厂、港口散货转运、石料厂导料槽；

⚠️ 适合落料冲击大、粉尘浓度高、皮带容易小幅跑偏的转运点。

七、安装要点

使用 40# 圆头角铝 + 镀锌夹持器固定直板，均匀压紧，每隔 200mm 设置一组固定点；

唇边向外自然张开，预留摆动角度，禁止强行压死贴合皮带；

裙边与皮带保持轻接触，压力不宜过大，避免加剧裙板与皮带磨损；

裙板拼接处尽量紧密，减少接缝漏尘。

八、与一字型（I 型）裙板简单对比

Y 型：双层双唇，挡料 + 防尘两道密封，适合粉尘大、物料易撒漏工况，价格*高；

一字型：单层密封，结构简单，多用于扬尘较轻、落料冲击小的普通输送段。
