非标定制清扫箱-模块化输送带水洗清洗装置

皮带清扫箱 清洗输送带装置详细说明

皮带清扫箱（又称输送带清洗装置）是一种集喷淋软化、多级清扫、风干除水和物料回收于一体的自动化清洁设备。它主要安装在带式输送机的回程皮带段，用于**清洁皮带表面粘附的残留物料，从而解决环境污染、皮带跑偏及托辊磨损等问题  。

以下是关于该装置的详细说明：

一、 核心工作原理 皮带清扫箱采用“递进式”清洁流程，通过多个子模组的协同配合实现高效清洁： 1. 稳定压带：回程皮带进入清扫箱后，首先经过箱体前端的固定压辊组，确保皮带在清扫区域内运行平稳，不发生上下跳带 。 2. 喷淋软化：经过过滤的水源由增压泵送入喷淋系统，通过高压扇形喷嘴均匀喷射在皮带表面。水雾能有效浸润并软化粘附物料，破坏其附着力，同时抑制扬尘。水润滑还能降低刮刀与皮带间的摩擦及温度，延长设备寿命  。 3. 多级清扫：软化后的物料进入多级清扫环节。通常由不同材质和角度的刮刀（如聚氨酯、硬质合金等）分级作用，逐步剥离大块物料及顽固细料 。 4. 风干除水：清扫完成后，高压气源（风刀系统）将皮带工作面风干，确保皮带离开清扫箱时表面干净且无残留水分，防止皮带打滑 。 5. 排污回收：被清理下来的污泥和多余水分通过底部的排污系统（如螺旋排污或导料槽）集中排出，避免现场地面污染，部分系统还可将物料回收再利用  。

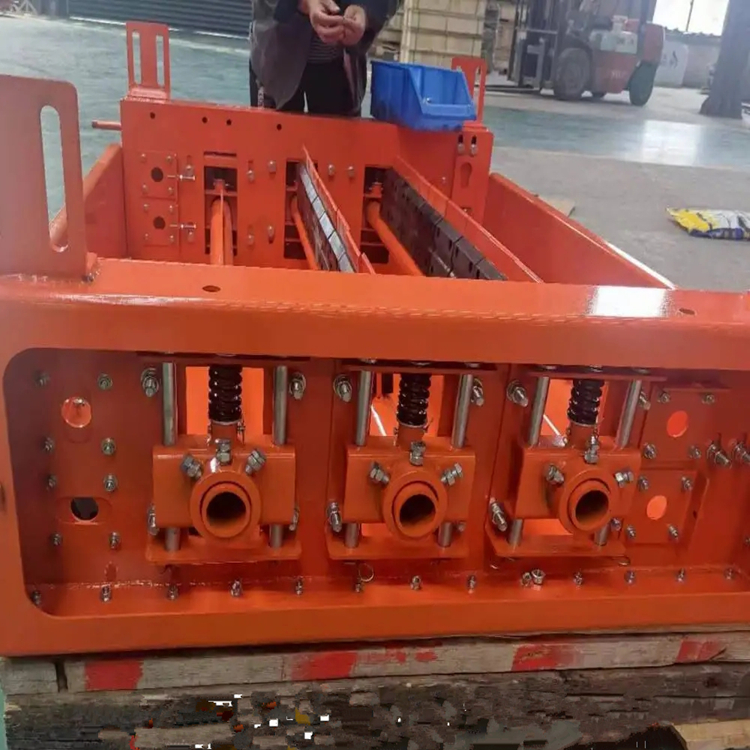

二、 主要结构组成 清扫箱采用模块化、一体化设计，主要由以下部分组成： 清扫箱本体：设备的主体框架，配有密封性能卓越的观察门，方便日常检查和维护  。 喷淋系统：包含多级变频增压泵、过滤器、电磁阀及防堵塞扇形喷嘴 。 清扫器组：核心执行部件，通常包含2-3级刮刀（如聚氨酯初清刮刀、碳化钨精清刮刀），并配备自补偿张紧器，可根据磨损量自动进刀  。 压辊组：用于调整皮带姿态，保持清扫区域的平整稳定  。 风干系统：提供高压气源，用于快速去除皮带表面水分  。 控制与排污系统：实现与皮带机的自动化联锁控制，以及污水的集中排放 。

三、 核心优势 1. 高效清洁：可清除90%以上的粘附物料，使皮带清洁度达到**标*准，**解--决回程带料问题  。 2. 保护设备：通过水润滑减少摩擦，防止物料堆积在托辊上，有效降低皮带跑偏风-险，延长皮带和托辊的使用寿命 。 3. 环保节能：有效抑制粉尘飞扬，改善现场工作环境；同时回收残留物料，减少物料浪费  。 4. 智能自动化：控制系统与皮带机联动，启动时自动投入工作，停机后喷淋系统可延时工作防止喷嘴堵塞，大幅减轻人工维护压力 。

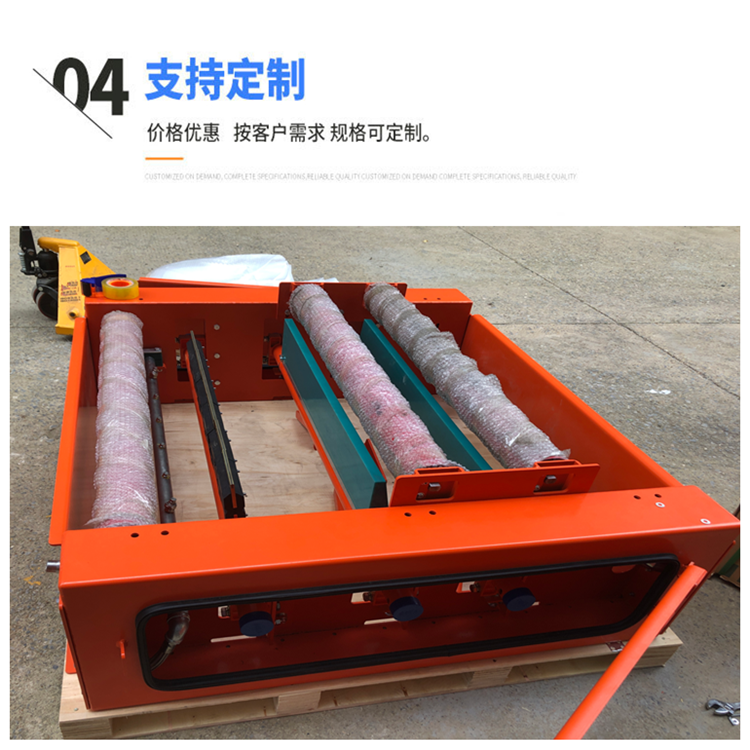

四、 应用场景与定制化 该装置广泛应用于矿山、煤矿、钢厂、冶金、码头、建材（如水泥、砂石）、化工及粮食加工等行业，尤其适用于处理湿煤、矿渣、粘性化学物料等容易粘附皮带的工况 。 由于不同现场的工况差异较大，皮带清扫箱通常支持定制化服务。设计时需综合评估以下因素：皮带宽度（如650-2200mm）、皮带运行速度、输送物料的特性（粘性、颗粒度）、现场供水/供电/供气条件，以及期望的清洁程度和污水排放方式等  。【说明仅供参考】山东美奂。
