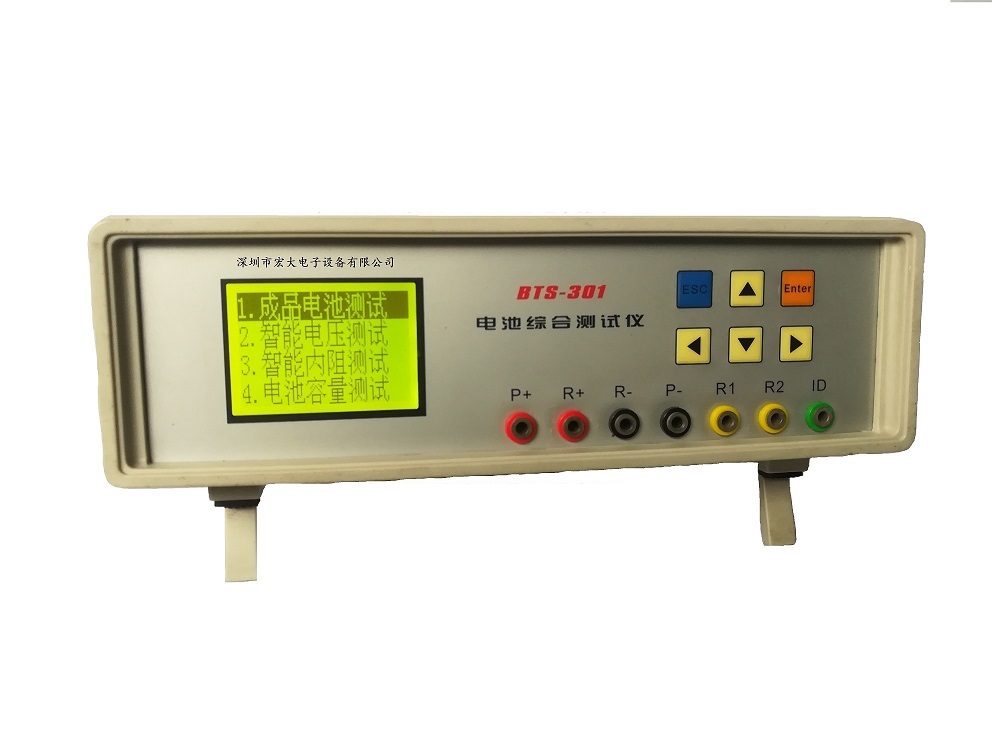

欢迎您使用深圳市宏大电子设备有限公司生产的BTS-301电池综合测试仪,在您使用本产品之前，请详细阅读此说明书，在使用过程中它会帮到您！

1. 测试电池种类：锂电，镍氢，镍镉。

2. 测试电池电压：2．4V，3．6V，4．8V，6．0V，7．2V。

3. 通用测试项目：充电测试，放电测试，内阻，电压，过流保护功能测试。

4. 可选测试项目：识别代码，识别电阻。

5. 标称电压为3．7V的电池等同于3．6V，识别代码的测试是针对摩托罗拉系列手机电池。

6. 测试时间根据所选项目不同大约需要0．8 - 1．5秒。



   2．容量测试：



   A．测试电池种类：锂电，镍氢，镍镉。

   B．测试电池电压：2．4V，3．6V，4．8V，6．0V，7．2V。

   C．测试项目：电池总容量，平台容量，过充保护电压，过放保护电压，短路及过流保护。

   D．测试时间根据电池型号及设置不同大约需要1 - 3小时。



   3．识别代码：

   读出摩托罗拉系列手机电池内的识别码，64 + 1024位。

   二 、测试步聚说明

   开机后显示可供选择的三项菜单，通过按“▼”“▲”键选择需要进行的测试项目，按“ENTER”键进入测试功能。



1. 综合测试：

   选择此功能后，进入“参数设置”：



   [参数设置]

   电池类型：锂电

    电池电压：3．6V

    识别端子：R1/R2






   技术指标

   1．电流侦测精度：1mA

   2．电压侦测精度：0.01V

   3．容量测试精度：1mAH

   4．识别代码测试精度：0.1K

   5．内阻侦测精度：1毫欧

   四、使用环境

   1．输入电压：220V/50Hz

   2．工作温度：25度

   3．储存温度：25度

   4．相对温度：25度



   五、配件夹具

   1．说明书：1本

   2．电源线：1条

   3．测试表笔：1对
