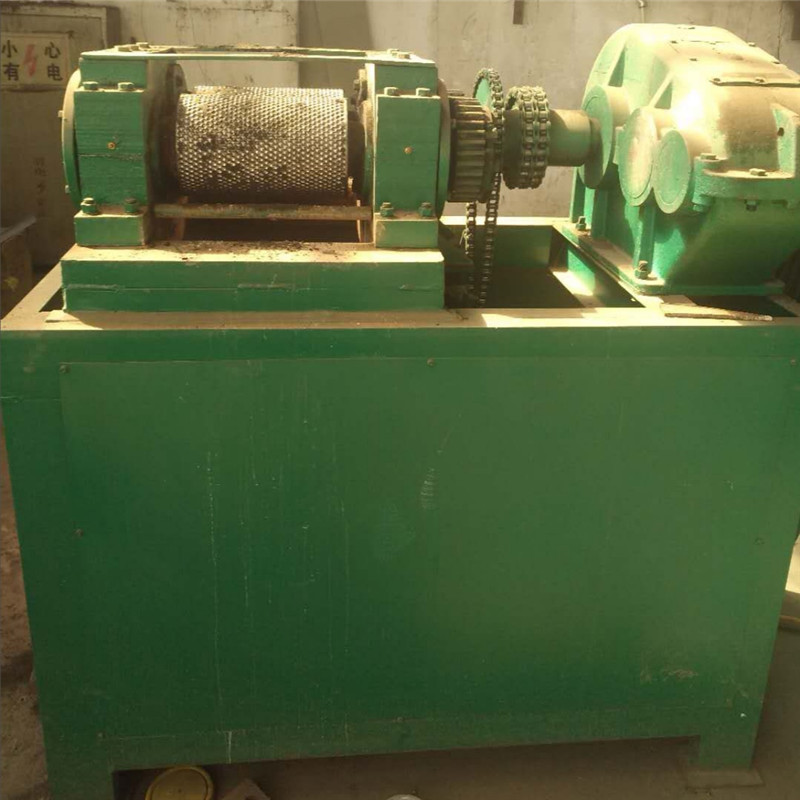

对辊挤压造粒机结构概述
机架部分：机器的所有工件安装在机架上！
传动连接部分有：电动机、皮带轮、三角带、减速机、链条、链轮、联轴器。
机头部分：包括轴承架体、一对高压模辊皮、两根轴等组成。
破碎工作室：对辊造粒机有破碎辊轴承架、破碎辊、筛网等组成。
本系列对辊挤压造粒机，辊皮上的球窝的形状及尺寸可视用户所需，有较大范围的选择，球压形状有枕头状、半圆粒形、棒形、药片药丸形状、核桃状、扁球状及方条形状。目前均采用扁球形状、其主要参数见表：
对辊挤压造粒机工作原理是：由电动机驱动皮带和皮带轮，通过减速机传递给主动轴，并通过对开式齿轮与被动轴同步，相向工作。物料从进料斗加入，经对辊挤压成型，脱模造球，并经过一副链条，传送到破碎筛工作室，筛下和分离成品颗（球）粒，然后返回料与新料混合，再进行造粒。随着电动机连续转动，物料的不断进入，方能实现批量生产。
对辊造粒机主要技术参数
|
型号 |
DZJ-Ⅰ1.0 |
DZJ-Ⅰ2.0 |
DZJ-Ⅰ3.0 |
DZJ-Ⅰ4.0 |
DZJ-Ⅱ1.0 |
DZJ-Ⅱ2.0 |
|
生产量（t/h） |
1~1.5 |
1.5~2.5 |
2.5~3.5 |
3.5~4.5 |
1~2 |
1.5~2.5 |
|
功率 |
15KW |
18.5KW |
30KW |
45KW |
15KW |
18.5KW |
|
压辊规格 |
Φ150x220 |
Φ150x300 |
Φ186X300 |
Φ300x300 |
Φ150x220 |
Φ150x300 |
|
入料粒度 |
≦0.5mm |
≦0.5mm |
≦0.5mm |
≦0.5mm |
≦0.5mm |
≦0.5mm |
|
成品规格 |
Φ2.5~Φ10 |
Φ2.5~Φ10 |
Φ2.5~Φ20 |
Φ2.5~Φ30 |
Φ2.5~Φ10 |
Φ2.5~Φ20 |
|
减速机型号 |
ZQH350 |
ZQH400 |
ZQH400 |
ZQH500 |
|
|
|
物料水分 |
2％~5％ |
2％~5％ |
2％~5％ |
2％~5％ |
2％~5％ |
2％~5％ |
