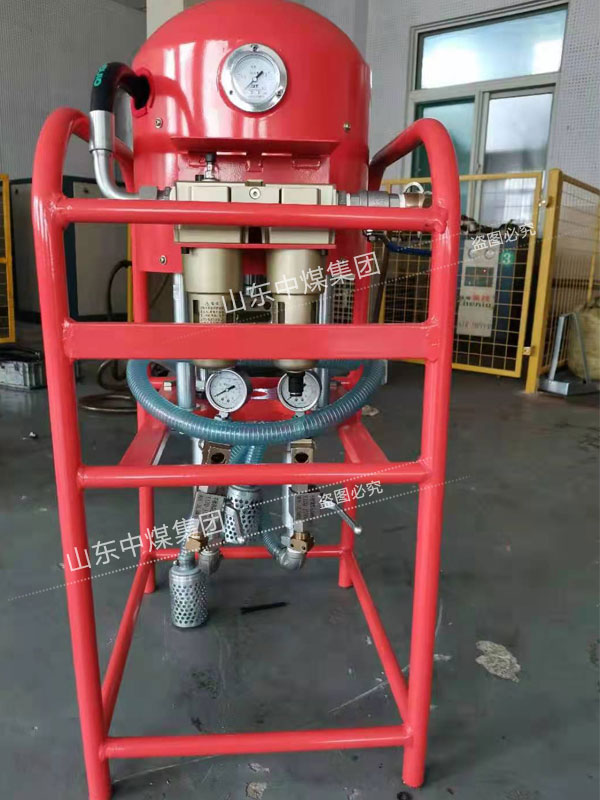

3ZBQS12/10型煤矿用气动双液注浆泵产品介绍
3ZBQS12/10型煤矿用气动双液注浆泵是集合多学科研制的一种新型的注浆设备，主要用于矿井、隧道、水电、地铁、建筑、桥梁施工工程，用于破碎岩层的注浆固结、堵水、填充空隙等工程施工；在抗洪抢险中排除地下隐患。
3ZBQS12/10型煤矿用气动双液注浆泵特点
1.该型注浆泵优点：结构新、额定出浆压力大、移动维护方便，排量大是一种多功能泵。
2.功能多，既可以注单组份浆液，也可以注双组份浆液；既可以注化学浆液，也可以注水泥浆液；各缸同步工作，混合比可以调整，混浆均匀，还可以充当乳化液泵或高压
水泵、液压泵等，用于其他场合。
3、在危险、温度、湿度变化较大的场所，均可以安全使用。
4、可根据客户的不同需求对参数进行调整，满足不同的压力、流量、多组份浆液混合比及不同介质的特殊要求：可三缸或两缸工作，可实现4：1或1：1的浆液混合比的要求。
3ZBQS12/10型煤矿用气动双液注浆结构特征及工作原理
煤矿用气动双液注浆泵以压缩空气为动力源，由于气缸和注浆缸具有较大的作用面积比，从而以较小的气压便可使注浆缸产生较高的注浆压力。
各缸直立布置，受力条件好，气缸的往复运动采用先进的内置阀控制，双向驱动，各注浆缸为单杆双作用缸，从而能够实现连续排浆，浆液混合均匀，注浆压力波动小。
3ZBQS12/10型煤矿用气动双液注浆泵技术参数
|
项目 |
单位 |
参数值 |
|
气源压力
|
MPa |
0.5 |
|
往复次数
|
次/分 |
≥40
|
|
耗气量
|
M3/min |
≤3
|
|
通气管径
|
in.
|
3/4，或25K型快速接头 |
|
吸浆管径
|
in. |
3/4 |
|
排浆管径
|
mm.
|
13 |
|
混合比
|
|
1：4
|
|
额定压力(气源压力0.5MPa）
|
MPa |
10
|
|
额定流量(排浆压力10MPa） |
L/min
|
12
|
|
质量
|
kg
|
95 |
|
外型尺寸 |
mm |
560×630×1100 |
