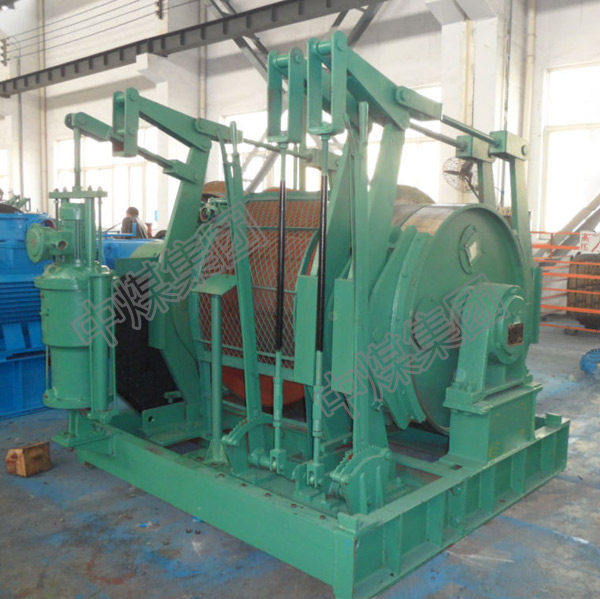

运输绞车介绍
运输绞车主要由隔爆电动机1、滚筒2、偏心轴3、小内齿圈4、抱闸5、刹车轮6、大内齿圈7、双联齿轮8、支承架9及底座10等组成。均采用行星齿轮传动,绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。
运输绞车传动系统包括
电动机，电机齿轮，小内齿轮，联轴齿轮，行星齿轮，大内齿轮，轴承支架，底座
运输绞车品种与规格
JYB-40×1.25、 JYB-50×1.40、 JYB-60×1.25，所有规格的结构和工作原理相同。运输绞车的参数
型号： JYB-40*1.25/JY-4 JYB-50*1.4/JY-5 JYB-60*1.25/JY-6卷筒直径*宽度mm 580*600 710*800
容绳量m： 650 650 580-850
绳径mm： 21.5 24 26
牵引力KN： 40 50 60
绳速mm： 0.92-1.51 1.05-1.75 1.00-1.26
电动机型号： YBK2-280s-4 YBK2-315M-4
电动机功率KW： 55 75 90
电动机电压V： 380/660 380/660 380/660
电动机转速r/min：1450 1450
