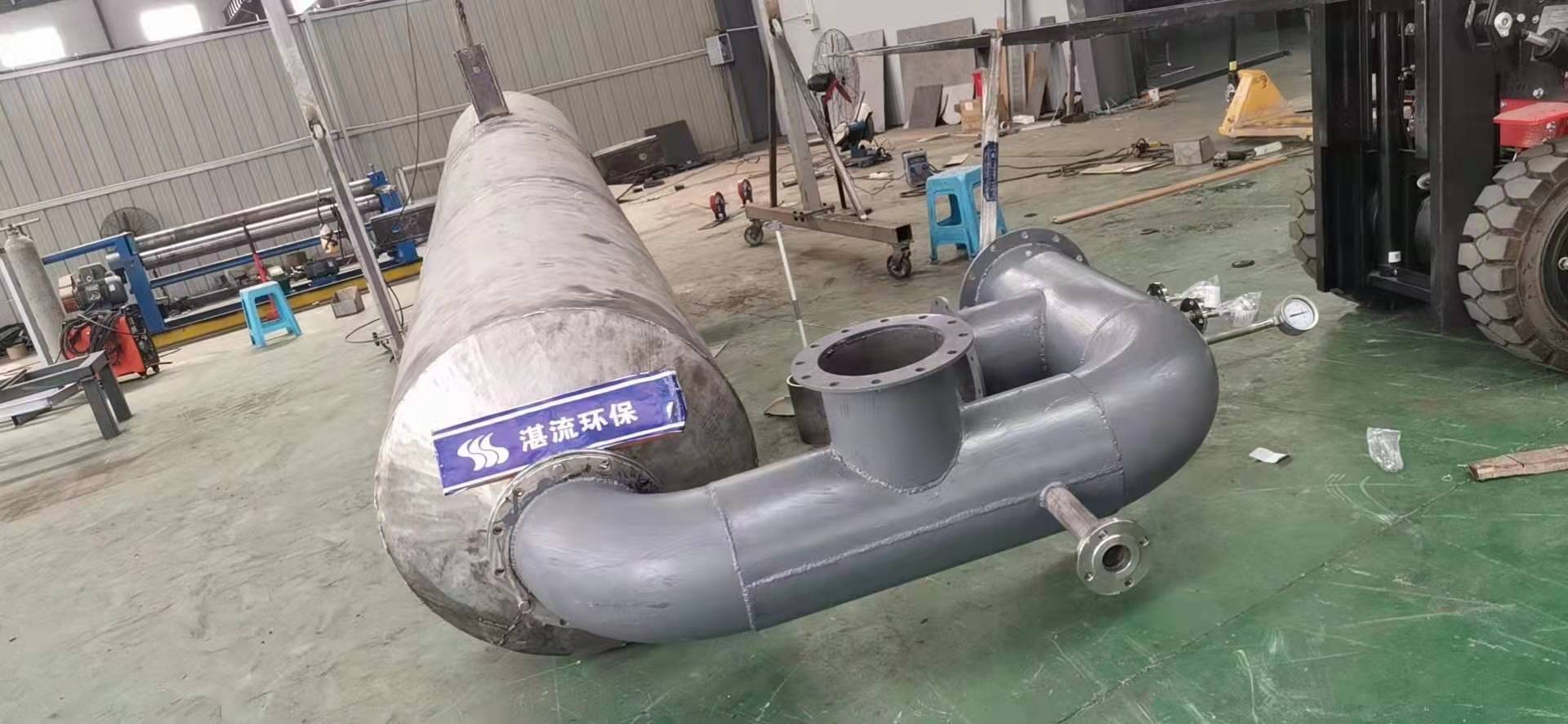

上海湛流尿素热解炉工艺说明：尿素热解制氨系统把高质量的尿素射向经过专门设计并保持在300～650℃温度的热解室，为SCR反应提供氨。尿素计量装置供应和喷射系统测量热解室人口处气流中的尿素溶液量。反应剂由特有的喷射系统的多个喷嘴进行喷射。空气雾化喷射器易于调整反应剂的分布和雾滴的大小，反应剂在热解室内的喷射和汽化会有冷却效果。制氨系统将尿素热解后分解的产物送到热气流中。热解室在设定的300～650℃温度窗内保持适当的停留时间，以确保尿素溶液完全转化为SCR反应所需要的氨，随后包含SCR反应剂的气流被导人SCR的喷氨装置。这个过程中需要对压力、流量及温度进行监测，使其与SCR系统的设计要求一致，确保系统的正常运行。
尿素热解炉系统的组成
（1）系统概述。尿素热解系统包括计量分配模块、电加热器、绝热分解室、尿素溶液喷射器等。尿素溶液经由计量与分配装置、尿素溶液喷射器等进入绝热分解室，与电加热器出口的高温稀释空气（650～700℃）混合并分解，生成NH3、H2O和CO2，分解后的混合均匀产物送往氨喷射系统。热解炉后的气氨输送管道将保温，保证氨喷射系统前的温度不低于300℃
（2）计量分配装置。计量分配装置用于精确测量并独立控制输送到每个喷射器的尿素溶液。该装置将响应电厂DCS提供的氨还原剂需求信号。分配模块控制通往多个喷射器的尿素和雾化空气的喷射速率、空气和尿素量，最终得到适当的气／液和最佳的还原剂。每台炉设置1套计量分配装置。
（3）电加热器。尿素热解用高温空气取自空气预热器出口热一次风，经过电加热器加热到650～700℃，然后进入绝热分解室将雾化后的尿素溶液分解。每台绝热分解室设1台电加热器。
（4）绝热分解室。每台锅炉设1套尿素溶液绝热分解室，每套分解室配有尿素溶液喷射器（316L、不锈钢），喷射器通过热解室侧面插人。尿素溶液由喷射器雾化后喷入分解室，在650～700℃的高温热风／烟气条件下，尿素液滴分解成NH3、H2O、CO2。每台热解炉出口至SCR反应器管道配有测量装置及相应的调节阀门，满足两侧反应器用氨量的不同。
