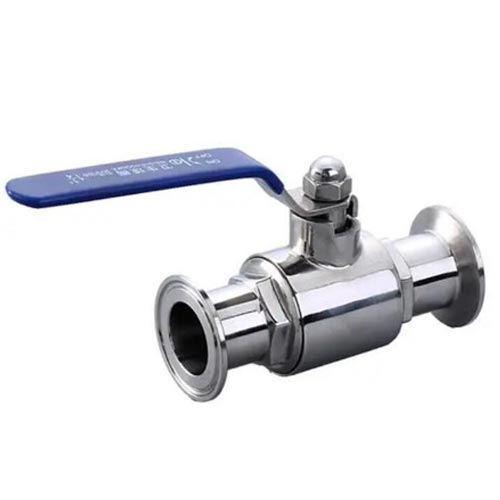

点击图片查看原图
快装钛球阀产品特点
固定式钛球阀的球体是固定的，受压后不产生移动。固定钛球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的钛球阀。固定式钛球阀的钛材料和氧有很好的亲和力，极易与氧反应而在其表面生成一层坚固而致密的钝性氧化薄膜。在许多苛刻腐蚀工况介质中，这层氧化薄膜十分稳定，较难溶解，即使遭到破坏，只要有充足的氧，也能自行重新生成。
快装钛球阀规格参数
压力等级： PN1.6-15.0Mpa Class150-900Lb
公称通径：DN15-DN1000 1/2"-40"
驱动方式：手柄、蜗轮蜗杆、气动、液动、电动
相对应的固定式钛球阀型号：Q47F-16Ti、Q47F-25Ti、Q47F-40Ti、Q47F-64Ti、Q347F-16Ti、Q347F-25Ti、Q347F- 40Ti、Q347F-64Ti、Q347F-100Ti、Q347F-150Lb(Ti)、Q347F-300Lb(Ti)、Q347F- 600Lb(Ti)、Q347F-900Lb(Ti)、Q347F-16A、Q347F-25A、Q347F-40A、Q347F-64A、Q347F- 100A、Q347F-150Lb(A)、Q347F-300Lb(A)、Q347F-600Lb(A)、Q347F-900Lb(A)
适用介质：氧化性腐蚀介质。
技术规范
设计标准：GB/T12237、JB/T7745、API6D、ASME B16.34
结构长度：GB/T12221、API6D、ASME B16.10...........
连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
试验标准：JB/T9092、GB/T13927、API6D、API598......
主体材料
阀体、阀盖：TA1、TA2、TA10、Gr2、Gr3
球体：TA1、TA2、TA10、Gr2、Gr3
阀座：TA1、TA2、TA10、Gr2、Gr3
阀杆：TA1、TA2、TA10、TC4、Gr2、Gr3、Gr5
密封圈：PTFE、RPTFE、PPL、PEEK
