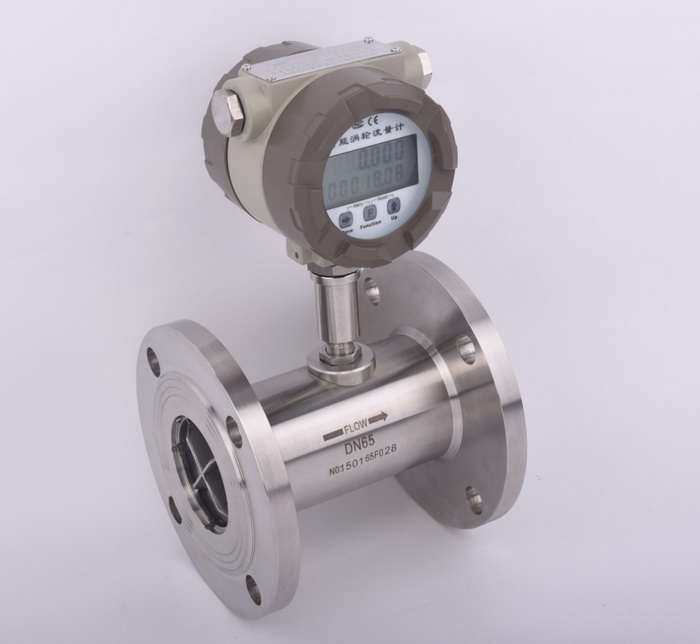

LWGY 系列涡轮流量传感器（以下简称传感器）基于力矩平
衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精
度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用
于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的
理想仪表。
传感器与显示仪表配套使用，适用于测量封闭管道中与不锈
钢1Cr18Ni9Ti、2Cr13 及刚玉Al2O3、硬质合金不起腐蚀作用，
且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配
套，还可以进行定量控制、超量报警等。选用本产品的防爆型式
(ExmIIT6),可在有爆炸危险的环境中使用。
传感器适用于在工作温度下粘度小于5×10-6m2/s 的介质，
对于粘度大于5×10-6m2/s 的液体，要对传感器进行实液标定后
使用。
如用户需用特殊形式的传感器，可协商订货，需防爆型传感
器时，在订货中加以说明。
LWG型涡轮流量计主要技术性能：
1.公称通径：（4～200）mm基本参数见表一；
2.介质温度：（-20～80）℃、（-20～120）℃；
3.环境温度：（-20～55）℃；
4.准 确 度：±0.2%、±0.5%、±1％；
5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；
6.供电电源：电压：12V±0.144V, 电流：≤10mA；
7.输出电压幅值：高电平≥8V，低电平≤0.8V；
8.传输距离：传感器至显示仪表的距离可达250米；
9.现场显示型供电电源：3V（锂电池供电，可连续使用3年）；
10.显示方式：现场液晶显示瞬时流量和累计流量；
11.现场显示带信号输出供电电源：24V；4～20mA两线制电流输出，远传距离500米。
|
|
LWGY□ |
□□□ |
□ |
□ |
□ |
说 明 |
|||
|
类 型 |
LWGYA |
|
|
|
|
流量传感器脉冲输出三线制，+12V供电； |
|||
|
LWGYB |
|
|
|
|
现场显示型3V电池供电； |
||||
|
LWGYC |
|
|
|
|
现场显示带4～20mA或脉冲输出，+24V供电； |
||||
|
LWGYD |
|
|
|
|
流量变送器4～20mA输出，+24V供电； |
||||
|
公 称 通 径 |
4 |
|
|
|
正常流量范围 m3/h |
0.04～0.25 |
扩展流量范围 m3/h |
0.04～0.4 |
|
|
6 |
|
|
|
0.1～0.6 |
0.06～0.6 |
||||
|
10 |
|
|
|
0.2～1.2 |
0.15～1.5 |
||||
|
15 |
|
|
|
0.6～6 |
0.4～8 |
||||
|
20 |
|
|
|
0.8～8 |
0.45～9 |
||||
|
25 |
|
|
|
1～10 |
0.5～10 |
||||
|
32 |
|
|
|
1.5～15 |
0.75～15 |
||||
|
40 |
|
|
|
2～20 |
1～20 |
||||
|
50 |
|
|
|
4～40 |
2～40 |
||||
|
65 |
|
|
|
7～70 |
3.5～70 |
||||
|
80 |
|
|
|
10～100 |
5～100 |
||||
|
100 |
|
|
|
20～200 |
10～200 |
||||
|
125 |
|
|
|
25～250 |
12.5～250 |
||||
|
150 |
|
|
|
30～300 |
15～300 |
||||
|
200 |
|
|
|
80～800 |
40～800 |
||||
|
防 爆 |
|
|
|
无标记，为非防爆型 |
|||||
|
B |
|
|
防爆型 |
||||||
|
精度 等级 |
A |
|
精确度0.2级 |
||||||
|
B |
|
精确度0.5级 |
|||||||
|
C |
|
精确度1.0级 |
|||||||
|
涡轮 类型 |
A |
正常流量范围 |
|||||||
|
B |
扩展流量范围 |
||||||||
|
说明： DN4～DN40管径的传感器为螺纹连接，配有前后直管段和过滤器,最大压力为6.3Mpa。 DN50～DN200管径的传感器为法兰连接, 最大压力为2.5Mpa。 DN15～DN40管径可选配前后直管段或活接头，材质分碳钢和不锈钢。 DN15～DN40管径如需法兰连接，订货时说明。 ★高压型及特殊要求订货时说明。 |
|||||||||
