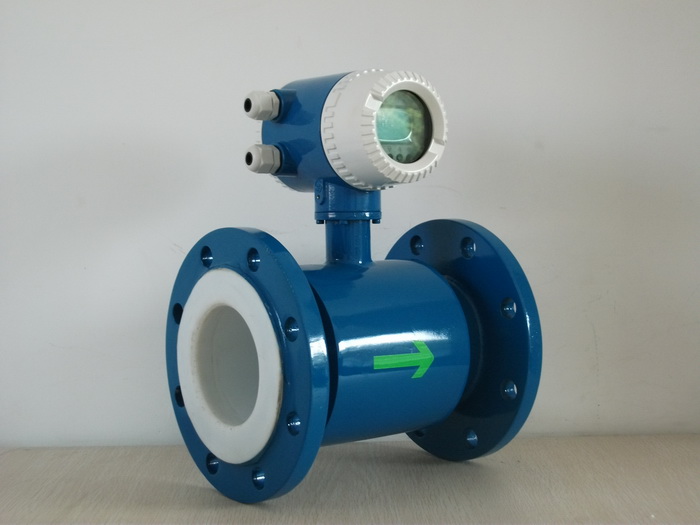

产品名称：电磁流量计
产品基本信息
1. 材质：外壳碳钢，内衬聚四氟乙烯（PTFE），电极316L
2. 所属栏目：流量仪表
3. 价格：1690.00-9100.00
4. 型号：HXDC
5.电磁流量计特点
- 国内首家将“模糊算法”技术应用于“电磁流量计”的测量，具备人工智能的性能。
- 国内首家具有HART通讯功能的电磁流量仪表。
- Ex防爆设计，符合国家防爆技术要求，已通过鉴定验收，可应用与各类防爆场所。
- 高阻快速响应设计，无失真采集微弱信号和快速反应流量变化，量程比可达100:1。
- 具有低电导测量功能。
- 国内首家采用电容式技术的空、满管检测技术，杜绝误报警的出现。
- 具备转换器互换的一致性，无须重新输入参数。
- 宽范围电源模式可供选择（DC：18V～36V AC：85V～265V）。
- 国内首家采用出厂保存设置功能，使仪表各参数万无一失。
- 采用国际领先的励磁技术，励磁电路简洁，稳定可靠。
- 红外遥控功能以及按键操作，操作更加方便。
- 提供传感器零点修正以及自动校零功能。
- 全中文（英文）友好界面，满足各方使用要求。
- 具备转换器本机自校、自检功能。
- 具备防雷电保护设计电路，高效抗干扰电路，适用各种恶劣环境。
- 多种输出通讯接口可供选择
-
性能参数及功能、特定描述
-
技术参数 见表1
|
公称通径DN |
10,15,20,25,32,40,50,65,80,100,125,150,200,250,300,350,400,500……1800 |
|
公称压力Mpa |
1.0，1.6，2.5，4.0，6.3，10，16，25MPa |
|
工艺连接 |
法兰连接，法兰标准：GB/T9119-2000和GB/T9113.2-2000 |
|
结构形式 |
一体型（IP65）、分体型（IP65和IP68） |
|
衬里材料 |
聚四氟已烯PTFE（≥DN10）、氯丁橡胶（≥DN65），F46（高压电磁） |
|
电极材料 |
铂金、袒、哈氏合金、钛、316L |
|
测量管材料 |
304不锈钢 |
|
外壳和法兰材料 |
碳钢（标准），不锈钢（非标订制），不锈钢（高压电磁） |
|
流体温度 |
≤180℃ |
|
防爆标志 |
不防爆和隔爆两种 |
|
精度等级 |
0.5级（0.1m/s～10m/s范围内），0.25级（0.1m/s～10m/s范围内） |
|
重复性 |
0.15% |
|
量程比 |
高阻快速响应设计，无失真采集微弱信号，量程比可达100：1 |
|
可测量流速范围 |
0.035m/s～12m/s |
|
有效测量流速范围 |
0.1m/s～10m/s |
|
电源 |
18～36VDC或者85～265VAC，功率：小于8W |
|
输出 |
4-20mA，频率输出（0～10KHZ），脉冲当量，标配RS485通讯协议。 |
|
励磁方式 |
三幅值低频矩形波励磁和高频励磁 |
|
励磁电流 |
160mA |
|
要求介质最低电导率 |
≥0.5μs/cm2 |
|
电气接口 |
M20×1.5 |
|
防护等级 |
IP65（一体型、分体型）、IP68(分体型) |
|
接地方式 |
接地环（用户指定）或接地电极、管道接地
|
|
显示方式 |
大屏幕数字刷屏液晶显示 |
|
断电数据保存时间 |
断电记忆EEPROM，所设定之参数及流量累积数据在断电时后永久性不丢失 |
|
平均无故障时间 |
MTBF=30000h |
功能特点描述
|
防“雷击”功能 |
采用防雷电保护设计电路，高效抗干扰电路，适用各种恶劣环境 |
|
传感器零点修正以及自动校零 |
见操作说明 |
|
故障自诊断功能并报警提示 |
能准确检测出传感器励磁回路、电极信号回路、转换器等的故障并显示报警 |
|
空、满管检测功能 |
采用电容式技术的空满管检测技术 |
|
瞬时流量和累积流量双向测量功能 |
正反向流量均可精确測量 |
|
在线调整流向的功能 |
见操作说明 |
|
多种流量单位可供选择 |
m3/h，l/h，kg/h,t/h,m3/m.l/m,,G/s,G/M,G/h |
|
阻尼时间设置功能 |
见操作说明 |
|
小信号切除功能 |
见操作说明 |
|
多种输出方式 |
16位数字电流环4~20mA输出、0 ~5KHz频率输出、脉冲当量输出 |
|
在线输出校准功能 |
见操作说明 |
|
累积量清零功能 |
见操作说明 |
|
累积量预设置功能 |
见操作说明 |
|
多种励磁频率设置功能 |
3.12，6.25 Hz、12.5 Hz、25Hz,33HZ |
|
宽范围电源模式 |
DC：18V~36V 和 AC：85V~265V |
|
旋转屏功能 |
油田高压电磁专用 |
|
累计量预置功能 |
油田专用 |
|
躁声抑制功能 |
浆液和泥浆型及油田测量母液专用 |
在电磁流量计的选型时，要注意以下几点：
l 实际最高工作压力必须小于电磁流量计的额定工作压力；
l 最低工作温度和最高工作温度必须符合流量计量规定的温度要求（详见内衬材料表）；
l 从经济性考虑，可以选择适当流速所对应的口径的电磁流量计，相对减少投资（见流量范围表）；
l 根据测量目的、功能来合理选择相应的精度等级；
l 根据介质的腐蚀性来选择电磁流量计的电极材料；
l 根据介质的腐蚀性、磨损性、和温度来选择流量的内衬材料；
l 根据安装场合的要求及环境，来合理选择使用一体型电磁流量计还是分体型电磁流量计
