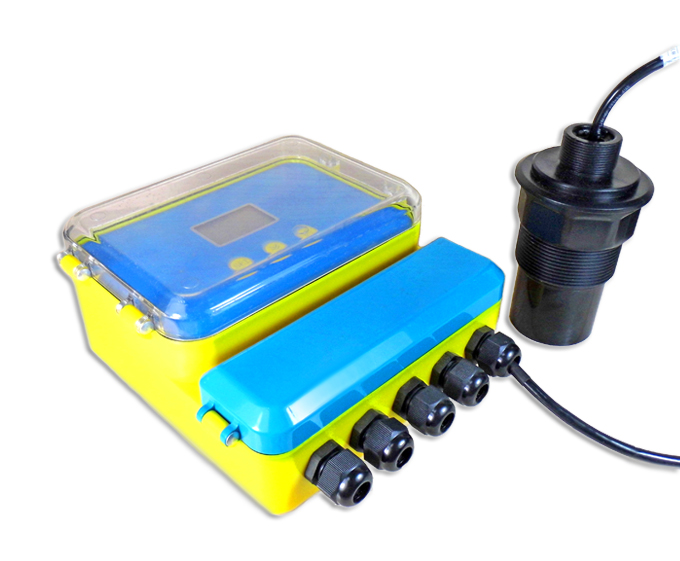

一、用途
超声波明渠流量计与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事业单位的污水排放口、城市下水道的流量及农田水利中的渠道等。
由于本公司仪表采用超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体条件下，比接触式的仪表，具有更高的可靠性和耐用性。
二、原理说明
本系列仪表直接测量的是渠道或者水槽内的液体高度。用于明渠测流量时，在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位，再按相应量水堰槽的水位—流量关系推算出流量。
1、超声波测液位原理
发射超声换能器发射出的超声脉冲，通过传播媒质传播到被测液面，经反射后再通过传声媒质返回到接收换能器，测出超声脉冲从发射到接收在传声媒质中传播的时间。再根据传声媒质中的声速，就可以算得从换能器到液面的距离。从而确定液位。因此我们可以计算出探头到反射面的距离D ＝ C*t/2(除以2是因为声波从发射到接收实际是一个来回，D是距离，C是声速，t是时间）。再通过减法运算就可得出液位值。
2、量水堰槽的测流量原理
流通顺畅的明渠内流量越大，液位越高；流量越小，液位越低（如图2.1）。通过测量水位可以推算出流量。普通明渠内流量与水位之间的对应关系，受渠道的坡降比和表面的糙度影响。在渠道内安装量水堰槽，产生节流作用，使明渠内的流量与液位有固定的对应关系，这种对应关系主要取决于量水堰槽的构造尺寸，把渠道的影响尽可能减小。
常用的量水堰槽有，直角三角堰、矩形堰和巴歇尔槽（如图2.1）
图2.1 常用的量水堰槽及水位和流量变化关系
使用超声波明渠流量计，安装时必须知道配用量水堰槽的水位-流量对应关系。
量水堰槽的水位-流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711-90中查到。本说明书摘抄了一部分（第六、量水堰槽）。巴歇尔槽知道了喉道宽度b，就可以用相应的公式算出水位-流量对应关系。
直角三角堰也是用相应的公式计算出水位—流量对应关系。
矩形堰也有相应的公式。但是还与安装的渠道尺寸有关，确定水位-流量关系时，矩形堰与渠道宽B、开口宽b、上游堰坎高度p有关。
如果对计算量水堰槽水位-流量不熟悉，可将使用的量水堰槽参数通知仪表生产厂。生产厂帮助计算。应注意同时提供上述与确定水位-流量关系有关的参数。
三、主要技术指标
|
功 能 |
一 体 型 |
分 体 型 |
|
|
探头选择说明 |
传感器选择说明： 1-5号巴歇尔槽建议用100KHz的M48×2探头，测量范围1米，不容易打到巴歇尔槽的壁或者转角形成虚假信号。 M48×2探头盲区小，只有10厘米，安装支架可以做得更低。 6-25号巴歇尔槽建议用64Khz的M48×2探头，测量范围2米，盲区30厘米。 |
||
|
测量范围 |
0.1升/秒～99999.99米/小时，根据不同的堰槽来确定。 |
||
|
累计流量 |
最大为：4290000000.00立方米 |
||
|
液位最大量程 |
1米，2米，3米三种，更大范围，需要定做。 |
||
|
液位测量精度 |
0.5% |
||
|
分辨率 |
3mm或0.1%（取大者） |
||
|
显示 |
中文液晶显示 |
||
|
流量测量精度 |
标准堰槽是1～5%（符合国标要求的堰槽和渠道） 非标堰槽是10～50%。 |
||
|
模拟输出 |
4线制4～20mA/600Ω负载 |
||
|
继电器输出 |
(选配项)2组AC 220V/ 8A或DC 24V/ 5A， |
||
|
供电 |
220V AC+15% 50Hz，或者24VDC 120mA； |
||
|
供电 |
(选配项)12VDC、电池供电、太阳能供电 |
||
|
工作环境温度 |
显示仪表-20～+60℃，探头-20～+80℃ |
||
|
工作环境压力 |
标准大气压 |
||
|
工作环境湿度 |
≤90%RH，非凝结 |
||
|
过程温度 |
-20～80℃； |
||
|
过程压力 |
标准大气压 |
||
|
通 信 |
可选485，232通信，MODBUS协议 |
||
|
防护等级 |
显示仪表IP65，探头IP68 |
显示仪表IP64，探头IP68 |
|
|
探头电缆 |
无 |
标配10米，最大为100米 |
|
|
探头材质 |
标配是ABS的，在有腐蚀性环境中要使用防腐材质。 |
||
