一概述

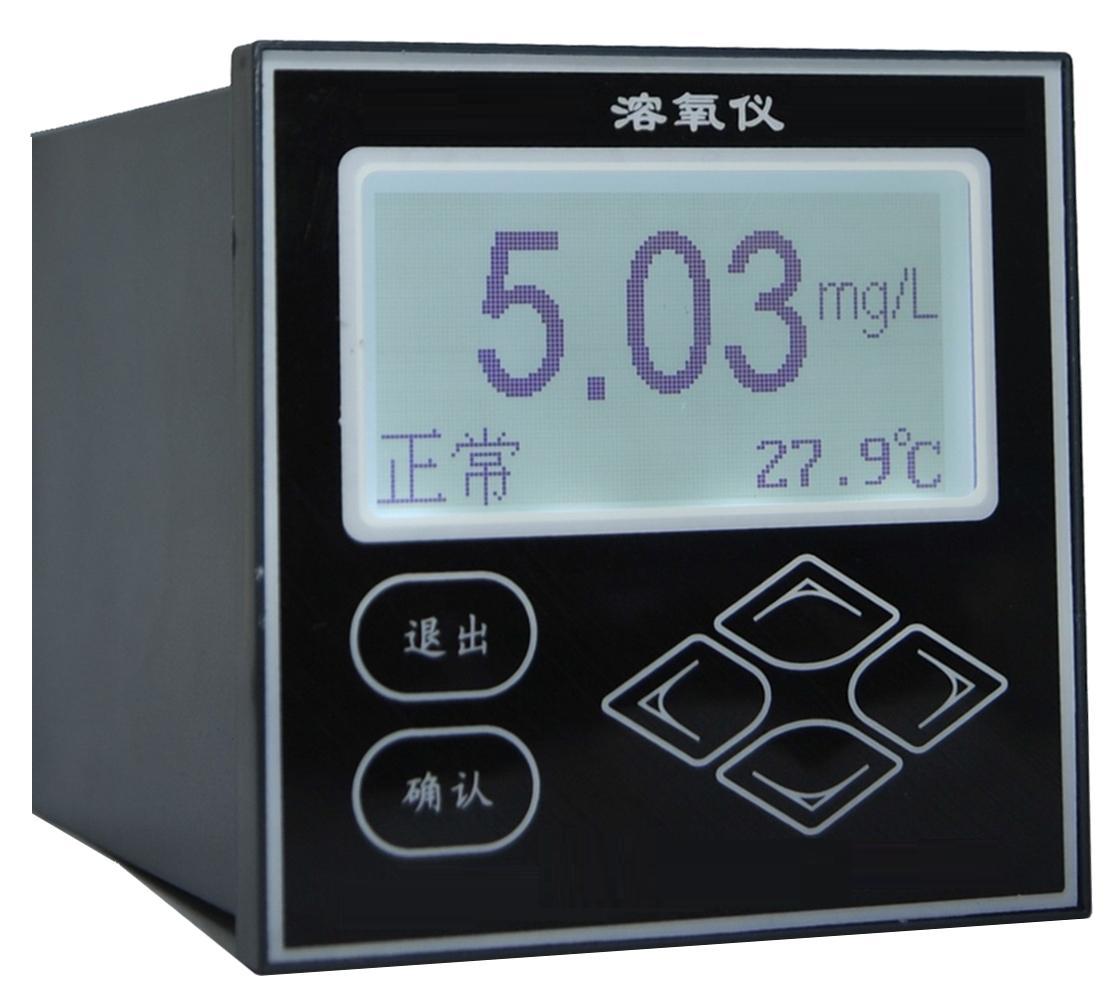

HX-630工业溶氧仪（以下简称仪表）是带微处理器的水质在线监测仪。广泛用于工业水、生活水和污水处理，及养殖业等。对水溶液中的含氧量进行连续监测和控制。
仪表采用LCD液晶显示屏；智能型中文菜单操作；具有电流或电压输出，测量范围自由设定，高低超限报警提示和两组继电器控制开关、迟滞量范围可调；自动或手动温度补偿，电极自动标定。
二结构特征和工作原理
2.1结构特征：
整套测量系统主要由仪表（二次表）和溶氧电极（一次表）两部分组成，溶氧电极接触被测溶液，仪表显示水溶液的含氧量和温度及工作状态。
2.2工作原理：
氧电极以铂金（Pt）坐阴极，Ag/AgCl作阳极，电解液为0.1M氯化钾（KCl），用硅橡胶渗透膜作透气膜。测量时，在阳极和阴极间加上0.68V的极化电压，氧通过渗透膜在阴极消耗，透过膜的氧量与水中溶解氧浓度成正比，因而电极间的极限扩散电流与水中溶解氧浓度成正比，仪表检测此电流并经运算变换成氧浓度。同时热敏电阻检测溶液的温度，并对氧浓度进行温度补偿。
电极上的电极反应为：
阴极（Pt）O2＋2H2O＋4e=4OH-
阳极（Ag）4Ag＋4Cl-=4AgCl＋4e
三技术参数
（1）测量范围：溶解氧：0～25.00mg/L； 温 度：0～60℃；
（2）测量误差：溶解氧：± 0.2mg/LF•S；温 度：±0.5℃
（3）自动温度补偿：0～60℃；
（4）电极残余信号：＜1‰；
（5）响应时间（终值90%）：25℃时＜60S；35℃时＜30S；
（6）稳定性：在常压恒温下，每星期漂移＜2%F•S；
（7）信号输出：0～10mA(负载电阻＜1.5KΩ)；4～20mA(负载电阻＜750Ω)；
0～5VDC或0～10VDC（需预定）；
（8）两组继电器控制触点：3A 240VAC，6A 28VDC或120VAC；
（9）电源：220VAC±10%,50±1Hz，功率≤3W；
24VDC，功率≤1W（需预定）； 12VDC，功率≤1W（需预定）；
（10）外型尺寸：96×96×130mm；
（11）安装方式：盘装（嵌入式）；开孔尺寸：91×91mm；
|
技术参数 |
|
|
测量范围 |
0～20.00mg/L |
|
测量准确度 |
± 0.2mg/LF•S |
|
测量重复性 |
>100mg/L时，<测量值的5%;<100mg/L时，<5mg/L |
|
自动温度补偿 |
0～60℃ |
|
稳定性 |
在常压恒温下，每星期漂移＜2%F•S |
|
响应时间 |
25℃时＜60S；35℃时＜30S |
|
外型尺寸（mm） |
96×96×130mm |
|
重量（不包括试剂） |
70kg |
|
电极残余信号 |
＜1% |
|
电源及功率 |
220VAC±10%,50±1Hz，功率≤3W；24VDC，功率≤1W（需预定）； 12VDC，功率≤1W（需预定） |
|
输 出 |
0～10mA(负载电阻＜1.5KΩ)；4～20mA(负载电阻＜750Ω)； 0～5VDC或0～10VDC（需预定） |
|
两组继电器控制触点 |
3A 240VAC，6A 28VDC或120VAC |
|
安装方式 |
盘装（嵌入式） |
|
开孔尺寸 |
91×91mm |
|
其 他 |
自动清洗，数据记录，打印功能，蜂鸣器报警 |
