一概述

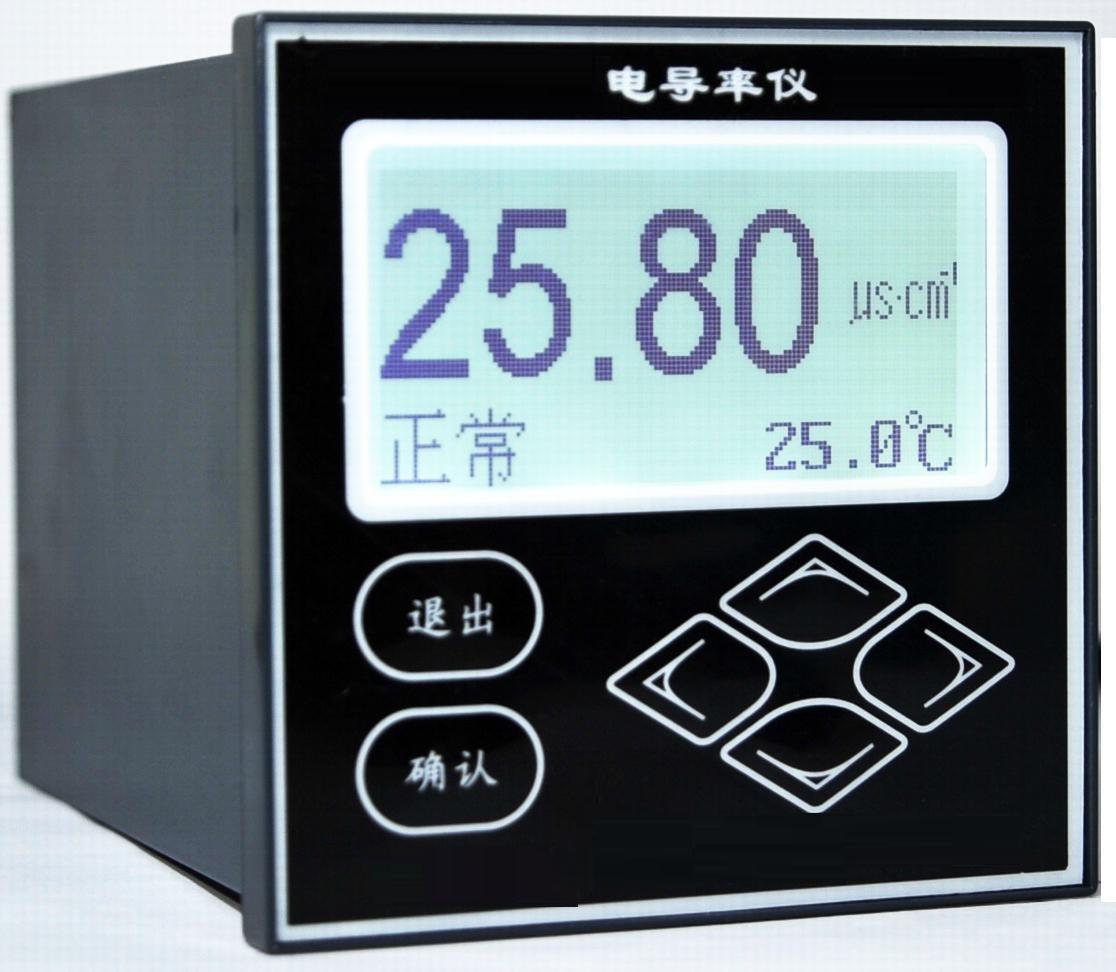

工业在线电导率仪（以下简称仪表）是带微处理器的水质在线监测仪。该仪表配置不同类型、不同常数的电导率电极，用于对水溶液的电导率值和温度值进行连续监测和控制。广泛用于电厂、石油化工、冶金、纸业、环保水处理、轻工电子等领域。如电厂冷却水、补给水、饱和水、凝结水和炉水、离子交换、反渗透EDL、海水蒸馏等制水设备原水和产水水质的监测和控制。

仪表采用LCD液晶显示屏；智能型中文菜单操作；具有电流或电压输出，测量范围自由设定，高低超限报警提示和两组继电器控制开关、迟滞量范围可调；自动或手动温度补偿；

根据用户需要可提供【流通式】【管道式】【沉入式】【法兰式】等多种形式安装流程的电导率电极。

二技术参数

（1）测量范围（量程可自由设置）：

电导率：0～20μS·cm-1 （K=0.01）；20～200μS·cm-1（K=0.1）；

200μS·cm-1～4mS·cm-1（K=1.0）；4～20.0mS·cm-1；（K=10.0）

20～100.0mS·cm-1；（K=30.0）

 温  度：－5～110℃；

（2）分辨率：电导率：0.01μS·cm-1；0.01 mS·cm-1；温  度：0.1℃；

（3）仪表基本误差：电导率：±1.0%F·S±1个字，温度：±0.5℃；

（4）电子单元自动或手动温度补偿范围：0～110℃（基准温度25℃）；

（5）电子单元自动温度补偿误差：±0.5%F·S；

（6）电子单元稳定性：±0.2%F·S±1个字/24h；

（7）电子单元的重复性误差：≤0.2%F·S±1个字；

（8）电子单元报警误差：±1%F·S；

（9）电子单元输出电流误差：±1%F·S；

（10）信号输出：0～10mA(负载电阻＜1.5KΩ)；4～20mA(负载电阻＜750Ω)；

0～5V,0～10V可选（需预定）；

（11）两组继电器控制触点：3A 240VAC，6A 28VDC或120VAC；

（12）电源：220VAC±10%,50±1Hz，功率≤3W；

           24VDC，功率≤1W（需预定）；   12VDC，功率≤1W（需预定）；

（13）外型尺寸：96×96×130mm；

（14）安装方式：盘装（嵌入式）；  开孔尺寸 ：91×91mm；

（15）壁挂式：防水壁挂箱尺寸：300（高）×200（宽）×167（深）mm；

（16）仪表重量：0.6kg；

（17）工作环境：

      1）环境温度：-10～60℃；            2）相对湿度：不大于90%；

      3）除地球磁场外周围无强磁场干扰。

三下表为电阻与电导率对应表（将仪表“参数”-“温度系数”设为0.00%，“自动方式”设为“关”状态，“电极常数”对应表中的K）
