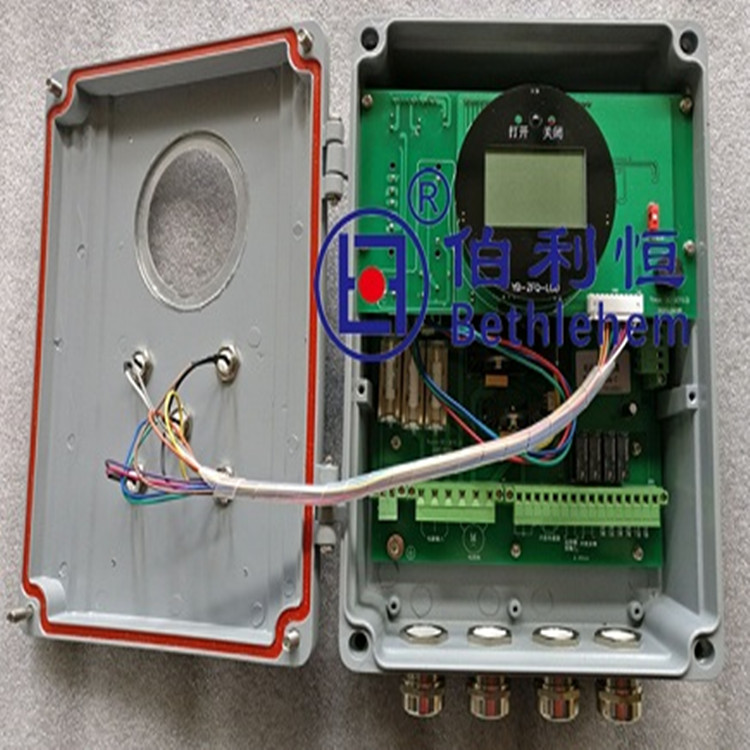

YB-ZFQ-LCD，Vcon-2T电动阀门控制器
基本误差：≤±1
负载电阻：Ⅱ型1KΩ Ⅲ型750Ω
限位：Ⅱ型800Ω Ⅲ型650Ω
上下限位：上限50～100％ 下限0～50％
电源电压：220V 50Hz
环境温度：0～+50℃
环境湿度：10～70％
安装尺寸：4-Φ5.5×85×158，YB-ZFQ-LCD，Vcon-2T电动阀门控制器
其特点：
1、位移传感元件采用高精度、长寿命的导电塑料电位器，它与行程控制机构同轴；且电位器与转轴采用拔杆连接轴双端轴套固定，不会发生电位器卡滞或空转现象，结构合理、调整方便。
2、电流变换器所用元器件经严格老化、筛选，因而整机性能稳定可靠。并且具有很强的抗干扰能力。
3、输出电流量程调整方便.在电路板上将C、D两端开路其输出电流0—10mADC；将C、D两端短接其输出电流为4—20mADC。YB-ZFQ-LCD，Vcon-2T电动阀门控制器
4、电路板上的电位器W2和W3分别用来调节位置输出电流的起点和满量程，在调试中二者互不影响，故调试一次即可完成，不必反复进行，使现场调试变得简单，容易。
5、为使用户现场调试方便，电路板上设有监测点P、M，在不断电情况下，检测P、M两点电压值即读出输出信号，也可在M、N两端串入电流表直接读出输出电流值，在用电压监测时与输出电流对应关系为：
Ⅱ型 0—10mA DC 0—1V DC；
Ⅲ型 4—20mA DC 0.2—1V DC；YB-ZFQ-LCD，Vcon-2T电动阀门控制器
