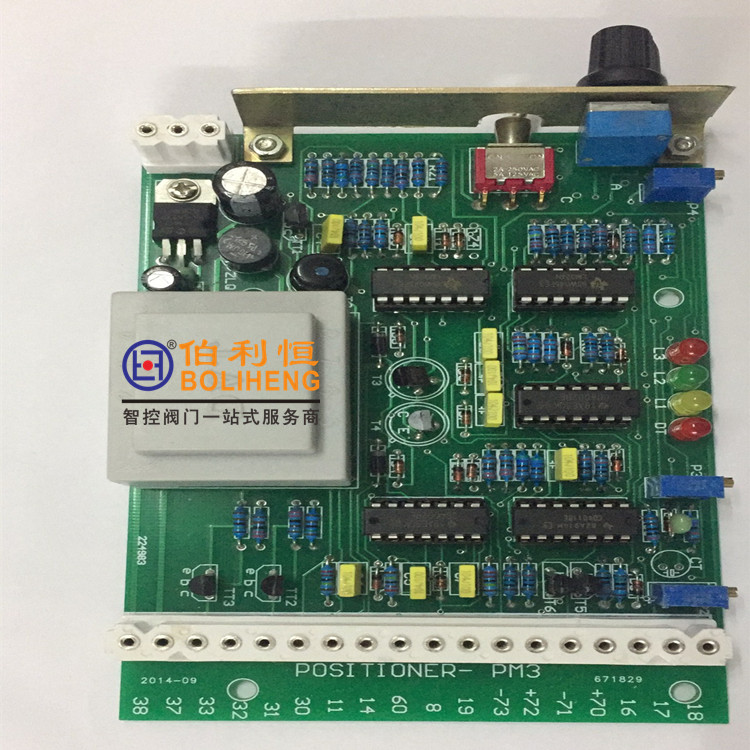

GAMX-2011,GAMX-2K电子式智能控制模块
GAMX系列电动执行机构
位置模块使用说明书
一、 主要技术参数
1、输入信号：4－20mA 2、输入电阻250欧姆
3、输出信号：4－20mA，输入信号和输出信号隔离，用户无需隔离模块
4、输出电阻：0－500欧姆（特殊需要0－750欧姆）
5、反馈电位器： 0－1K欧姆 6、基本误差：±1％
7、死区：0－3％可调 8、电源电压：220V±10％
9、环境温度：－25℃－＋55℃ 10、相对湿度：≤90％（不结露），GAMX-2011,GAMX-2K电子式智能控制模块
二、 主要功能
1、 运行方式：正向：4mA阀关闭，20mA阀开启 反向：4mA阀开启，20mA阀关闭。
2、 中断保持：失去信号时，执行器可保持原位，关闭或开启，出厂时中断信号设定执行器保持原位。
3、 本机手动运行：本机手动运行是使模块模拟一个4－20mA输入信号，使执行器手动调节全开或全关。
4、 0％位置：模块0％，使执行器全关到位。
5、 100％位置：模块100％，使执行器全开到位。
6、 短接19和34号端子时为关掉自动控制，转入手动，短接34和35端子为手动关向运行，短接34和36端子为手动开向运行。远程控制优先于自动控制，当控制器在远程控制位置，自动控制被封锁，不起作用。远程控制为点动状态。
7、 执行器运行方向：GAMX-2011,GAMX-2K电子式智能控制模块
标准形式下:执行器（面向输出轴）顺时针为开启
通过拨码开关可改变控制（改变电机旋转方向）使执行器逆时针转为开启，同时改变限位开关和力矩开关方向。
8、电制动配置：GAMX－2005模块220VAC和380VAC通用
单相电源（220VAC）配置电制动三相电源（380VAC）通过拨码开关使电制动功能不起作用，执行机构电制动由外电路完成。
9、 LED指示：
LED1 (红）电源指示 LED2（绿）执行器开启 LED3（红）执行器关闭
LED4（红）失去4－20mA信号 LED5（红）过力矩开关动
LED6（红）电制动起作用，制动灯瞬间闪亮
主要型号为:GAMX-2004/2007/2K/2010
