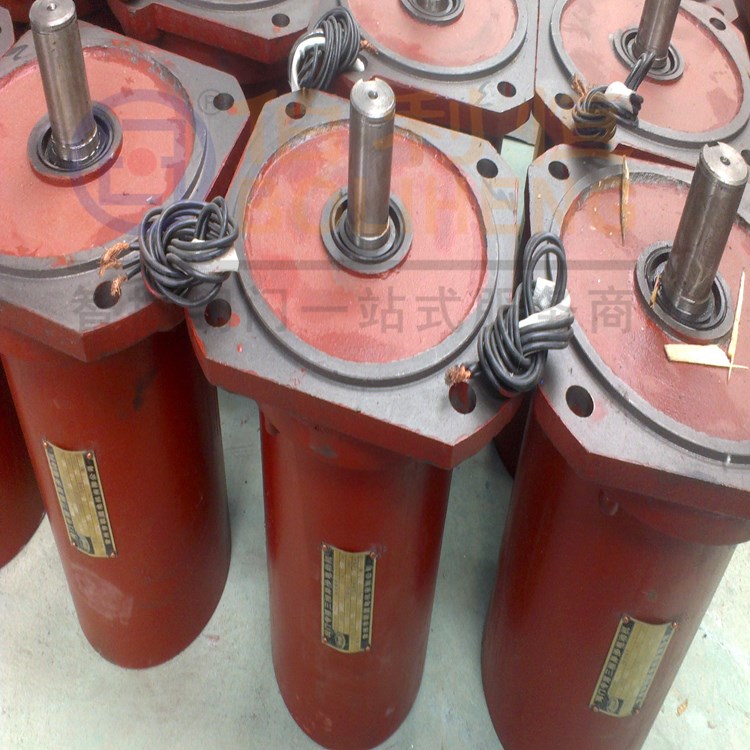

三相异步电动机YDF-WF-222-4
阀门专用电机性能
①阀门电机转矩符合阀门的启闭转矩特性。一般阀门开启和关闭到位短时间内所需的转矩值高, 而在中间运行状态时所需转矩值仅为开启或关闭扭矩值的1/ 3 , 故阀门专用电机的特点是启动力矩高, 过载能力强。阀门专用电机的转矩与额定转矩值之比大于3 倍, 启动力矩与额定力矩值之比也大于3 倍。
三相异步电动机YDF-WF-222-4
②阀门专用电机设计时转子形状细长。因而高速转动的电机在阀门关闭时给阀门密封附加的惯性载荷小, 既可保证阀门密封面可靠, 又不会使阀门密封面损坏。
③由于阀门的操作是断续性的短时工作制, 因而阀门专用电机的工作时间按国家标准规定为 10min , 有的国外产品时间为15min。
④阀门专用电机端面出线, 无接线盒, 无风扇, 自动冷却, 防护性能高。一般制式ip54 、 ip66 , 别达ip68 为潜水型电机。
阀门专用电机故障分析，
三相异步电动机YDF-WF-222-4
防护等级低： 电装配套的阀门专用电机为全封闭鼠笼式结构,短时断续工作制(10 min) 自动冷却。按gb 4942. 1 - 85 要求,防护等级ip44 ,防护等级ip68 。阀门使用工况和环境等不同,要求的防护等级也不同。防护等级低将造成电机内腔受潮或有粉尘等异物侵入,电机绝缘阻值下降引起损坏。
三相异步电动机YDF-WF-222-4
