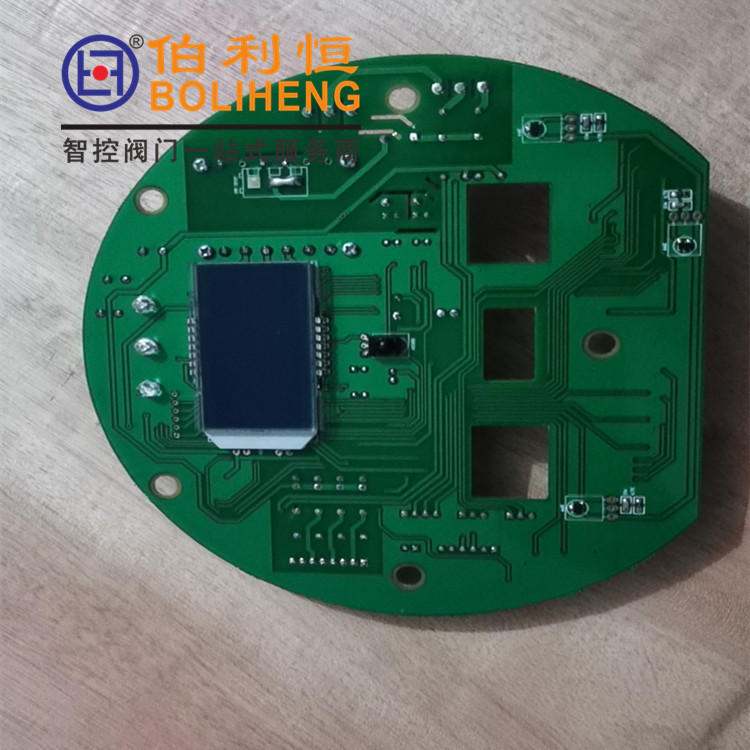

KH-5V,KH-5V-KT智能控制器，一体化主控板
、主要技术特点
·输入电压范围：AC210V～AC255V
·输出4～20mA信号经光电隔离（可承受2000V浪涌电压）
·工作温度范围：-25℃～+80℃
·精度： 5‰
·负载电阻范围：≤750Ω
二、位置电位器选配，KH-5V,KH-5V-KT智能控制器，一体化主控板
WZFK-4X（KH-1V）四线型位置变送器所配位置电位器的阻值为0.5KΩ～1KΩ。
三、普通调试方法
首先按右图正确连线，按下述步骤进行调节：
1．测量位置变送器④⑤端子两端电压值随开阀增加，关阀减小（否则将③⑤端子间接线对调），并确保此电压值在全关时小于0.5V
2．将执行器动作到关位，调节“零位”电位器，使输出信号为4mA。
3．将执行器动作到开位，调节“满位”电位器，使输出信号为20mA。
4．将执行器动作到全开和全开位置，查看输出是否正常，如有误差，可重复步骤1～3，如还不能达到要求，可进行下面步骤微调。KH-5V,KH-5V-KT智能控制器，一体化主控板
四、微调调试方法
1．测量位置变送器④⑤端子两端电压值随开阀增加，关阀减小（否则将③⑤端子间接线对调），并确保此电压值在全关时小于0.5V
2．将执行器动作到关位，调节“零位”电位器，使测试点的电压差小于2mV, 然后调节“校准”电位器使输出信号为4mA。
3．将执行器动作到开位，调节“满位”电位器，使输出信号为20mA。
4．将执行器动作到全开和全开位置，查看输出是否正常，如有误差，可重复步骤1～3。KH-5V,KH-5V-KT智能控制器，一体化主控板
