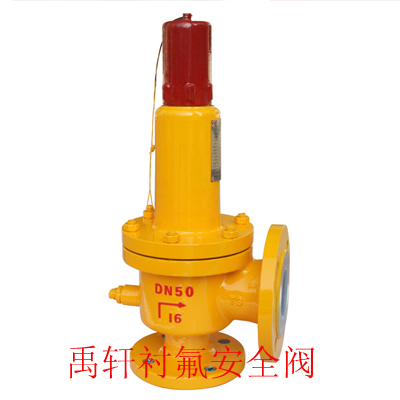

上海化工WA42F46-40衬氟安全阀-波纹管衬氟安全阀

一、产品概述：

WA42F46-16C衬氟安全阀是根据压力系统的工作压力自动启闭，一般安装于封闭系统的设备或管路上保护系统安全。当设备或管道内压力超过弹簧式安全阀设定压力时，即自动开启泄压，保证设备和管道内介质压力在设定压力之下，保护设备和管道正常工作，防止发生意外，减少损失。弹簧式安全阀在系统中起安全保护作用。当系统压力超过规定值时，弹簧式安全阀汀开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。

二、产品应用：

1.用于不锈钢不足以抵抗其腐蚀性的场合

2.作为昂贵的稀有金属（哈氏、钛。镍、蒙乃尔、钽等合金）阀门的替代品

3.用于对环境有毒、有害的腐蚀性介质。

4.用于与金属易反应的介质、如盐酸、液氯等高危介质。

5.用于生物工程和纯净介质中要求洁净及表面抗粘附的场合。

6.用于高渗透性的介质

三、主要技术参数：

1、A42F46衬氟安全阀耐腐蚀性能：阀体内部、阀芯、阀瓣、阀杆均进行全衬2.5~3mm 厚的F46，能耐液氯，盐酸等腐蚀性介质。

2、A42F46弹簧全启封闭式衬氟安全阀型适用于工作温度≤130℃有腐蚀性介质的设备或管路上，作为超压保护装置。

3、A42F46衬氟安全阀适用于：化工、氯气、有毒介质的管线系统。

4、 A42F46全启式衬氟安全阀的型号有：A42F46-10C、A42F46-16C、A42F46-25C、A42F46-40

5、衬氟安全阀的规格：DN20~DN150

四、工作原理：

通过调整弹簧力来克服介质以达到密封，当弹簧力大于介质的正常压力时，阀瓣处于关闭状态，当介质压力超过设定压力时，弹簧受到压缩，使阀瓣密封面脱离，阀门自动开启，继而全量排放，当介质压力降低至正常值时，弹簧力又将阀瓣推向阀座，阀瓣密封面与阀座密封面重合，阀门自动关闭。

五、结构特点：

1、耐腐蚀性能：阀体内腔、阀芯、阀瓣、阀杆均进行全衬2.5～3mm厚的PFA、F46，能耐液氨、盐酸等腐蚀性介质。

2、防外泄性能：该阀防外泄露采用了耐腐蚀PFA、F46波纹管及氟橡胶O型圈的双重密封，并装有防外泄露背压密封装置，确保无泄漏。

3、密封性能：由于阀芯阀座采用了全衬四氟(PFA、F46)软密封性能结构，故泄漏低于德国标准中的IV级泄漏标准。

六、主要连接尺寸：
