零件名称 |
上海禹轩衬氟安全阀材料明细 |
|||
|
阀体 |
WCB-衬里材料 |
CF8/CF8M+衬里材料 |
CF3/CF3M+衬里材料 |
|
|
阀瓣 |
35#+衬里材料 |
304/316+衬里材料 |
304L/316L+衬里材料 |
|
|
阀盖 |
WCB |
CF8/CF8M |
CF3/CF3M |
|
|
阀帽 |
WCB |
CF8/CF8M |
CF3/CF3M |
|
|
阀杆 |
2Cr13 |
304/316 |
304L/316L |
|
|
导向套 |
2Cr13 |
304 |
||
|
调整螺杆 |
2Cr13 |
304/316 |
304L/316L |
|
|
弹簧座 |
25# |
304 |
||
|
调节圈 |
PTFE |
|
||
|
波纹管 |
PTFE |
|
||
|
弹簧 |
50CrA |
|
||
|
调节螺母 |
QT450 |
2Cr13 |
||
|
螺栓 |
35# |
A193 B8 |
A193 B8M |
|
|
螺母 |
45# |
A194 8 |
|
|
|
设计标准 |
GB/T12241, GB/T12243 |
||
|
结构长度标准 |
JB/T2203 |
||
|
法兰标准 |
HG/T20592, GB/T9119 |
||
|
检验与试验标准 |
GB/T12241, GB/T12243 |
||
|
标志标准 |
GB/T12241, GB/T12220 |
||
|
供货标准 |
JB/T7928 |
||
|
公称通径 |
DN15~DN400 |
||
|
公称压力 |
PN16, 150LB |
||
|
整定压力分段(MPa) |
0.06~0.1 |
0.1~0.16 |
0.16~0.25 |
|
0.25~0.4 |
0.4~0.6 |
0.6~0.8 |
|
|
0.8~1.0 |
1.0~1.3 |
1.3~1.6 |
|
|
适用温度 |
PFA: -29°C~200°C PTFE: -29°C~180°C |
||
|
适用介质 |
盐酸, 硝酸, 氢氟酸, 液氯, 硫酸, 王水等强腐 |
||

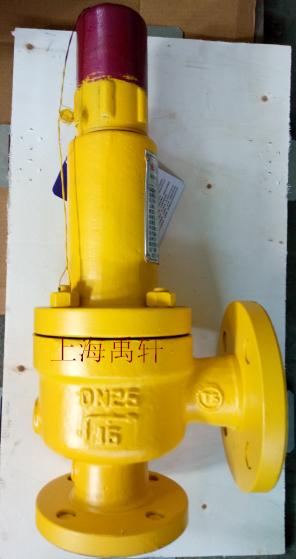

WA42F46法兰衬氟安全阀 DN25化工衬氟泄压阀
衬氟安全阀(又称衬氟泄压阀)是我公司依据国内外先进技术，经消化吸收研制成功的新型化工行业领域专用安全阀,该阀是一种用于氯碱化工、盐酸、硫酸等高危腐蚀性介质受压设备、压力容器等密封系统的设备或管路上保护系统安全；该阀防外泄漏采用PTFE波纹管密封，有效的防止介质的外泄；阀体内腔、阀芯等与介质接触的部位均进行全衬2.5mm以上的PFA、F46等氟塑料, 具有结构紧凑，启闭灵活耐腐蚀性能强等优点。
该阀为封闭式结构，即排出的介质不外泄，全部介质沿着阀体规定的出口排出，用于是目前氯碱化工、盐酸、硫酸等腐蚀性化工专用阀领域的更新换代产品。
