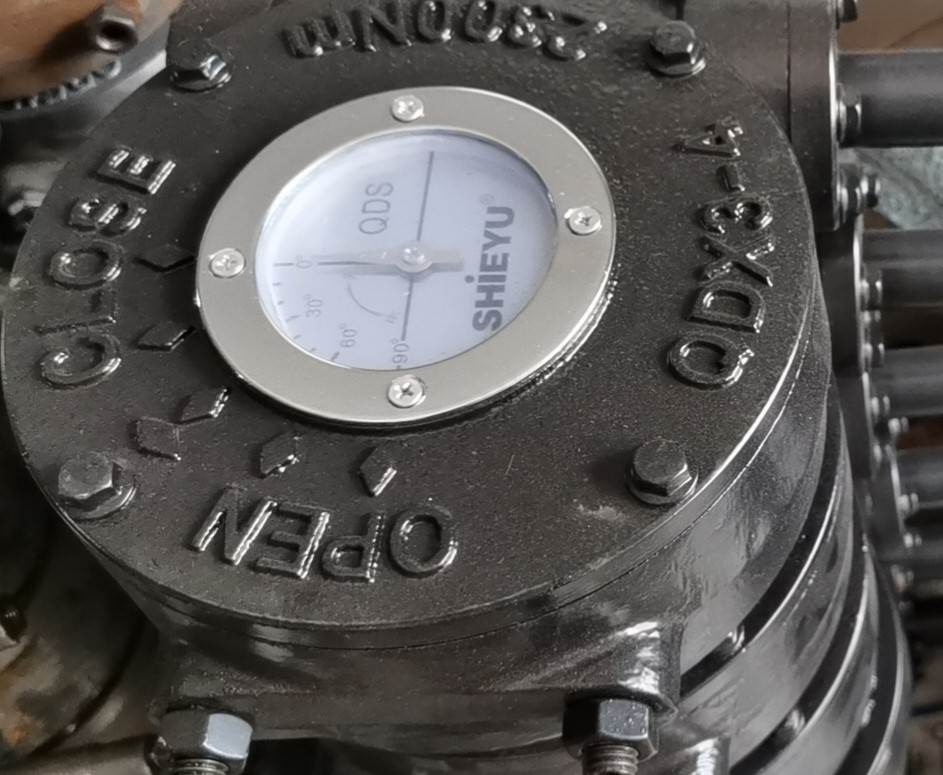

QDX3-4阀门蜗轮箱 阀门减速器 阀门蜗轮头，正齿轮 蜗轮箱 阀门驱动齿轮箱
主要用途：
适用于旋转90°开启，口径为N50—DN1600的蝶阀、DN100-500球阀、 DN200-300旋塞阀等。
结构特点：
1、设计合理，操作省力可靠，产品在所有转动部位均安装轴承和自润滑滑动轴承，大大提高了产品的工作效率及运行可靠性。
2、开关指示盘直接在蜗轮上联接，指示准确直观。
3、装有限位螺钉可在全开OPEN、全闭CLOSE两个位置上±5°调整。
4、蜗轮副自锁。
5、与阀门连接法兰尺寸及相关驱动件尺寸均符合ISO5211标准，并且可按用户需要加工。
6、产品出厂时装有专用润滑脂，外壳密封，防尘、防水，防护等级为IP65。
7、根据用户需求可增设锁定装置。
工作原理：
工作时顺时针转动手轮，蜗杆带动蜗轮旋转，此时为关闭阀门；反之，为打开阀门。
与阀门安装程序
4、首先检查蜗轮孔、键槽、壳体法兰与阀轴、键、阀体安装法兰是否相符。
5、检查无误将本装置装于阀门上。
6、转动装置上的手轮，调整限位螺钉，观察指示盘上的指示针能在全关时指向CLOSE，全开时指向OPEN。
注意事项：
1、不得在超越本装置额定工况的条件下使用。
2、每两年定期检查装置的润滑情况。
