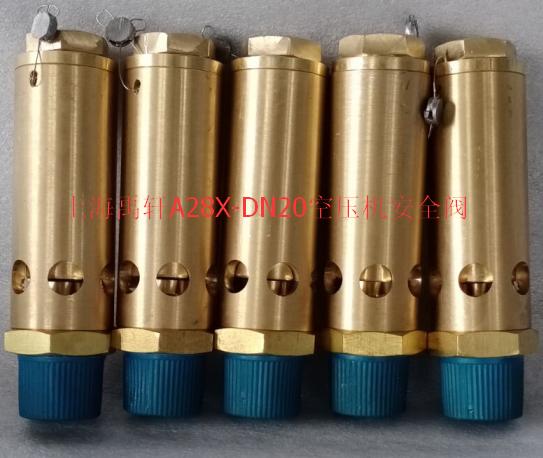

A28X-16T弹簧式安全阀 空压机配专用安全阀
1.用途和主要性能规范
（1）A28X-16T弹簧式安全阀（拉环型）是上海禹轩阀门集多年空压机配套阀门的经验，自行设计制造的拉环型安全阀，适用于公称压力PN1.6Mpa，工作温度≤200℃，介质为空气的空压机，作为防止超压的一种保险装置。
（2）工作压力P（即密封压力）分六级：0.1~0.2> 0.2~0.3 > 0.3 ~ 0.7 > 0.7~1 > 1 ~ 1.3和 > 1.3 ~ 1.6 Mpa 。选用安全阀时，应根据所需的开启压力确定以上的一种工作压力级。
（3开启压力PK（即整定压力）= P + 0.03,可以通告弹簧预紧压缩量来进行调节。
（4）额定排放压力Pp≤开启压力的1.1倍。
（5）开启高度H≥1/4 do。
（6）排放系数 0.6.
2.外形尺寸和连接尺寸(A28X-16T弹簧式安全阀（拉环小体型）
|
产品型号 |
公称通径 |
流道直径do |
螺纹尺寸 |
高度(mm) |
重量（Kg) |
|
YFA28X-16T |
DN6 |
6 |
R1/4 |
85 |
0.2 |
|
YFA28X-16T |
DN10 |
8 |
R3/8 |
85 |
0.2 |
|
YFA28X-16T |
DN15 |
11 |
R1/2 |
82 |
0.2 |
|
YFA28X-16T |
DN20 |
14 |
R3/4 |
105 |
0.3 |
|
YFA28X-16T |
DN25 |
20 |
R1 |
110 |
0.6 |
|
YFA28X-16T |
DN32 |
25 |
R1-1/4 |
126 |
1.1 |
|
YFA28X-16T |
DN40 |
28 |
R1-1/2 |
132 |
1.1 |
|
YFA28X-16T |
DN50 |
32 |
R2 |
160 |
2.1 |
3.外形尺寸和连接尺寸(A28X-16T弹簧式安全阀 大体型）
|
产品型号 |
公称通径 |
流道直径do |
螺纹尺寸 |
高度(mm) |
重量（Kg) |
|
A28X-16T |
DN15 |
11 |
R1/2 |
128 |
0.6 |
|
A28X-16T |
DN20 |
14 |
R3/4 |
128 |
0.6 |
|
A28X-16T |
DN25 |
20 |
R1 |
150 |
0.2 |
|
A28X-16T |
DN32 |
25 |
R1-1/4 |
178 |
2.1 |
|
A28X-16T |
DN40 |
28 |
R1-1/2 |
180 |
2.1 |
|
A28X-16T |
DN50 |
32 |
R2 |
192 |
3.2 |
3.主要零件材料
|
零件名称 |
材料名称 |
|
阀体，阀座，阀瓣，弹簧座，顶盖螺栓 |
黄铜 |
|
弹簧 |
铬钒钢 |
|
密封圈 |
氟橡胶 |
