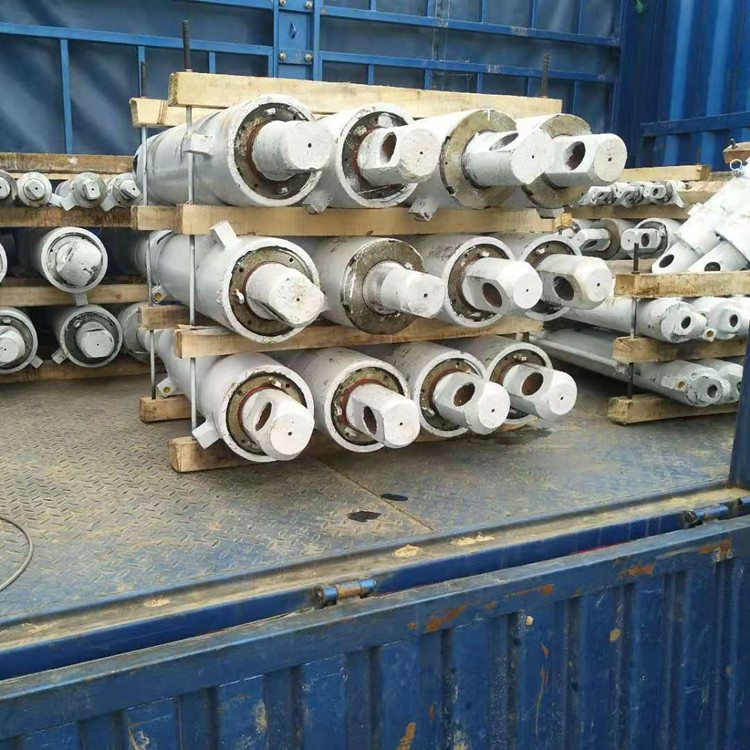

液压支架单双伸缩立柱主要用于各种不同的采煤工作面。它可与金属铰接顶梁配合,也可单独作点柱，用以满足不同煤层。如果采用一定的安全措施,使用范围可扩大到倾角25°~35°的倾斜回采工作面,保证了足够的支护强度,从而提高了回采率,降低了采煤成本,降低了工人的劳动强度,提高了自动化,保证了工人的安全生产。
煤矿液压支架单伸缩立柱的功能与作用主要有：
液压支架单伸缩立柱主要是承受顶板载荷的，它是支架的主要液压支撑部件，承受初撑力和增阻压力，并且传递释放顶板压力。而双伸缩立柱可以调高范围大，使用方便，但其结构复杂，加工精度高，成本高。单伸缩立柱成本低，可靠性高，不仅具有较高的调高范围，而且具有成本低，可靠性高等优点，但使用时不如单伸缩立柱方便。
1、顶梁 作用：支撑顶板；切顶
2、掩护 梁 作用：支撑顶板；切顶；维持一定的工作空间；架间密封；挡矸掩护性能好。
3、连杆 承受从掩护梁传递来的冒落矸石的载荷和顶板水平移动引起的载荷。
4、侧护板 作用：消除相邻支架的架间间隙，防止冒落矸石进入支护空间；作为支架移架过程中的导向板；防止支架降落后倾倒；调整支架的间距。
5、底座
6、护帮装置 防止煤壁片帮或在片帮时起到遮蔽挡板的作用。
7、立柱，千斤顶
8、控制阀、液控单向阀、安全阀
