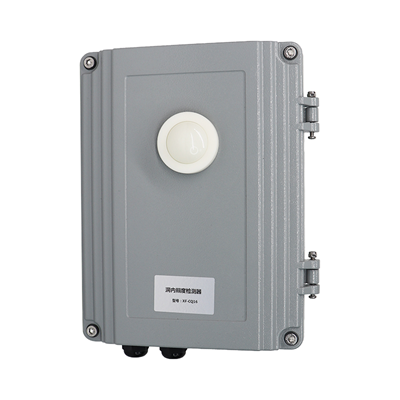

耘农智慧自主研发生产的XF-CQ16洞内光照度检测器，采用高精度芯片，数据精度高，稳定性好。XF-CQ16洞内光照度检测器具有通讯、报警和显示功能，安装简单，维护简便，能够实时给出隧道内真实照度值，为照明控制自动化提供依据。
二、产品特点
（1）实时检测
（2）反应灵敏
（3）维护简便
（4）显示清晰
三、外形尺寸
洞内照度检测器为一体化设计，安装时应安装在隧道行车方向的右侧，高度不低于3米，距隧道洞口边缘两倍隧道净高的隧道内墙壁上（如下图所示）。
五、技术参数
检测范围 0-20000LUX
测量角度 垂直≥20°水平≥20°
测量精度 3%
环境温度 -40-65℃
环境湿度 0-100%RH无冷凝）
通讯接口 1路4-20mA，1路RS485，1路继电器报警输出
供电电压 220V±15%VAC 50HZ
防护等级 IP66
整机重量 2.5kg
外形尺寸 251 x190.5 x94mm
六、修改报警值
（1）正常工作状态下，数码管数据实时显示。
（2）正常工作状态下，按动一下键，查看报警值高限，按键可切换查看报警值低限，再按动键可切换正常工作状态。
（3）查看报警值时，按动键进入报警阈值设置：
·共5位数码管，从左到右依次为1、2、3、4、5，每次进入报警阈值设置都会从第5位开始闪烁；
·按动键可修改闪烁位数值，数值0-9循环；
·按动键，可切换闪烁位，第1位闪烁时按动键会保存报警值并返回正常工作状态。
注意：设置报警阈值时，3秒无操作会返回正常工作状态，设置值不保存。
七、4-20mA转换对照表
电流与照度对照表如图所示：
八、Modbus RTU通讯协议
（1） CRC 说明
以下所有说明中，MODBUS RTU 协议中的 CRC16 两字节，按照 MODBUS规定：低字节前，高字节在后。 以下说明中，假定传感器站号 0xFF（传感器缺省站号为 FF）
（2）校验
用于判断接收信息是否出错，校验方法采用的是16位冗余循环码（CRC16），校验对象为除去检验字节本身的所有字节。校验码采用低字节在前，高字节在后。
校验计算方式代码如下：
int CRC_Check(unsigned char *m_Data,short m_Size)
{
int i0,i1;
char CRC16Lo,CRC16Hi, SaveHi,SaveLo;
CRC16Lo = 0xFF; CRC16Hi = 0xFF;
for(i0=0;i0
CRC16Lo = CRC16Lo ^ *(m_Data+i0);
for(i1=0;i1<8;i1++)
{
SaveHi = CRC16Hi;
SaveLo = CRC16Lo;
CRC16Hi >>=1;
CRC16Lo >>=1; if((SaveHi & 1) == 1)
{
CRC16Lo |=0x80;
}
if((SaveLo & 1) == 1) {
CRC16Hi ^=0xA0;
CRC16Lo ^=1;
}
}
}
return ( CRC16Hi << 8 )| CRC16Lo;
}
（3） 返回错误码规定
传感器对于错误指令的接收(包括 CRC16 效验错误)，均实行不返回错误码方式。上位机可在指令发出 200ms 后收不到返回数据时认为发出指令失败，可重新发送指令。
（4） 标准 MODBUS 寄存器说明
特别注意：MODBUS 命令中寄存器的数量或长度一项均为两字节 16 位为一个单位（高字节在前，低字节在后），而非单字节 8 位为一个单位。
用户应保证命令中寄存器的地址和数量这两项参数的范围在本系统 规定范围之内，如果超出范围，传感器的输出结果将无法预测。
用户应在上位机软件设计中保证 MODBUS 命令符合本手册要求，支持 最小问询周期为 1S/次。
（5）通讯默认参数
通讯默认参数
波特率 9600
数据位 8
停止位 1
校验位 无
站号 0xFF（默认）
（6）功能码说明
·本机常用功能码 0x03，0x05，0x06，0x10
0x03 读单个或多个寄存器
0x06 写单个寄存器
0x10 写多个寄存器
（7）通讯示例
·读取数据
发送 FF 03 00 01 00 02 80 15
设备地址 功能码 首地址 寄存器数量 CRC
接收 FF 03 02 00 00 43 16 DD 02
C D A B
设备地址 功能码 数据长度 数据内容 CRC
注：00 00 43 16转浮点数，CDAB换顺序为ABCD，即43 16 00 00转浮点为150
·读取站号
发送 00 03 00 00 00 01 85 DB
广播码 功能码 寄存器地址 设备地址 CRC
接收 00 03 02 00 FF C5 C4
广播码 功能码 数据长度 设备地址 CRC
·修改站号
发送 00 06 00 00 00 01 49 DB
广播码 功能码 寄存器地址 新地址 CRC
接收 00 06 00 00 00 01 49 DB
广播码 功能码 寄存器地址 新地址 CRC
·写报警阈值高限
发送 FF 10 00 2A
00 02
00 00 43 96 CB 68
C D A B
设备地址 功能码 寄存起始器地址 寄存器数量 报警值 CRC
接收 FF 10 00 2A
00 02
00 00 43 96 CB 68
C D A B
设备地址 功能码 寄存起始器地址 寄存器数量 报警值 CRC
注：报警值高限300，浮点数300转成十六进制数0x43960000，高低换位0x00004396写入0x002A
·写报警阈值低限
发送 FF 10 00 2C
00 02
00 00 42 C8 2D 00
C D A B
设备地址 功能码 寄存起始器地址 寄存器数量 报警值 CRC
接收 FF 10 00 2C
00 02
00 00 42 C8 2D 00
C D A B
设备地址 功能码 寄存起始器地址 寄存器数量 报警值 CRC
注：报警值高限100，浮点数100转成十六进制数0x42C80000，高低换位0x000042C8写入0x002C
九、质保及售后
保修承诺：产品自交付期起质保期为12个月（因未按照相应的技术要求操作或其他的人为行为导致产品发生问题除外）。
售后承诺：用户可以通过电话咨询有关技术问题，并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
