东莞市一实机械设备有限公司

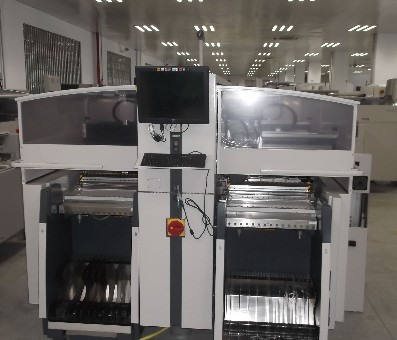

D1实业租赁西门子HF3海外贴片机
1.料站位：180
2.贴片头：3个X-Y轴悬臂
3.贴装头模块：贴装头区域1（2悬臂）: 装备6吸嘴收集贴装头和/或12吸嘴收集贴装头
              贴装头区域2（1悬臂）: 双贴装头或6吸嘴收集贴装头/或12吸嘴收集贴装头
4.生产年份：2004-2006年
5.贴装速度：40000/H
6.贴装速率(理论值）
    贴装区域1      贴装区域2                贴装速率
    12C&P/12C&P      12C&P                 40400片/小时
    12C&P/12C&P       6C&P                 35700片/小时
    12C&P/12C&P      双贴装头                 30100片/小时
    12C&P/6C&P        6C&P                 29600片/小时
    12C&P/6C&P       双贴装头               24000片/小时
    6C&P/6C&P         6C&P                 27600片/小时

 6C&P/6C&P         双贴装头              22000片/小时
7.最高贴装精度（4sigma):吸嘴收集贴装头 ：60um
                      双贴装头:35um
                      IC贴装头：40um
8.PCB厚度0.3-4.5毫米（要求较厚的多氯联苯）
9.可贴PCB的大小：
         在单轨道时：PCB从50mm x 50mm到450mm x 508mm；
                          50mm x 80mm到610mm x508mm（“长板”选项）
         在双轨道时：PCB从50 x 50mm到450mm x 250mm
                          50 x 80mm到610mmx250mm（“长板”选项）
10.可贴装的元件范围：
  从最小的0201甚或01005芯片一直到倒装芯片、CCGAs和重100克、85 x 85/125 x 10mm   大小的异型元件
11.功率：6.5KW
12.压缩空气要求：5.5~10bar, 550Nl/min,管径 3/4"
13.操作系统：Windows / RMOS
