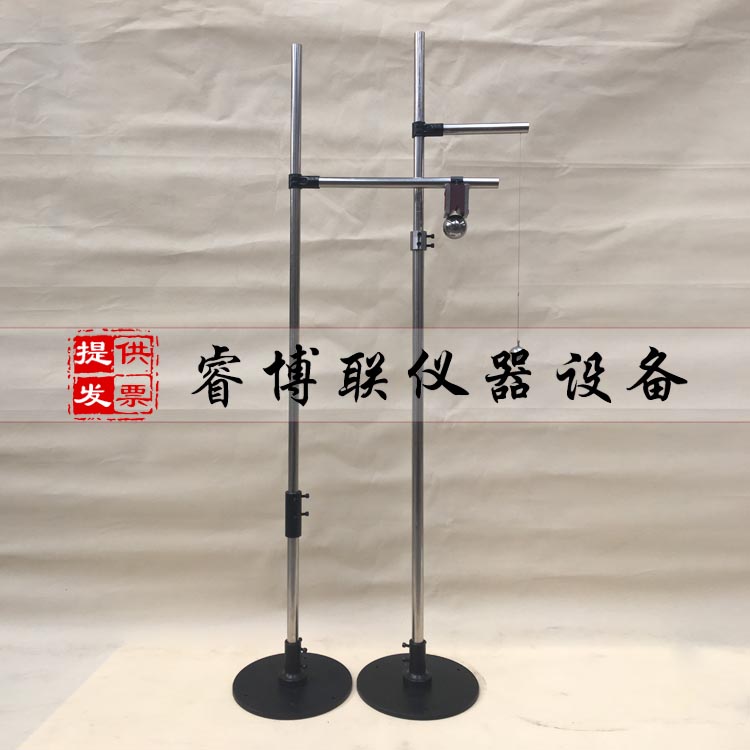

JGJ144-2004外墙外保温抗冲击试验仪 外墙外保温冲击试验仪 外墙外保温系统抗冲击试验仪
一、外墙外保温抗冲击试验仪概述：
外墙外保温冲击试验仪符合JGJ144-2004《外墙保温技术规程》A.5,B.3条的标准，该装置可对外墙外保温系统的抗冲击性能进行实验室或现场试验。
二、外墙外保温抗冲击试验仪技术参数：
1、 钢球重量0.5kg, 1kg
2、 冲击高度调节范围：0.6-1.3米
3、 整机Z大高度：2.6米
三、外墙外保温抗冲击试验仪主要特点：
外墙外保温抗冲击试验仪结构简单，采用磁力抓球方式，高度可调节，操作使用方便，整机可移动，适合室内以及现场使用。
四、外墙外保温抗冲击试验仪使用方法：
1、在现场检测墙体时，将球架立于墙边，调整好高度，使球体zhong心点对正冲击点。
2、将抓球架立在旁边，抓球装置高度对在挂球架上的刻度位置，高刻度距离球冲击zhong心1.02米，低度距离球冲击zhong心0.61米。
3、旋转抓球装置吸住球，移动抓球架，使钢丝绳拉直，旋转抓球装置放球，冲击墙体。
