一、误差范围：
小边E：7～25±3mm
腰高H：30～80±3mm
底宽W：80～300±3mm
长度：L±5mm
二、原材料要求：
1.材质：Q195/Q235热轧带钢（黑带）、热轧带钢
2.宽度：145～492±3mm
3.厚度：1.5～2.5mm

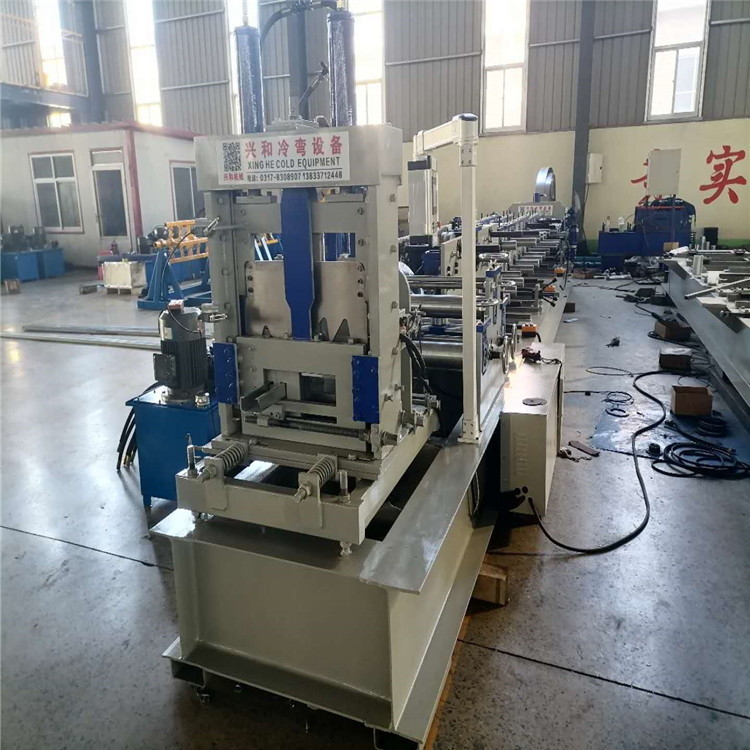

三、成型主机质量要求：
1.外型尺寸：长12M*宽1.1M高1.4M
2.主机重量：8.5T
3.成型道次：16道(5排校平)
4.成型辊轮：GCr15(轴承钢)精加工及热处理镀锌铬后拉丝抛光
5.成型辊轴：45#钢（￠90mm/￠75mm）精加工后渡硬铬
6.两侧墙板：A3板、25mm厚
7.机架规格：H496*199*9*14
四、传动/剪切/控制柜质量要求：
1.传动方式：电机传动、齿轮链轮传动15kw、380V/50Hz/3PH
2.成型速度：0～18m/min不含冲孔、剪切
3.冲剪方式：冲剪后成型（液压）、单孔+双孔14*225.5kw、380V/50Hz/3PH
4.切刀.材质：cr12、热处理
5.电脑控制柜：含PLC、变频器、7寸全彩触摸屏、编码器
五、自动化程度：
进料口、成型部分、一字筋同时实现电脑调速换型。
