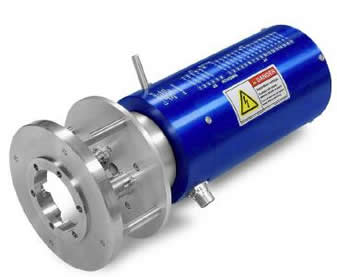

杜博林DEUBLIN Electrical Slip Rings 电滑环 | Deublin Rotating Electrical Slip Ring Connector
我们的目标“竭尽全力成为市场上同类产品的典范”
电滑环简介
电滑环起着电气连接的作用，它可以将动力(电流)、信号或数据从固定端传输到旋转端。在转设备中电会发生扭曲甚全断裂，而电滑环通过物初理接的方法让电或信号在旋转设备中的传输成为可能。
电滑环包含五个主要部件电刷(滑动接触)，导电环、浪味轴承，转子和売体。电刷固定，导电环安装在转子上，随转子转动，电刷与导电环滑动接触，形成旋转的电气连接。 两侧导线通过滑环内部连至电刷和导电环，提供滑环两侧的电气连接。外部电气可选项包括引出线、插头和端子排。
滑环有多种规格可选择，不同规格参数不同，包括直径(从小于1英寸至几英寸)，通道数量，终端形式及材料等。一般而言，导电环的尺寸越小，触点磨损越小，滑环寿命越长。但 是在某些情况下，当需要有介质(如液体)通过软管从滑环中心通过时，则需要大一点的导电环。
电刷技术
电流或信号的传输是采用滑动式接触还是刷式接触，是滑环设计人员需要考虑的关键要素之一。除了传输动力电源和信号的需求外，还有一些参数包括电流、电压、转速、工作温度、电阻波动、带宽和阻抗等都对传输技术的选择起着重要作用。一般来说有三种滑动式或刷式接触技术可用，包括复合碳刷，单丝纤刷和多丝纤剧，这三种技术杜博林都可以提供。
复合碳刷主要由碳石墨材料制成，混合有其他金属材料，以增加其电流密度。它主要用于为电机供电或需要大电流、高转速的应用。贵金属单丝纤刷通常用于低电流且接触电阻低、信号稳定的传输。贵金属多丝纤刷通常用于每个通道需多点接触，极低的接触电阻和噪声，数据的高速率传输，实时控制类和非常敏感的模拟信号等应用的信号的传输。
色学想据应用条件选取合适类型的电刷。对于传输动力电源的情况，首要考虑因素不我功率，而是电流流经滑环后产生的电压降。电压降不但会影响负载电压，还会滑环耗散功率，并最终转化为热能，影响滑环的工作温度。
然而，在数据传输中，所有滑动触点(电刷)在旋转时接触电阻都会有些波动因而影响信号传输的质量。波动程度取决于多种因素，包括滑动接触类型、速度、温度和接触力。故在关键应用中，通常建议对每个通道使用多个触点，以尽量减小电阻的波动。
DEUBLIN杜博林电滑环选型表
|
杜博林电滑环选型表 - Deublin Rotating Electrical Slip Ring Connector
|
|||||||
|
系列
|
最大工作参数
|
页码
|
|||||
|
通道数
|
电源
|
信号
|
转速 RPM |
||||
|
电压
VAC/DC |
电流
A |
电压
VDC |
电流
A |
||||
| SRD 系列 - 中型电滑环，可与旋转器连接 |
3 -8
|
||||||
|
SRD-20 |
32 |
640 |
10 |
30 |
1 |
250 |
3 |
|
SRD-30 |
32 |
640 |
25 |
30 |
1 |
250 |
5 |
|
SRD-40 |
39 |
640 |
60 |
30 |
1 |
250 |
7 |
|
SRC 系列 - 大型电滑环，可与旋转器连接 |
9-12 |
||||||
|
SR C -30 |
99 |
880 |
60 |
190 |
5 |
250-1500 |
9 |
|
SRC - 40 |
99 |
880 |
60 |
190 |
5 |
250-1500 |
11 |
|
SRT 系列 - 过孔式电滑环 |
13-18 |
||||||
|
SRT-25 |
36 |
600 |
10 |
30 |
5 |
250 |
13 |
|
SRT-38 |
54 |
600 |
10 |
30 |
5 |
250 |
15 |
|
SRT-50 |
54 |
600 |
10 |
30 |
5 |
250 |
17 |
|
SRH 系列 - 大电流电滑环，可与旋转器连接 |
1 9-32 |
||||||
|
SRH-11B |
25 |
500 |
20 |
30 |
1 |
200 |
19 |
|
SRH-11C |
18 |
500 |
20 |
30 |
1 |
200 |
21 |
|
SRH-13B |
50 |
500 |
20 |
30 |
1 |
200 |
23 |
|
SRH-13T |
25 |
500 |
20 |
30 |
1 |
200 |
25 |
|
SRH-17C |
50 |
500 |
20/10 |
30 |
1 |
200 |
27 |
|
SRH-22B |
50 |
500 |
100/50/20/10 |
30 |
1 |
200 |
29 |
|
SRH-22T |
50 |
500 |
100/50/20/10 |
30 |
1 |
200 |
31 |
电滑环主要应用: 风力发电、 半导体、 塑料成型、 工程机械、 工业、 石油＆天然气
SRD-20
描述
SRD-20是一种可靠、高性价比、通过实践验证的产品，在许多
应用中表现优异。因其独特设计，具有很强的通用性。这种滑
环可有效地传输动力电源和信号，常用于包装、贴标及灌装机
械，并可与旋接器连接。
|
型号系列 |
行业 |
应用 |
|
SRD-20 |
多用途 |
包装、自动化、转台 |
|
电气特性 |
||
|
电气通道数 |
可到32 |
|
|
最高电压 |
电源:640VAC/DC |
信号：30VDC |
|
最大电流 |
电源：10A |
信号：1A |
|
导线规格 |
电源：1mm² |
信号：0.34mm² |
|
通信速率 |
可到100Mbps |
|
|
导电环 |
镀金铜合金 |
|
|
电刷 |
单丝或多丝合金纤刷 |
|
|
定子连接 |
格兰头 |
|
|
转子连接 |
格兰头 |
|
|
机械特性 |
|
|
最高转速 |
250RPM |
|
旋转方向 |
双向 |
|
防护等级 |
IP55（标准）—IP67（最高） |
|
安装方向 |
立式或卧式 |
|
工作温度 |
-20℃到+80℃ |
|
存储温度 |
-40℃到+90℃ |
|
壳体材料 |
阳极氧化铝 |
|
转子材料 |
阳极氧化铝 |
|
罩盖材料 |
含PA石墨 |
|
版本 |
|
|
SRD-20（标准） |
定转子端格兰头连接，3m引出线 |
|
可选项 |
引出线末端插头 |
SRD-30
描述
SRD-30是一种可靠、高性价比、通过实践验证的产品，在许多
应用中表现优异。因其独特设计，具有很强的通用性。这种滑
环可有效地传输动力电源和信号，常用于包装、贴标及灌装机
械，并可与旋接器连接。
|
型号系列 |
行业 |
应用 |
|
SRD-30 |
多用途 |
包装、自动化、转台 |
|
电气特性 |
||
|
电气通道数 |
可到32 |
|
|
最高电压 |
电源:640VAC/DC |
信号：30VDC |
|
最大电流 |
电源：25A |
信号：1A |
|
导线规格 |
电源：4mm² |
信号：0.34mm² |
|
通信速率 |
可到100Mbps |
|
|
导电环 |
镀金铜合金 |
|
|
电刷 |
单丝或多丝合金纤刷 |
|
|
定子连接 |
格兰头 |
|
|
转子连接 |
格兰头 |
|
|
机械特性 |
|
|
最高转速 |
250RPM |
|
旋转方向 |
双向 |
|
防护等级 |
IP55（标准）—IP67（最高） |
|
安装方向 |
立式或卧式 |
|
工作温度 |
-20℃到+80℃ |
|
存储温度 |
-40℃到+90℃ |
|
壳体材料 |
阳极氧化铝 |
|
转子材料 |
阳极氧化铝 |
|
罩盖材料 |
含PA石墨 |
|
版本 |
|
|
SRD-30（标准） |
定转子端格兰头连接，3m引出线 |
|
可选项 |
引出线末端插头 |
SRD-40
描述
SRD-40是一种可靠、高性价比、通过实践验证的产品，在许多
应用中表现优异。因其独特设计，具有很强的通用性。这种滑
环可有效地传输动力电源和信号，常用于包装、贴标及灌装机
械，并可与旋接器连接。
|
型号系列 |
行业 |
应用 |
|
SRD-40 |
多用途 |
包装、自动化、转台、风力发电 |
|
电气特性 |
||
|
电气通道数 |
可到39 |
|
|
最高电压 |
电源:640VAC/DC |
信号：30VDC |
|
最大电流 |
电源：60A |
信号：1A |
|
导线规格 |
电源：4mm² |
信号：0.34mm² |
|
通信速率 |
可到100Mbps |
|
|
导电环 |
镀金铜合金 |
|
|
电刷 |
单丝或多丝合金纤刷/碳刷 |
|
|
定子连接 |
格兰头 |
|
|
转子连接 |
格兰头 |
|
|
机械特性 |
|
|
最高转速 |
250RPM |
|
旋转方向 |
双向 |
|
防护等级 |
IP55（标准）—IP67（最高） |
|
安装方向 |
立式或卧式 |
|
工作温度 |
-20℃到+80℃ |
|
存储温度 |
-40℃到+90℃ |
|
壳体材料 |
阳极氧化铝 |
|
转子材料 |
阳极氧化铝 |
|
罩盖材料 |
含PA石墨 |
|
版本 |
|
|
SRD-30（标准） |
定转子端格兰头连接，3m引出线 |
|
可选项 |
引出线末端插头 |
SRC-30
描述
SRC-30是一种可靠、高性价比、通过实践验证的产品，该电滑
环可与旋转器连接，旨在为消费者提供高效模块化的产品。该
滑环适用于信号或动力电源的传输（最大60A）。定子和转子侧
有端子排，便于接线快速拆装。
|
型号系列 |
行业 |
应用 |
|
SRC-30 |
包装 |
包装、自动化、转台 |
|
电气特性 |
||
|
电气通道数 |
可到99 |
|
|
最高电压 |
电源:880VAC/DC |
信号：190VDC |
|
最大电流 |
电源：60A |
信号：5A |
|
导线规格 |
电源：4mm² |
信号：0.34mm² |
|
通信速率 |
可到100Mbps |
|
|
导电环 |
镀金铜合金 |
|
|
电刷 |
单丝或多丝合金纤刷/碳刷 |
|
|
定子连接 |
插头/引出线 |
|
|
转子连接 |
插头/引出线 |
|
|
机械特性 |
|
|
最高转速 |
250-1500RPM |
|
旋转方向 |
双向 |
|
防护等级 |
IP55（标准）—IP68（最高） |
|
安装方向 |
立式或卧式 |
|
工作温度 |
-20℃到+80℃ |
|
存储温度 |
-40℃到+90℃ |
|
壳体材料 |
阳极氧化铝 |
|
转子材料 |
阳极氧化铝 |
|
罩盖材料 |
阳极氧化铝 |
|
尺寸 |
L |
H |
|
SRC-30 S |
262 |
153 |
|
SRC-30 M |
362 |
253 |
|
SRC-30 L |
462 |
353 |
|
版本 |
|
|
SRC-30（标准） |
定转子端格兰头连接，3m引出线 |
|
可选项 |
中孔通道
格兰头 |
SRC-40
描述
SRC-40是一种可靠、高性价比、通过实践验证的产品，该电滑
环可与旋转器连接，旨在为消费者提供高效模块化的产品。该
滑环适用于信号或动力电源的传输（最大60A）。定子和转子侧
有端子排，便于接线快速拆装。
|
型号系列 |
行业 |
应用 |
|
SRC-40 |
包装、风能 |
包装、自动化、转台、风力发电 |
|
电气特性 |
||
|
电气通道数 |
可到99 |
|
|
最高电压 |
电源:880VAC/DC |
信号：190VDC |
|
最大电流 |
电源：60A |
信号：5A |
|
导线规格 |
电源：10mm² |
信号：0.34mm² |
|
通信速率 |
可到100Mbps |
|
|
导电环 |
镀金铜合金 |
|
|
电刷 |
单丝或多丝合金纤刷/碳刷 |
|
|
定子连接 |
插头/引出线 |
|
|
转子连接 |
插头/引出线 |
|
|
机械特性 |
|
|
最高转速 |
250-1500RPM |
|
旋转方向 |
双向 |
|
防护等级 |
IP55（标准）—IP68（最高） |
|
安装方向 |
立式或卧式 |
|
工作温度 |
-20℃到+80℃ |
|
存储温度 |
-40℃到+90℃ |
|
壳体材料 |
阳极氧化铝 |
|
转子材料 |
阳极氧化铝 |
|
罩盖材料 |
阳极氧化铝 |
|
尺寸 |
L |
H |
|
SRC-40 S |
262 |
153 |
|
SRC-40 M |
362 |
253 |
|
SRC-40 L |
462 |
353 |
|
版本 |
|
|
SRC-40（标准） |
定转子端格兰头连接，3m引出线 |
|
可选项 |
中孔通道
格兰头 |
SRT-25
描述
SRT-25是一种可靠、高性价比、通过实践验证的产品，在许多
应用中表现优异。因其独特设计，具有很强的通用性。该滑环
能有效地传递信号和动力电源，并配有中心孔，为任何需要通
过电缆，轴等应用提供简洁的解决方案。
|
型号系列 |
行业 |
应用 |
|
SRT-25 |
多用途 |
包装、自动化、转台 |
|
电气特性 |
||
|
电气通道数 |
可到36 |
|
|
最高电压 |
电源:640VAC/DC |
信号：30VDC |
|
最大电流 |
电源：10A |
信号：5A |
|
导线规格 |
电源：1mm² |
信号：0.34mm² |
|
通信速率 |
可到100Mbps |
|
|
导电环 |
镀银/金铜合金 |
|
|
电刷 |
单丝或多丝合金纤刷 |
|
|
定子连接 |
引出线 |
|
|
转子连接 |
引出线 |
|
|
机械特性 |
|
|
最高转速 |
250RPM |
|
旋转方向 |
双向 |
|
防护等级 |
IP51（标准）—IP68（最高） |
|
安装方向 |
立式或卧式 |
|
工作温度 |
-20℃到+80℃ |
|
存储温度 |
-40℃到+90℃ |
|
壳体材料 |
玻璃增强尼龙66 |
|
转子材料 |
玻璃增强尼龙66 |
|
罩盖材料 |
铝 |
|
版本 |
|
|
SRT-25（标准） |
3m引出线 |
|
可选项 |
引出线末端插头 引出线缆有或无插头
喷漆罩盖 |
SRT-38
描述
SRT-38是一种可靠、高性价比、通过实践验证的产品，在许多
应用中表现优异。因其独特设计，具有很强的通用性。该滑环
能有效地传递信号和动力电源，并配有中心孔，为任何需要通
过电缆，轴等应用提供简洁的解决方案。
|
型号系列 |
行业 |
应用 |
|
SRT-38 |
多用途 |
包装、自动化、转台 |
|
电气特性 |
||
|
电气通道数 |
可到54 |
|
|
最高电压 |
电源:600VAC/DC |
信号：30VDC |
|
最大电流 |
电源：10A |
信号：5A |
|
导线规格 |
电源：1mm² |
信号：0.34mm² |
|
通信速率 |
可到100Mbps |
|
|
导电环 |
镀银/金铜合金 |
|
|
电刷 |
单丝或多丝合金纤刷 |
|
|
定子连接 |
引出线 |
|
|
转子连接 |
引出线 |
|
|
机械特性 |
|
|
最高转速 |
250RPM |
|
旋转方向 |
双向 |
|
防护等级 |
IP51（标准）—IP68（最高） |
|
安装方向 |
立式或卧式 |
|
工作温度 |
-20℃到+80℃ |
|
存储温度 |
-40℃到+90℃ |
|
壳体材料 |
玻璃增强尼龙66 |
|
转子材料 |
玻璃增强尼龙66 |
|
罩盖材料 |
铝 |
|
版本 |
|
|
SRT-38（标准） |
3m引出线 |
|
可选项 |
引出线末端插头 引出线缆有或无插头
喷漆罩盖 |
SRT-50
描述：
SRT-50是一种可靠、高性价比、通过实践验证的产品，在许多
应用中表现优异。因其独特设计，具有很强的通用性。该滑环能有效地传递信号和动力电源，并配有中心孔，为任何需要通过电缆，轴等应用提供简洁的解决方案。
型号系列 行业 应用
SRT-50 多用途 包装，自动化，转台
|
电气特性 |
||
|
电气通道数 |
可到54 |
|
|
最高电压 |
电源：600VAC/DC |
信号：30VDC |
|
最大电流 |
电源：10A |
信号：5A |
|
导线规格 |
电源：1mm2 |
信号：0.34mm2 |
|
通信速率 |
可到100Mbps |
|
|
导电环 |
镀银/金铜合金 |
|
|
电刷 |
单丝或多丝合金纤刷 |
|
|
定子连接 |
引出线 |
|
|
转子连接 |
引出线 |
|
|
机械特性 |
|
|
最高转速 |
250RPM |
|
旋转方向 |
双向 |
|
防护等级 |
IP51（标准）-IP68（最高） |
|
安装方向 |
立式或卧式 |
|
工作温度 |
-20°C到+80°C |
|
存储温度 |
-40°C到+90°C |
|
壳体材料 |
玻纤增强尼龙66 |
|
转子材料 |
玻纤增强尼龙66 |
|
罩盖材料 |
铝 |
|
版本 |
|
|
SRT-50(标准) |
3m引出线 |
|
可选项 |
引出线末端插头 引出线缆有或无插头 喷漆罩盖 引出线长度 定制防转 |
SRH-11B
描述：
SRH-11B是一种可靠、高性价比、通过实践验证的产品，在许多应用中表现优异。因其独特设计，具有很强的通用性。这种滑环可有效地传输动力电源和信号，常用于包装、贴标及灌装机械，并可与旋接器连接。
型号系列 行业 应用
SRH-11B 多用途 包装，自动化，转台
|
电气特性 |
||
|
电气通道数 |
可到25 |
|
|
最高电压 |
电源：500VAC/DC |
信号：30VDC |
|
最大电流 |
电源：20A |
信号：1A |
|
导电环 |
电源：青铜 |
信号：镀银 |
|
电刷 |
电源：金属石墨 |
信号：银石墨 |
|
导线规格 |
根据电源，信号选定 |
|
|
通信速率 |
可到100Mbps |
|
|
定子连接 |
格兰头 |
|
|
转子连接 |
格兰头 |
|
|
机械特性 |
|
|
最高转速 |
200RPM |
|
旋转方向 |
双向 |
|
防护等级 |
IP55 |
|
安装方向 |
立式或卧式 |
|
工作温度 |
-20°C到+70°C |
|
存储温度 |
-40°C到+80°C |
|
壳体材料 |
铝 |
|
转子材料 |
铝/镀锌钢 |
|
罩盖材料 |
铝 |
|
版本 |
|
|
SRH-11B（标准） |
定，转子端格兰头连接，配有3m引出线 |
|
可选项 |
引出线末端插头 安装法兰 引出线长度 中心G1螺纹 定制防转 应用于低温的内加热器 不锈钢版本（IP67） |
SRH-11C
描述：
SRH-11C是一种可靠、高性价比、通过实践验证的产品，在许多应用中表现优异。因其独特设计，具有很强的通用性。这种滑环可有效地传输动力电源和信号，常用于包装、贴标及灌装机械，并可与旋接器连接。
型号系列 行业 应用
SRH-11C 多用途 包装，自动化，转台
|
电气特性 |
||
|
电气通道数 |
可到18 |
|
|
最高电压 |
电源：500VAC/DC |
信号：30VDC |
|
最大电流 |
电源：20A |
信号：1A |
|
导电环 |
电源：青铜 |
信号;镀银 |
|
电刷 |
电源：金属石墨 |
信号：银石墨 |
|
导线规格 |
根据电源，信号选定 |
|
|
通信速率 |
可到100Mbps |
|
|
定子连接 |
格兰头 |
|
|
转子连接 |
格兰头 |
|
|
机械特性 |
|
|
最高转速 |
200RPM |
|
旋转方向 |
双向 |
|
防护等级 |
IP55 |
|
安装方向 |
立式或卧式 |
|
工作温度 |
-20°C到+70°C |
|
存储温度 |
-40°C到+80°C |
|
壳体材料 |
铝 |
|
转子材料 |
铝/镀锌钢 |
|
罩盖材料 |
铝 |
|
版本 |
|
|
SRH-11C（标准） |
定，转子端格兰头连接，配有3m引出线 |
|
可选项 |
引出线末端插头 安装法兰 引出线长度 中心G1螺纹 定制防转 应用于低温的内加热器 不锈钢版本（IP67） |
SRH-13B
描述：
SRH-13B是一种可靠、高性价比、通过实践验证的产品，在许多应用中表现优异。因其独特设计，具有很强的通用性。这种滑环可有效地传输动力电源和信号，常用于包装、贴标及灌装机械，并可与旋接器连接。
型号系列 行业 应用
SRH-13B 多用途 包装，自动化，转台
|
电气特性 |
||
|
电气通道数 |
可到50 |
|
|
最高电压 |
电源：500VAC/DC |
信号：30VDC |
|
最大电流 |
电源：20A |
信号：1A |
|
导电环 |
电源：青铜 |
信号：镀银 |
|
电刷 |
电源：金属石墨 |
信号：银石墨 |
|
导线规格 |
根据电源，信号选定 |
|
|
通信速率 |
可到100Mbps |
|
|
定子连接 |
格兰头 |
|
|
转子连接 |
格兰头 |
|
|
机械特性 |
|
|
最高转速 |
200RPM |
|
旋转方向 |
双向 |
|
防护等级 |
IP55 |
|
安装方向 |
立式或卧式 |
|
工作温度 |
-20°C到+70°C |
|
存储温度 |
-40°C到+80°C |
|
壳体材料 |
铝 |
|
转子材料 |
铝/镀锌钢 |
|
罩盖材料 |
铝 |
|
版本 |
|
|
SRH-13B（标准） |
定，转子端格兰头连接，配有3m引出线 |
|
可选项 |
引出线末端插头 安装法兰 引出线长度 定制防转 应用于低温的内加热器 |
SRH-13T
描述：
SRH-13T是一种可靠、高性价比、通过实践验证的产品，在许多应用中表现优异。因其独特设计，具有很强的通用性。这种滑环可有效地传输动力电源和信号，常用于包装、贴标及灌装机械，并可与旋接器连接。
型号系列 行业 应用
SRH-13T 多用途 包装，自动化，转台
|
电气特性 |
||
|
电气通道数 |
可到25 |
|
|
最高电压 |
电源：500VAC/DC |
信号：30VDC |
|
最大电流 |
电源：20A |
信号：1A |
|
导电环 |
电源：青铜 |
信号：镀银 |
|
电刷 |
电源：金属石墨 |
信号：银石墨 |
|
导线规格 |
根据电源，信号选定 |
|
|
通信速率 |
可到100Mbps |
|
|
定子连接 |
格兰头 |
|
|
转子连接 |
格兰头 |
|
|
机械特性 |
|
|
最高转速 |
200RPM |
|
旋转方向 |
双向 |
|
防护等级 |
IP55 |
|
安装方向 |
立式或卧式 |
|
工作温度 |
-20°C到+70°C |
|
存储温度 |
-40°C到+80°C |
|
壳体材料 |
铝 |
|
转子材料 |
铝/镀锌钢 |
|
罩盖材料 |
铝 |
|
版本 |
|
|
SRH-13T（标准） |
定，转子端格兰头连接，配有3m引出线 |
|
可选项 |
引出线末端插头 安装法兰 引出线长度 定制防转 应用于低温的内加热器 |
SRH-17C
描述：
SRH-17C是一种可靠、高性价比、通过实践验证的产品，在许多应用中表现优异。因其独特设计，具有很强的通用性。这种滑环可有效地传输动力电源和信号，常用于包装、贴标及灌装机械，并可与旋接器连接。
型号系列 行业 应用
SRH-17C 多用途 包装，自动化，转台
|
电气特性 |
||
|
电气通道数 |
可到50 |
|
|
最高电压 |
电源：500VAC/DC |
信号：30VDC |
|
最大电流 |
电源：20A/10A |
信号：1A |
|
导电环 |
电源：青铜 |
信号：镀银 |
|
电刷 |
电源：金属石墨 |
信号：银石墨 |
|
导线规格 |
根据电源，信号选定 |
|
|
通信速率 |
可到10Mbps |
|
|
定子连接 |
格兰头 |
|
|
转子连接 |
引出线 |
|
|
机械特性 |
|
|
最高转速 |
200RPM |
|
旋转方向 |
双向 |
|
防护等级 |
IP55 |
|
安装方向 |
立式或卧式 |
|
工作温度 |
-20°C到+70°C |
|
存储温度 |
-40°C到+80°C |
|
壳体材料 |
铝 |
|
转子材料 |
铝/镀锌钢 |
|
罩盖材料 |
铝 |
|
版本 |
|
|
SRH-17C（标准） |
定，转子端格兰头连接，配有3m引出线 |
|
可选项 |
引出线末端插头 安装法兰 引出线长度 定制防转 应用于低温的内加热器 |
SRH-22B
描述：
SRH-22B是一种可靠、高性价比、通过实践验证的产品，在许多应用中表现优异。因其独特设计，具有很强的通用性。这种滑环可有效地传输动力电源和信号，常用于包装、贴标及灌装机械，并可与旋接器连接。
型号系列 行业 应用
SRH-22B 多用途 包装，自动化，转台
|
电气特性 |
||
|
电气通道数 |
可到50 |
|
|
最高电压 |
电源：500VAC/DC |
信号：30VDC |
|
最大电流 |
电源：100/50/20/10A |
信号：1A |
|
导电环 |
电源：青铜 |
信号：镀银 |
|
电刷 |
电源：金属石墨 |
信号：银石墨 |
|
导线规格 |
根据电源，信号选定 |
|
|
通信速率 |
RS485/CanOpen/ProfiBus |
|
|
定子连接 |
格兰头 |
|
|
转子连接 |
引出线 |
|
|
机械特性 |
|
|
最高转速 |
200RPM |
|
旋转方向 |
双向 |
|
防护等级 |
IP55 |
|
安装方向 |
立式或卧式 |
|
工作温度 |
-20°C到+70°C |
|
存储温度 |
-40°C到+80°C |
|
壳体材料 |
铝 |
|
转子材料 |
镀锌钢 |
|
罩盖材料 |
铝/不锈钢 |
|
版本 |
|
|
SRH-22B（标准） |
定，转子端格兰头连接，配有3m引出线 |
|
可选项 |
引出线末端插头 安装法兰 引出线长度 定制防转 应用于低温的内加热器 |
SRH-22T
描述：
SRH-22T是一种可靠、高性价比、通过实践验证的产品，在许多应用中表现优异。因其独特设计，具有很强的通用性。这种滑环可有效地传输动力电源和信号，常用于包装、贴标及灌装机械，并可与旋接器连接。
型号系列 行业 应用
SRH-22T 多用途 包装，自动化，转台
|
电气特性 |
||
|
电气通道数 |
可到50 |
|
|
最高电压 |
电源：500VAC/DC |
信号：30VDC |
|
最大电流 |
电源：100/50/20/10A |
信号：1A |
|
导电环 |
电源：青铜 |
信号：镀银 |
|
电刷 |
电源：金属石墨 |
信号：银石墨 |
|
导线规格 |
根据电源，信号选定 |
|
|
通信速率 |
RS485/CanOpen/ProfiBus |
|
|
定子连接 |
格兰头 |
|
|
转子连接 |
引出线 |
|
|
机械特性 |
|
|
最高转速 |
200RPM |
|
旋转方向 |
双向 |
|
防护等级 |
IP55 |
|
安装方向 |
立式或卧式 |
|
工作温度 |
-20°C到+70°C |
|
存储温度 |
-40°C到+80°C |
|
壳体材料 |
铝 |
|
转子材料 |
镀锌钢 |
|
罩盖材料 |
铝/不锈钢 |
|
版本 |
|
|
SRH-22T（标准） |
定，转子端格兰头连接，配有3m引出线 |
|
可选项 |
引出线末端插头 安装法兰 引出线长度 定制防转 应用于低温的内加热器 |
