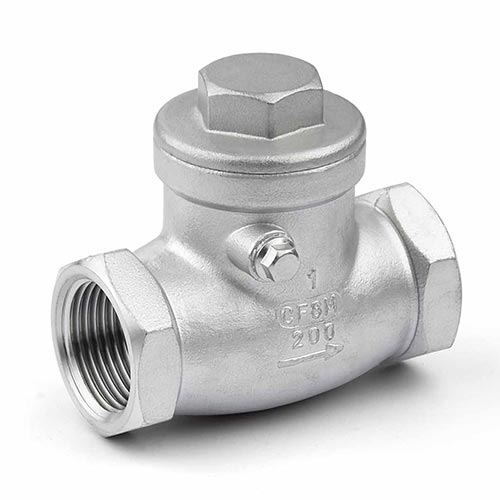

点击图片查看原图
产品特点
丝扣卧式止回阀主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放，适用介质为水、油品、蒸汽、酸性介质等。广泛应用在石油、化工、制药、化肥、电力行业、低温等各种工况的管路上。
执行标准
|
防爆中轴 /全流 |
|
|
适用温度范围 |
-20 ~ 120℃ |
|
使用压力 |
≤1.6MPa |
|
设计制造 |
GB/T-12237/ANSI B16.34 |
|
尺寸参照 |
GB/T-9113.1/ASMEB16.5CLASS150 |
|
长度 |
GB/T-12221/ASMWB16.1 |
|
螺纹标准 |
BSPT/BSP/NPT/DIN/JIS/RC/G |
|
检查与测试 |
GB/T-13927/API598 |
材料列表
|
部件名称 |
材质 |
|
阀体 |
不锈钢 CF8MCF8 |
|
阀瓣 |
不锈钢 CF8M CF8 |
|
阀盖 |
不锈钢 CF8M CF8 |
|
线条 |
聚四氟乙烯 |
|
螺栓 |
不锈钢SS316 304 |
|
四氟垫片 |
聚四氟乙烯 |
|
金属垫片 |
不锈钢SS316 304 |
|
销 |
不锈钢SS316 304 |
外形尺寸
|
SIZE |
L |
D |
H |
|
1/2" |
62 |
18 |
43 |
|
3/4" |
75 |
24 |
47 |
|
1" |
89 |
30 |
49 |
|
1-1/4" |
100 |
38 |
58 |
|
1-1/2" |
116 |
44 |
65 |
|
2" |
134 |
56 |
73 |
|
2-1/2" |
165 |
72 |
90 |
|
3" |
189 |
85 |
105 |
