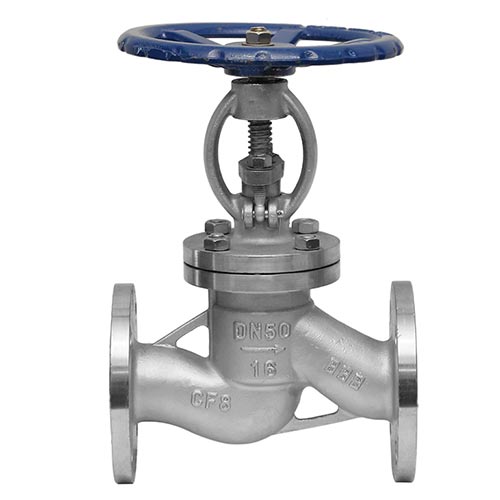

厂家供应西格玛J41W-16P法兰截止阀阀门严密

点击图片查看原图

产品：	浏览次数：21厂家供应西格玛J41W-16P法兰截止阀阀门严密
单价：	面议
最小起订量：
供货总量：
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2023-08-25 11:00

详细信息

产品特点

法兰截止阀属于强制密封式阀门，所以在阀门关闭时，向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀内，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，法兰截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。

压力试验

公称压力(MPa)	试验压力(MPa)
公称压力(MPa)	壳体	密封(水)	密封(气)	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8		2.8
4.0	6.0	4.4		4.4
6.4	9.6	7.0		7.0
10.0	15.0	11.0		11.0

外形尺寸

DN(mm)	连接尺寸(mm)							外形尺寸(mm)
DN(mm)	L	D	D1	D2	f	b	Z-Φd	H手	D0	H电	电动装置
J41W-16P(P3、P8、R、R3、R8) J941W-16P(P3、P8、R、R3、R8)
10	130	90	60	40	2	14	4-14	198	120	-	-
15	130	95	65	45	2	14	4-14	218	120	-	-
20	150	105	75	55	2	16	4-14	258	140	-	-
25	160	115	85	65	2	16	4-14	275	160	-	-
32	180	135	100	78	2	18	4-18	280	180	-	-
40	200	145	110	85	3	18	4-18	330	200	-	-
50	230	160	125	100	3	20	4-18	350	220	645	DZW10I
65	290	180	145	120	3	20	4-18	400	240	690	DZW10I
80	310	195	160	135	3	20	4-18	455	280	715	DZW10
100	350	215	180	155	3	22	8-18	475	320	770	DZW15
125	400	245	210	185	3	22	8-18	490	350	780	DZW20
150	480	280	240	210	3	24	8-18	510	400	810	DZW30
200	600	335	295	265	3	24	8-23	710	400	967	DZW45
250	650	405	355	320	3	26	12-25	786	450	1143	DZW60
300	750	460	410	375	4	28	12-25	925	500	1292	DZW90

外形尺寸

DN(mm)	连接尺寸(mm)							外形尺寸(mm)
DN(mm)	L	D	D1	D2	f	b	Z-Φd	H手	D0	H电	电动装置

J41W-25P(P3、P8、R、R3、R8) J941W-25P(P3、P8、R、R3、R8)
10	130	90	60	40	2	14	4-14	198	120	-	-
15	130	95	65	45	2	14	4-14	218	120	-	-
20	150	105	75	55	2	16	4-14	258	140	-	-
25	160	115	85	65	2	16	4-14	275	160	-	-
32	180	135	100	78	3	18	4-18	280	180	-	-
40	200	145	110	85	3	18	4-18	330	220	-	-
50	230	160	125	100	3	20	4-18	350	240	645	DZW10I
65	290	180	145	120	3	22	8-18	400	280	690	DZW10I
80	310	195	160	135	3	24	8-18	455	280	715	DZW15
100	350	230	190	160	3	24	8-22	475	320	770	DZW20
125	400	270	220	188	3	26	8-26	490	360	780	DZW30
150	480	300	250	218	3	28	8-26	510	400	810	DZW45
200	600	355	310	278	3	30	12-26	710	400	967	DZW60
250	650	425	370	332	3	32	12-30	786	450	1143	DZW90
300	750	485	430	390	3	34	16-30	925	500	1292	DZW120

外形尺寸

DN(mm)	连接尺寸(mm)									外形尺寸(mm)
DN(mm)	L	D	D1	D2	D6	f	f2	b	Z-Φd	H手	D0	H电	电动装置

J41W-40P(P3、P8、R、R3、R8) J941W-40P(P3、P8、R、R3、R8)
10	130	90	60	40	35	4	3	14	4-14	198	120	-	-
15	130	95	65	45	40	4	3	14	4-14	233	120	-	-
20	150	105	75	55	51	4	3	16	4-14	275	140	-	-
25	160	115	85	65	58	4	3	16	4-14	285	160	-	-
32	180	135	100	78	66	4	3	18	4-18	302	180	-	-
40	200	145	110	85	76	4	3	18	4-18	355	200	-	-
50	230	160	125	100	88	4	3	20	4-18	373	240	645	DZW10I
65	290	180	145	118	110	4	3	22	8-18	408	280	690	DZW10I
80	310	195	160	135	121	4	3	24	8-18	436	320	715	DZW20I
100	350	230	190	160	150	4.5	3.5	24	8-23	480	360	770	DZW30
125	400	270	220	188	176	4.5	3.5	26	8-25	558	400	782	DZW45
150	480	300	250	218	204	4.5	3.5	28	8-25	611	400	875	DZW60
200	600	375	320	282	260	4.5	3.5	34	12-30	720	400	1160	DZW90I
