▲产品特点

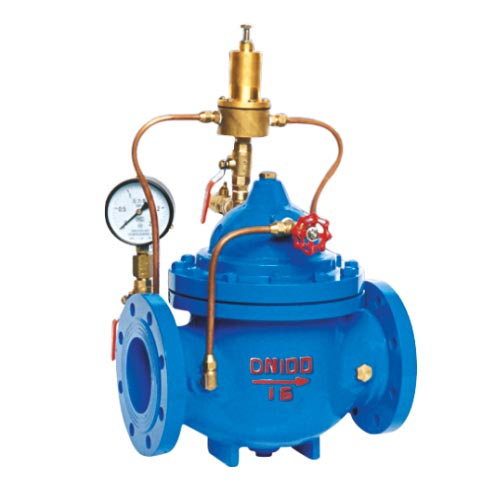

500X泄压/持压阀由主阀、导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，即可以作泄压阀用又可作持压阀用。做泄压阀用时，可维持供水路压力在设定的安全值之下，保持主阀，上游供水压力。其工作原理，当导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭，作泄压阀时，各球阀常开。当导阀常开。当导阀调整为持压状态时，只要主阀进口水压底于导阀设定值，导阀即关闭。主要控制使升压，主阀关闭。当主阀上游供水压力超过导阀排至出口，控制室将压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。本产品利用水力自力控制。不需要其它装置和能源，保养简便，一阀多用。广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
▲产品性能
|
公称压力 (MPa) |
壳体试验 (Mpa) |
密封试验 (Mpa) |
气密封试验 (Mpa) |
工作温度 | 适用介质 |
| 1.0 | 1.5 | 1.1 | 0.6 | <80℃ | 水及物理、化学 性质类似于水的介质 |
| 1.6 | 2.4 | 1.76 | 0.6 | ||
| 2.5 | 3.75 | 2.75 | 0.6 |
▲外形及连接尺寸
| DN | L | H1 | H |
| 20 | 150 | 463 | 557 |
| 25 | 160 | 463 | 557 |
| 32 | 180 | 463 | 557 |
| 40 | 200 | 516 | 610 |
| 50 | 205 | 516 | 610 |
| 65 | 215 | 520 | 625 |
| 80 | 245 | 537 | 642 |
| 100 | 292 | 596 | 750 |
| 125 | 330 | 653 | 808 |
| 150 | 355 | 709 | 864 |
| 200 | 495 | 805 | 1135 |
| 250 | 600 | 855 | 1185 |
| 300 | 698 | 953 | 1325 |
| 350 | 787 | 990 | 1385 |
| 400 | 914 | 1030 | 1445 |
| 500 | 978 | 1030 | 1445 |
▲安装示意图
