▲产品特点

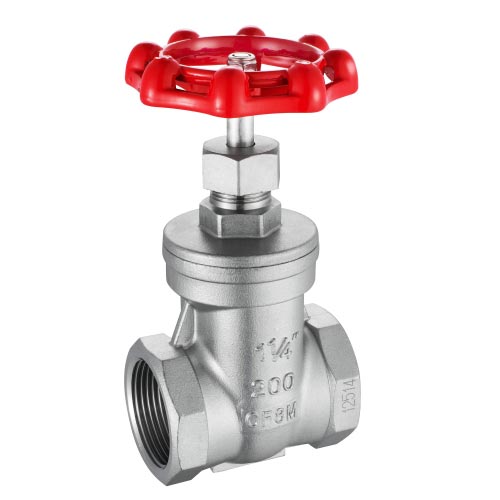

Z15W-16P丝扣闸阀采用金属铜制作而成，主要用于水利、燃气、供暖系统上的安全阀门，经锻压成型的阀体不会有沙眼、外观更加精美，连接方式可采用螺纹连接。
▲执行标准
|
防爆中轴/全流 |
|
|
适用温度范围 |
-20℃ to 120℃ |
|
使用压力 |
≤1.6MPa |
|
设计制造 |
GB/T-12237/ANSI B16.34 |
|
尺寸参照 |
GB/T-9113.1/ASMEB16.5CLASS150 |
|
长度 |
GB/T-12221/ASMWB16.1 |
|
螺纹标准 |
BSPT/BSP/NPT/DIN/JIS/RC/G |
|
检查与测试 |
GB/T-13927/API598 |
▲材料列表
|
部件名称 |
材质 |
|
阀体 |
不锈钢 CF8M CF8 |
|
阀盖 |
不锈钢 CF8M CF8 |
|
闸板 |
不锈钢 CF8M CF8 |
|
阀杆 |
不锈钢 SS316 304 |
|
线条 |
聚四氟乙烯 PTFE |
|
止推垫片 |
聚四氟乙烯 PTFE |
|
填料 |
不锈钢 304 |
|
填料压套 |
不锈钢 SS316 304 |
|
填料压盖螺母 |
不绣钢SS316 304 |
|
手轮 |
- |
|
金属垫片 |
不锈钢 SS304 |
|
弹垫 |
不锈钢 SS304 |
|
螺帽 |
不锈钢 SS304 |
▲外形尺寸
|
DN |
L |
E |
B |
H |
W |
G |
|
|
15 |
1/2" |
52 |
16 |
25 |
90 |
63 |
19 |
|
20 |
3/4" |
57 |
18 |
31 |
98 |
63 |
24 |
|
25 |
1" |
62 |
20 |
38 |
108 |
63 |
31 |
|
32 |
1-1/4" |
71 |
21.5 |
46 |
128 |
73 |
39 |
|
40 |
1-1/2" |
74 |
23 |
51 |
152 |
97 |
45 |
|
50 |
2" |
84 |
24.5 |
65 |
166 |
97 |
57 |
|
65 |
2-1/2" |
105 |
32 |
83 |
198 |
126 |
73 |
|
80 |
3" |
115 |
35 |
98 |
220 |
126 |
85 |
|
100 |
4" |
125 |
40 |
122 |
260 |
140 |
110 |
