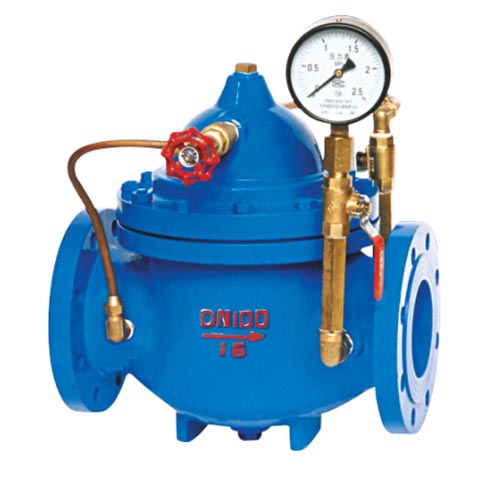

点击图片查看原图
▲产品特点
300X型缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制阀接管系统。利用水力自动操作，可使主阀得到好开启和关闭速度。防止水锤水击的产生，以达到缓闭消声的效果。当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀本产品利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。此阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
▲产品性能
|
公称压力 (MPa) |
壳体试验 (Mpa) |
密封试验 (Mpa) |
气密封试验 (Mpa) |
工作温度 | 适用介质 |
| 1.0 | 1.5 | 1.1 | 0.6 | <80℃ | 水及物理、化学 性质类似于水的介质 |
| 1.6 | 2.4 | 1.76 | 0.6 | ||
| 2.5 | 3.75 | 2.75 | 0.6 |
▲外形及连接尺寸
| DN | L | H1 | H |
| 20 | 150 | 106 | 172 |
| 25 | 160 | 106 | 172 |
| 32 | 180 | 106 | 172 |
| 40 | 200 | 137 | 225 |
| 50 | 205 | 137 | 225 |
| 65 | 215 | 145 | 270 |
| 80 | 245 | 178 | 289 |
| 100 | 292 | 232 | 375 |
| 125 | 330 | 286 | 420 |
| 150 | 355 | 318 | 570 |
| 200 | 495 | 413 | 722 |
| 250 | 600 | 502 | 769 |
| 300 | 698 | 600 | 906 |
| 350 | 787 | 638 | 1025 |
| 400 | 914 | 677 | 1027 |
| 500 | 978 | 677 | 1027 |
▲安装示意图
