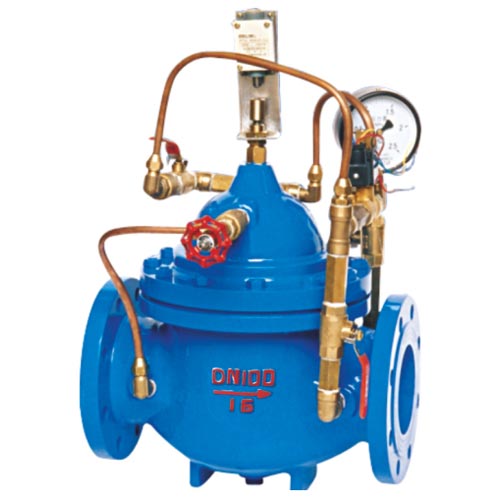

点击图片查看原图
▲产品特点
700X水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时，先由进口压使主阀关闭90%后，水泵停止运转。剩余10%由回水关闭。可预防水锤现象发生。其工作原理:当水泵工作阀门向下游供水时，点此导阀全开，针阀调至适当开度，上 游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水晶单向阀进入主阀控制室，控制室压力升高，主阀被关闭。本产品利用电磁导阀控制，不需要其他装置和能源。节约能源，保养简便，停泵平稳，广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
▲产品性能
|
公称压力 (MPa) |
壳体试验 (Mpa) |
密封试验 (Mpa) |
气密封试验 (Mpa) |
工作温度 | 适用介质 |
| 1.0 | 1.5 | 1.1 | 0.6 | <80℃ | 水及物理、化学 性质类似于水的介质 |
| 1.6 | 2.4 | 1.76 | 0.6 | ||
| 2.5 | 3.75 | 2.75 | 0.6 |
▲外形及连接尺寸
| DN | L | H1 | H |
| 50 | 205 | 160 | 395 |
| 65 | 215 | 180 | 405 |
| 80 | 245 | 200 | 430 |
| 100 | 292 | 270 | 510 |
| 125 | 330 | 310 | 560 |
| 150 | 355 | 320 | 585 |
| 200 | 495 | 370 | 675 |
| 250 | 600 | 430 | 730 |
| 300 | 698 | 480 | 760 |
| 350 | 787 | 525 | 840 |
| 400 | 914 | 580 | 910 |
| 500 | 978 | 635 | 910 |
▲安装示意图
