1.图例
|
|||||
|

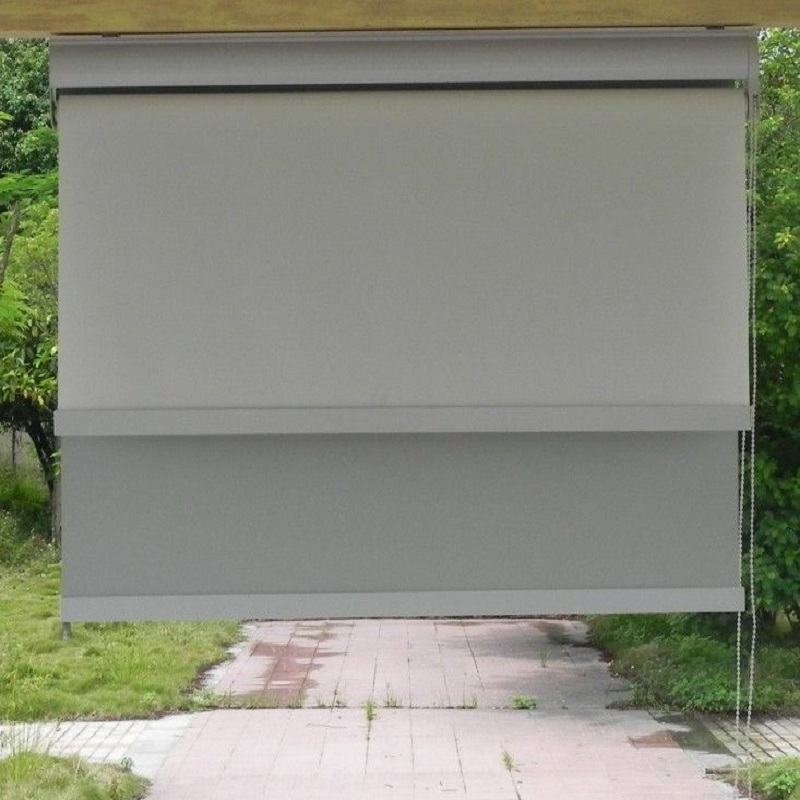

2. 类型 2.1 拉珠(绳)卷帘 2.1 弹簧卷帘 2.1 电动卷帘 |
|||||
|
3. 外观质量 3.1 铝合金型材：构件表面应光洁，无明显擦伤、划痕，不应该有毛刺变形及锐角，明显色差、流挂、露底、皱皮、剥落、锈蚀等。 3.2 帘布 3.2.1 表面应无破洞、折痕、皱条、油污、油渍、明显色差、荷叶边缺陷。 3.2.2 接缝处不应该有裂缝、跳缝、脱线等。 3.3 塑料件：表面光洁，无明显擦伤、划痕，不应该有毛刺及锐角，不应有明显色差皱皮开裂等。 |
|||||
|
4. 操作装置 4.1 拉珠(绳)卷帘：由卷管、下料帘布、底轨、拉珠装置组成。 4.2 弹簧卷帘：由弹簧装置、卷管、下料帘布、底轨组成。 4.2 电动卷帘：由电机、卷管、下料帘布、底轨、导向钢丝绳组成。 |
|||||
| 5.成品帘尺寸偏差 单位：mm | |||||
| 形式 | 成品帘宽度与帘布下料宽度之差 | 帘布下料宽度与成品帘宽度之差 | 对角线长度偏差 | ||
| 对角线长＜3000 | 对角线长≥3000～5000 | 对角线长＞5000 | |||
| 拉珠(绳)卷帘 | ≤45 | ≥100 | 2 | 3 | 4 |
| 弹簧卷帘 | ≤35 | ≥100 | |||
| 电动卷帘 | ≤65 | ≥100 | |||
|
6. 操作性能 6.1 连续性：卷帘伸展、收回不应有停顿、滞阻、松动，整个过程应灵活连续。 6.2 平展：卷帘伸展、收回，帘布应保持整体平展，布应有明显褶皱。 6.3 跑偏：卷帘伸展、收回，帘布边缘不应跑偏至与其他构件接触。 6.4 帘布坠落：卷帘收回后帘布不得自行下坠。 6.5 同步性：帘布同步运行时，多幅帘布应保持同时伸展及收回。 6.6 限位：电动操作两个循环，卷帘伸展收回过程中应有效自动定位于设定位置。 |
|||||
|
7. 操作力 7.1 拉珠(绳)卷帘伸展收回过程的手动操作力不应大于90KN。 7.2 弹簧卷帘伸展收回过程的手动操作力不应大于50KN。 |
|||||
|
8. 卷帘标准安装方式 8.1 外墙面安装（外装） 8.2 室内安装（内装） 8.3 室内安装（暗装） 8.4 窗洞安装（中装） |
|||||
|
9.适用范围 适用于办公楼、学校、酒店、餐厅、酒店等。 |
|||||
