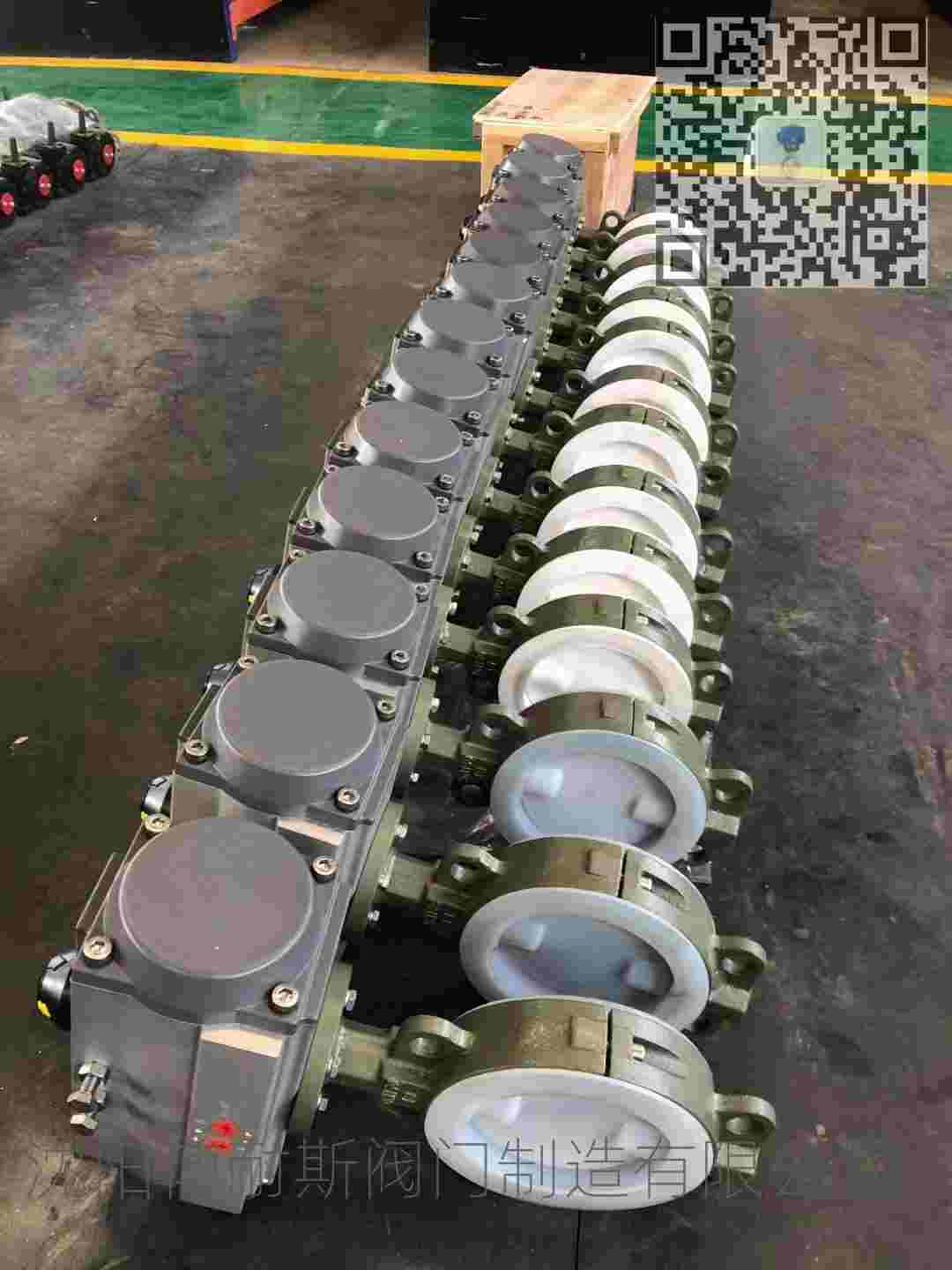

D641F46衬氟气动蝶阀，抗腐蚀性阀门，化工管道自控阀门
D671F46-衬氟气动蝶阀产品说明书资料介绍
博耐斯D671F46-气动衬氟蝶阀由阀体+AT气动执行器+信号反馈开关组合而成。连接方式：对夹，驱动方式：气动，公称通径DN40-DN1200，主要用于管道中，主要用于对介质的切断 接通作用，无流向设计。可用于罐底下料阀，罐底下料阀制作时扭矩可做小 降低启闭摩擦系数 提高阀门的使用寿命
工作原理
结构紧凑，开关轻便，密封严密，通过气源即可控制阀门运转，在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则为全开状态。密封材料耐老化、耐腐蚀，使用寿命长，且密封件可以更换、维修方便，降低成本，是常用的化工管道、化工设备的配套产品。微信：sy1668
气动执行器选型
双作用:通气开、通气关，气源故障保持当前位置
单作用气开式:通气开、断气关，气源故障关闭
单作用气关式:通气关、断气开，气源故障打开
可选附件:换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
电气部分可以选防爆
执行标准
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
性能参数：
| 公称通径DN（mm) | 50～2000 | 50～1600 | |
| 公称压力PN（MPa) | 0.6 | 1 | 1.6 |
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 |
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 |
| 适用温度 | 橡胶：-40℃～90℃氟橡胶：-20℃～200℃ | ||
| 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | ||
| 泄漏率 | 符合GB/T13927-92标准 | ||
| 驱动方式 | 蜗轮传动、电动、气动、液动 | ||
| DN | L | H | HO | A | B | 0.6MPa | 1.0MPa | 1.6MPa | |||
| DO | n-d | DO | n-d | DO | n-d | ||||||
| 50 | 43 | 63 | 235 | 270 | 110 | 110 | 4/14 | 125 | 4/18 | 125 | 4/18 |
| 65 | 46 | 70 | 250 | 270 | 110 | 130 | 4/14 | 145 | 4/18 | 145 | 4/18 |
| 80 | 46 | 83 | 275 | 270 | 110 | 150 | 4/18 | 160 | 8/18 | 160 | 8/18 |
| 100 | 52 | 105 | 316 | 270 | 110 | 170 | 4/18 | 180 | 8/18 | 180 | 8/18 |
| 125 | 56 | 115 | 340 | 310 | 110 | 200 | 8/18 | 210 | 8/18 | 210 | 8/18 |
| 150 | 56 | 137 | 376 | 310 | 110 | 225 | 8/18 | 240 | 8/22 | 240 | 8/22 |
| 200 | 60 | 164 | 430 | 353 | 150 | 280 | 8/18 | 295 | 8/22 | 295 | 8/22 |
| 250 | 68 | 206 | 499 | 353 | 150 | 335 | 12/18 | 350 | 12/22 | 355 | 12/26 |
| 300 | 78 | 230 | 570 | 380 | 150 | 395 | 12/22 | 400 | 12/22 | 410 | 12/26 |
附件选择:
(1)博耐斯D671F46-气动蝶阀的附件主要有：定位器、转换器、继动器、增压阀、保位阀、减压阀、过滤器、油雾器、行程开关、位置发讯器、电磁阀、手轮机构。
(2)附件起补充功能和保证阀运行的作用。必要的就增加，不必要的不增加。不必要时增加附件会提高价格并降低稳定性。
(3)定位器的主要功能是提高输出力和动作速度，不需要这些功能时，可不带，不是带了定位器就好。
(4)对快速响应系统，不要阀动作快，可选转换器。
(5)严格的防爆场合，可选：电气转换器+气动定位器。
(6)电磁阀应选择可靠的产品，防止要它动作时不动作。
(7)重要场合建议不用手轮机构，防止人为误动作。
(8)由生产厂家提供并总成在阀上供货，以保证系统和总成联接的可靠性。
(9)订货时，应提供附件的名称、型号、规格、输入信号、输出信号等。
(10)再重申：请注意这些"小东西"的重要性，尤其是稳定性。
安装注意事项:
1、安装前检查D671F46-气动衬氟蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞
2、将阀门和汽缸均置于关闭状态。
3、将汽缸装到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。
4、安装完毕后，对D671F46-气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察D671F46-气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。
5、蝶阀在安装前应保持干燥，不可露天存放
6、安装蝶阀前要检查管道，确保管道内无焊渣等异物
7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。
8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀法兰，不得使用平焊法兰。
9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免烫伤橡胶件。
10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。
11、装上的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。
12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。
