ZZYP/N/M型自力式压力调节阀
ZZYP/N/M型自力式压力调节阀
概述

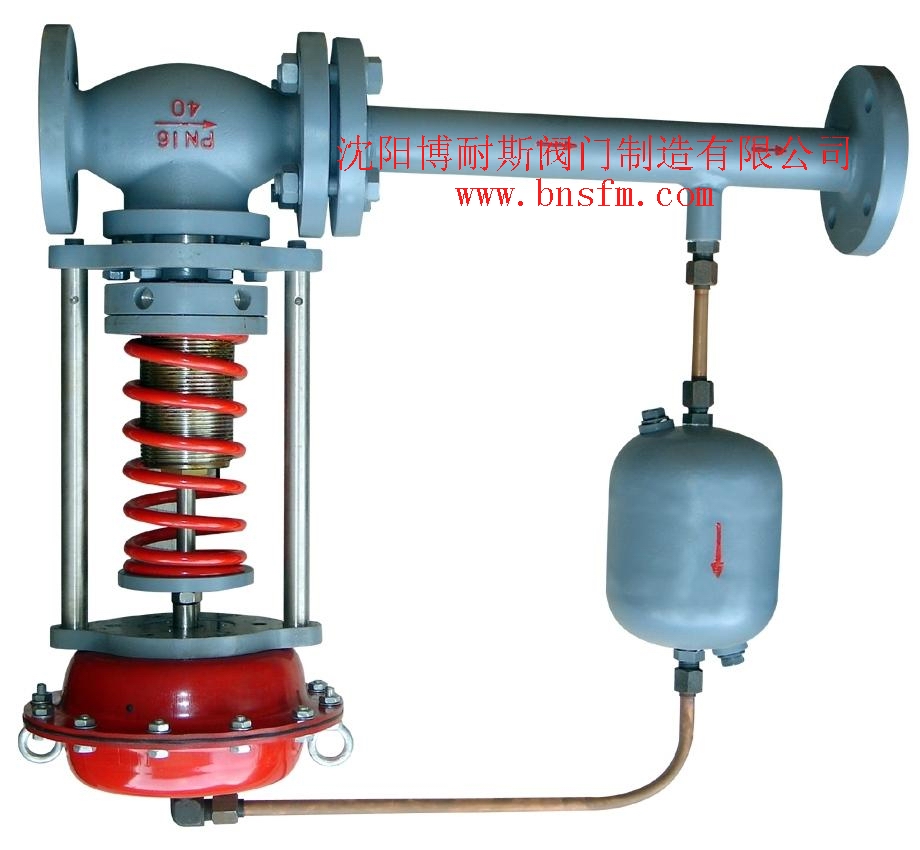

博耐斯ZZYP/N/M型自力式单座/双座/套筒压力调节阀是由阀体、阀座、阀芯、平衡弹簧等部件组成,是一种无需外加能源,利用被调节介质自身压力变化来进行自动调节的阀门,是根据力学原理将被控介质引入执行机构产生力作用推动,控制阀芯元件上下位移达到自动调节,阀前或阀后恒压或减压的节能型产品。该产品的特点是能在无电、无气的场所工作,压力设定值在运行中可在一定范围内随意调整。采用快开流量特性,动作灵敏、密封性能好,适用于石油、化工、电站、轻工、印染等各种工业设备中气体、液体、蒸汽等介质压力的自动控制。
本系列产品执行机构有:薄膜式、活塞式两种;作用形式有:阀前压力调节(K)型(泄压持压型),阀后压力调节(B)型(减压稳压型);附设隔温冷凝罐可在≤350℃温度下使用。根据不同的工况条件可选用不同的阀芯结构型式以及不同执行机构,以适应不同的压力工况。微信:sy1668
主要技术参数
公称通径DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
||
额定流量系数P型Kv
|
7
|
10
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
1750
|
||
额定行程(mm)
|
8
|
10
|
14
|
20
|
25
|
40
|
50
|
||||||||
允许压差(MPa)
|
2.5
|
2.0
|
1.6
|
1.0
|
|||||||||||
公称压力(MPa)
|
1.6 4.0 6.4
|
||||||||||||||
流量特性
|
快开
|
||||||||||||||
压力调节范围(KPa)
|
15~50、40~80、60~100、80~140、120~180、160~220、200~260、240~300、 280~350、330~400、380~450、430~500、480~560、540~620、600~700、680~800 780~900、880~1000、600~1500、1000~2500
|
||||||||||||||
调节(%)
|
±5
|
||||||||||||||
工作温度℃
|
液体≤120;气体≤80;带冷凝器和散热片≤350(适用于高温工况)
|
||||||||||||||
适用介质
|
热水、气体、蒸汽、低粘度介质
|
||||||||||||||
允许泄漏量
|
硬密封(L/h)
|
单座≤10-4×阀额定容量(IV级);双座、套筒≤5×10-3阀额定容量(II级)
|
|||||||||||||
软密封(ml/min)
|
0.15
|
0.30
|
0.45
|
0.60
|
0.90
|
1.7
|
4.0
|
6.75
|
11.1
|
16.0
|
|||||
减压比
|
|
10
|
|||||||||||||
|
1.25
|
||||||||||||||
主要零件材料
材料代号
|
C(WCB)
|
P(304)
|
R(316)
|
|
主要
零件 |
阀体
|
WCB(ZG230-450)
|
ZG1Cr18Ni9Ti(304)
|
ZG1Cr18Ni12Mo2Ti(316)
|
阀芯、阀座
|
1Cr18Ni9Ti(304)
|
1Cr18Ni9Ti(304)
|
1Cr18Ni12Mo2Ti(316)
|
|
阀杆
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
膜片
|
丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
|
|||
膜盖
|
A3、A4钢涂四氟乙烯
|
|||
填料
|
聚四氟乙烯、柔性石墨
|
|||
弹簧
|
60Si2Mn
|
|||
导向套
|
HPb59-1
|
外形连接尺寸(mm)
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|||
L
|
PN16、40
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
||
PN64
|
230
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|||||
B
|
383
|
512
|
603
|
862
|
1023
|
1380
|
1800
|
2000
|
2200
|
|||||||
H
|
压力
调节 范围 KPa |
15~140
|
475
|
520
|
540
|
710
|
780
|
840
|
880
|
915
|
940
|
1000
|
||||
130~300
|
455
|
500
|
520
|
690
|
760
|
800
|
870
|
880
|
900
|
950
|
||||||
280~500
|
450
|
490
|
510
|
680
|
750
|
790
|
860
|
870
|
890
|
940
|
||||||
480~1000
|
445
|
480
|
670
|
740
|
780
|
850
|
860
|
880
|
930
|
|||||||
600~1500
|
445
|
570
|
600
|
820
|
890
|
950
|
1000
|
1100
|
1200
|
|||||||
1000~2500
|
445
|
570
|
600
|
820
|
890
|
950
|
1000
|
1100
|
1200
|
|||||||
A
|
压力
调节 范围 KPa |
15~140
|
φ280
|
φ308
|
||||||||||||
130~300
|
φ230
|
|||||||||||||||
280~1000
|
φ176
|
φ194
|
φ280
|
|||||||||||||
600~2500
|
φ85
|
φ96
|
||||||||||||||
导压管接口螺纹
|
M16×1.5
|
|||||||||||||||
注:阀体法兰及法兰端面距可按用户指定标准制造,如:ANSI,JIS,DIN等标准。
