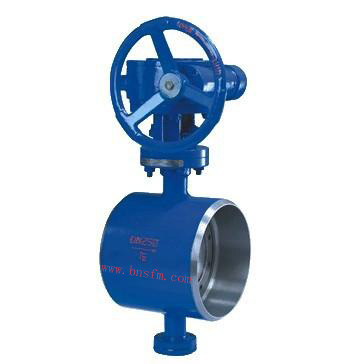

点击图片查看原图
硬密封蝶阀，双向密封焊接蝶阀，铸钢蝶阀，电动蝶阀
产品概述
产品概述
博耐斯D363H对焊式硬密封蝶阀采用J形弹性密封圈和三偏心多层次金属硬密封结构，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作。024-62657366
产品特点
1、采用三偏心蝶阀结构。
2、由于采用焊接结构，使阀门与管道平面达到零泄漏。
3、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。
2、由于采用焊接结构，使阀门与管道平面达到零泄漏。
3、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。
附件
蜗轮、气动执行机构、电动执行机构等
蜗轮、气动执行机构、电动执行机构等
主要技术参数
|
公称通经DN（mm)
|
DN（100～1200）mm、in4～48
|
|
公称压力PN（MPa)
|
强度试验(1.5×PN)密封试验(1.1×PN)
|
|
适用温度
|
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
|
|
适用介质
|
水、蒸汽、热水、油品
|
|
驱动方式
|
蜗轮传动、电动、气动、液动
|
|
压力等级
|
ANSI 150Lb磅级/PN25
|
|
焊接标准
|
GB12224、ANSI B16、25、DIN2559
|
主要零部件材料
|
零件名称
|
材料
|
|
阀体
|
碳钢、不锈钢、铬铝钢
|
|
蝶板
|
碳钢、合金钢、不锈钢
|
|
阀座
|
3不锈钢、钴基硬质合金
|
|
轴套
|
不锈钢
|
|
阀杆
|
不锈钢、特殊材料
|
|
填料
|
柔性石墨
|
主要外形及连接尺寸
|
公称通经
|
主要尺寸
|
公称通经
|
主要尺寸
|
||||||
|
in
|
DN(mm)
|
L
|
H1
|
H
|
in
|
DN(mm)
|
L
|
H1
|
H
|
|
4
|
100
|
190
|
270
|
370
|
18
|
450
|
330
|
535
|
820
|
|
5
|
125
|
200
|
295
|
390
|
20
|
500
|
350
|
560
|
900
|
|
6
|
150
|
210
|
308
|
416
|
24
|
600
|
390
|
630
|
980
|
|
8
|
200
|
230
|
370
|
530
|
28
|
700
|
430
|
670
|
1100
|
|
10
|
250
|
250
|
450
|
580
|
32
|
800
|
470
|
800
|
1300
|
|
12
|
300
|
270
|
465
|
630
|
36
|
900
|
510
|
850
|
1370
|
|
14
|
350
|
290
|
475
|
595
|
40
|
1000
|
550
|
880
|
1480
|
|
16
|
400
|
310
|
505
|
755
|
48
|
1200
|
630
|
1000
|
1690
|
