芯片水溶性锡膏清洗-半导体芯片封装清洗-合明科技
点击图片查看原图
产品: 浏览次数:65芯片水溶性锡膏清洗-半导体芯片封装清洗-合明科技

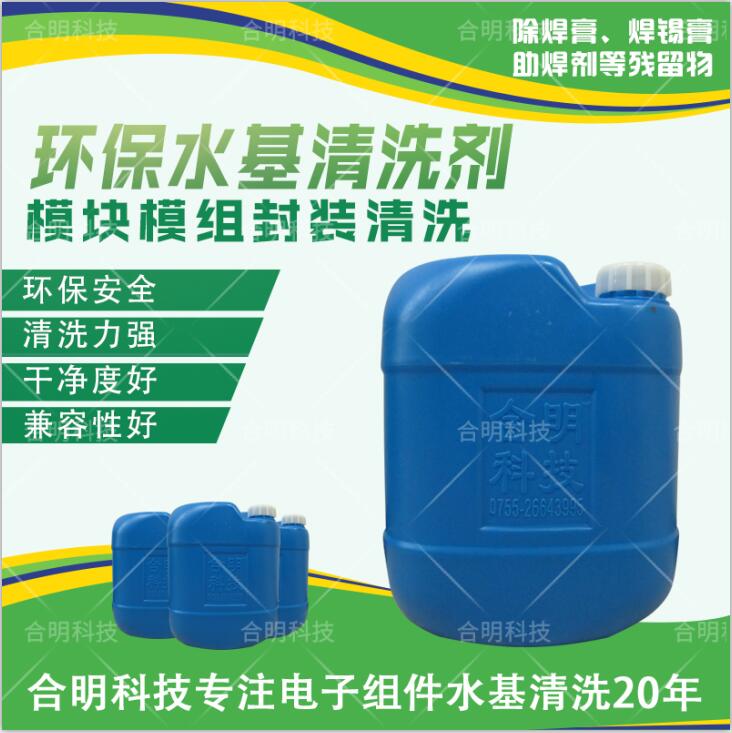

品牌: 合明科技Unibright
规格: 20L/桶
产地: 惠州
用途: 半导体器件封装前清洗
单价: 面议
最小起订量: 5 桶
供货总量: 9999 桶
发货期限: 自买家付款之日起 7 天内发货
有效期至: 长期有效
最后更新: 2021-11-18 13:36
  询价
详细信息

芯片水溶性锡膏清洗-半导体芯片封装清洗-合明科技

合明科技专注精密电子清洗技术20多年,是SMT贴装/DIP封装,功率半导体器件及芯片封装精密清洗工艺技术方案、产品、清洗设备提供商。精密电子清洗除焊后助焊剂、锡膏、焊膏、球焊膏、焊锡膏、锡渣等残留物。水基系列产品,精细化对应涵盖从半导体封测到PCBA组件终端,包括有水基和半水基清洗剂,碱性和中性的水基清洗剂等。具体表现在,在同等的清洗力的情况下,合明科技的兼容性较佳. 先进封装包括倒装芯片、WLCSP晶圆级芯片封装、3D IC集成电路封装、SiP系统级封装、细间距封装等等。

产品应用:半导体器件封装前清洗,SIP清洗,POP清洗,IGBT功率器件清洗,PCBA焊后清洗,以及电子产品装配线钢网清洗,设备保养清洗等清洗领域。

半导体芯片清洗剂 芯片水溶性锡膏清洗 合明科技

随着电子信息产业的高速发展,电子产品向小型化、智能化、多功能、高可靠性方向发展。在集成电路芯片尺寸逐步缩小,集成度不断提高的情况下,电子工业对集成电路封装技术提出了越来越高的要求,因此半导体芯片键合区的质量直接影响到集成电路器件的可靠性。半导体芯片是通过在半导体片材上进行浸蚀,布线,制成的能实现某种功能的半导体器件。制造过程中需要在半导体芯片的表面电镀一层铝作为有源区金属层,参加电化学反应,在半导体芯片与框架键合步骤中,通常会采用锡铅焊料焊接,因此在真空回流焊后,芯片表面以及周边会残留大量助焊剂污染物;但残留的助焊剂会导致芯片表面的铝层变色,表面张力降低,如不清洗将直接影响到后续金线和铝层的键合失效,以及会降低后续封装过程的可靠性。
COB邦定清洗:COB邦定是在洁净的PCB板上用粘接胶将芯片粘接,进行性能测试后进行胶封固化封装入库。上述工艺过程无论是在粘接还是在胶封都需要洁净的界面来保证产品的可靠性。合明科技研发的清洗剂配合合适的清洗工艺能为COB邦定提供洁净的界面条件。
运城半导体芯片清洗剂
水基LED芯片清洗剂采用烷基醇酰胺烷氧基聚氧乙烯醚、失水山梨醇脂肪酸烷氧基聚氧乙烯醚等制成水基型LED芯片清洗剂,虽然对LED芯片清洗率达99 .5%,但对复杂的半导体芯片的清洗往往达不到预想的要求,而且而且由于清洗剂组分复杂,多种成分不易直接获得,需经过多步反应得到,不够经济实用。而且清洗剂中需大量的三氟乙醇溶剂,会对人体的生殖系统造成损害,仍存在氟,如果清楚不,长期也会造成键合失效。由于led芯片是一种固态的半导体器件,就是一个P-N结,它可以直接把电转化为光。led芯片的组成:由金垫、P极、N极、PN结、背金层构成(双pad芯片无背金层)组成。因此半导体芯片和LED芯片相比在组成上有较大不同,组分更加复杂,而且结构更加精细,其中的苯甲酸钠、苯甲酸胺或水杨酸钠对半导体芯片的铝层仍具有一定的腐蚀性,因此LED芯片的清洗剂并不能适用半导体芯片的清洗要求
运城半导体芯片清洗剂
倒装芯片工艺清洗:在倒装芯片通过回流焊焊接在基板上后,需用填充料对裸片进行填充,故任何的焊后残留都会让填充效果存在分层、空洞和条纹等界面缺陷。所以对芯片和基材之间狭小空间里的助焊剂残留物是一项不可缺少的工序。合明科技研发的清洗剂具有的清洗能力和渗透能力,将残留去除,有效防止分层和条纹缺陷;清洗后可为倒装芯片的底部填充提供适当的润湿度,有效防止空洞产生。
运城半导体芯片清洗剂
BGA植球助焊膏锡膏清洗:在BGA植球工艺,无论采用助焊膏+锡球的植球方法还是采用锡膏+锡球的植球方法,焊接后都会留下导致电子迁移,漏电和腐蚀风险的焊后松香残留。需通过清洗工艺将风险降低,提高可靠性。
功率器件和半导体封装前通常会使用助焊剂和锡膏等作为焊接辅料,这些辅料在焊接过程或多或少都会有部分残留物,还包括制程中沾污的指印、汗液、角质和尘埃等污染物。同时,功率器件和半导体的引线框架组装了铝、铜、铂、镍等敏感金属等相当脆弱的功能材料。这些敏感金属和特殊功能材料对清洗剂的兼容性提出了很高的要求。
