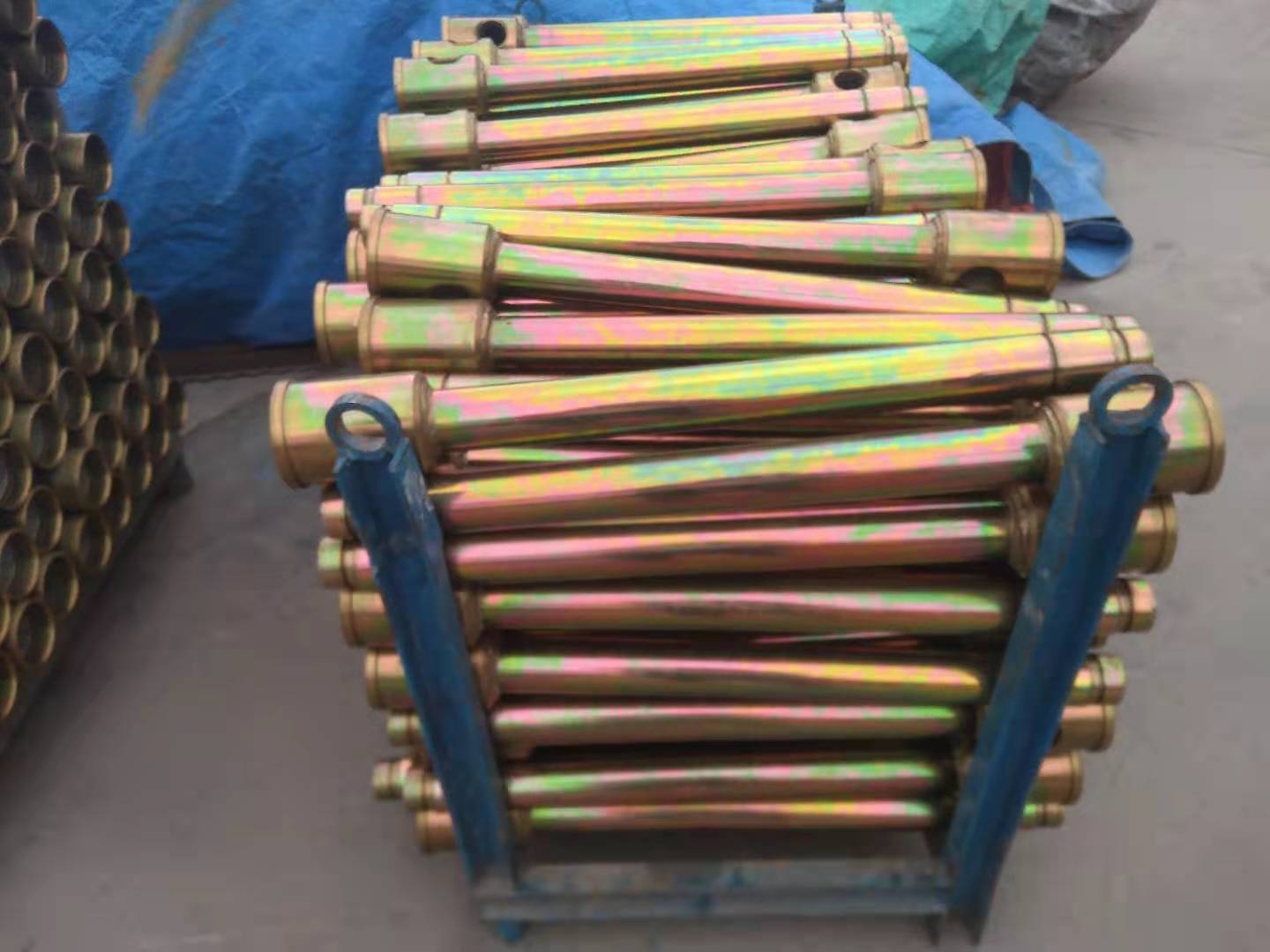

内注式单体液压支柱
产品简介：
一、 产品多款型号：
DN 型内注式单体液压支柱共有 12 种型号和规格， 分别为： DN06-250/80、 DN08-250/80、
DN10-250/80、 DN12-250/80、 DN14-250/80、 DN16-250/80、 DN18-250/80 、 DN20-300/90、
DN22-300/90 、 DN25-250/90 DN28-200/90、 DN31. 5-160/90。
二、 型号的意义：
（以 DN18-250/80 为例）：
D—单体支柱， DN20-300/90，
N—内注式，
18—支柱最大高度为 1800mm ，
250—支柱工作阻力为 250KN,
80—支柱缸径为 80mm。
三、 支柱的用途及适用范围：
1、 支柱的用途
DN 型内注式单体液压支柱为恒阻式支柱， 与金属铰接顶梁配合适用于煤矿一般机械化采三）、 悬浮式单体液压支柱
产品简介：
一、 产品概述：
DWX 型悬浮式单体液压支柱与 DZ 型活塞式液压支柱相比， 具有行程大、 无内泄漏、 无焊
缝、 重量轻、 无污染等优点， 采用美国先进 EPNi 表面处理工艺， 具有防腐、 耐磨、 硬度高等
特点。 与传统相比具有安全系数高， 抗偏载能力强， 易于检测维修， 绿色环保， 性价比高等。
二、 产品多款型号：
DWX 型 悬 浮 式 式 单 体液压 支 柱 共 有 12 种 型 号 和 规 格 ， 分 别 为 ： DW35-250/100X、
DW31. 5-250/100X、 DW28-300/100X、 DW25-300/100X、 DW22-300/100X、 DW20-300/100X、
DW18-300/100X 、 DW16-300/100X 、 DW14-300/100X 、 DW12-300/100X 、 DW10-300/100X 、
DW08-300/100X、 DW06-300/100X、
三、 型号的意义： （以 DW18-300/100X 为例）：
D—单体支柱，
W—外注式，
18—支柱最大高度为 1800mm ，
300—支柱工作阻力为 300KN,
100—支柱缸径为 100mm。
X—悬浮式
四、 该产品有如下特点：
1、 采用柱塞悬浮式技术原理， 支柱悬浮力达到工作阻力的五分之四， 立柱的受力仅为五
分之一。 从而大大提高了支柱的稳定性和安全性， 提高了支柱的支撑高度， 承载能力和抗偏
载能力。
2、 悬浮式液压支柱无圆弧焊缝， 无内泄露， 用肉眼直观检查， 支柱一旦泄露， 可随时更
换支柱， 使支柱变得更安全， 避免了支柱因存在内泄露而造成的支柱虚顶和烦琐的检测工作。
3、 悬浮式液压支柱三用阀设计于手把体上， 注液时三用阀不随活柱升高， 增加了支柱的
工作行程， 一种规格可替代 DZ 型支柱 2～4 个规格， 便于井下现场管理和使用， 减轻了矿工
的劳动强度。
4、 悬浮式液压支柱各密封点采用密封补偿和涨紧技术， 密封件的更换十分方便， 装拆维
修简单， 只需更换损坏的零部件。
5、 悬浮式液压支柱采用了镍磷-硼化学镀表面处理技术、 防腐、 耐磨性强， 可用井下中
性水作为工作介质， 是环保型支柱设备。
6、 活柱采用独创的热处理加工工艺， 提高了产品的防炮崩、 防机械损伤和抗折弯能力，
降低了支柱的维修量， 提高了产品的安全性。
五、 适用范围：
DWX 型(悬浮式) 单体液压支柱是一种新型外部供液的恒阻单体液压支柱， 是高档机械化
普采工作面的配套设备， 也是综采工作面的端头支护设备。 普遍适用于煤矿回采工作面的顶
板支护和端头支护， 由于该产品承载能力大、 抗偏载能力强、 工作行程大、 适用范围广， 因
而可广泛应用于薄煤层、 中厚煤层及较厚煤层工作面。
煤工作面顶板的支护， 也可用于综合机械化采煤工作面端头支护或临时支护。
2、 适用范围：
⑴煤层倾角：
煤层倾角小于 20° 的缓倾斜回采工作面, 采取一定安全措施后亦可用于倾角为 25° ～35°
的回采工作面。
⑵高度：
不大于支柱的最大高度， 即 DN18型支柱最大支撑高度为 1. 8m， 支撑高度变化范围一般为 1. 3～
1. 8m； DN22 型支柱最大支撑高度为 2. 2m， 支撑高度变化范围一般为 1. 6～2. 2m 等等。
⑶煤层顶、 底板条件
1) 底板不宜过软, 支柱压入底板深度以不恶化顶板状况， 不影响支柱回收为限, 否则需采
取“穿鞋”、 换大底座等措施；
2) 顶板冒落情况良好, 不影响支柱回收， 对于破碎顶板， 应采取铺设金属网等防止顶板漏
顶措施；
3) 老顶来压强度低于Ⅲ级。 对于老顶来压显现强烈的工作面， 应采取减小支 4 柱间距
和行距、 密集支柱等技术措施；
4) 支柱在承压过程中不应以支柱的中部作为推溜千斤顶的支点推溜；
5) 在炮采工作面使用时， 应采取措施防止支柱的活柱表面被崩坏。 ?
四、 订购须知：
一般只需要知道你所需要的内注式单体液压支柱为多少长度的就 OK 了
（二）、 外注式单体液压支柱
产品简介：
一、 产品用途：
单体液压支柱结构简单、 维修方便、 操作容易、 使用安全、 初撑力有保证、 有利于采煤
工作面的顶板管理， 使用越来越广泛， 深受井下职工的欢迎， 我公司现生产 DW 型外注式单体
液压支柱。
DW 型外注式单体液压支柱为恒阻式支柱， 具有不同顶板条件， 不同矿山压力的要求。 它
与不同规格的金属铰接顶梁或长排梁相配合， 可适用于煤层倾角在 35° 以下的任何采煤工作
面。 对于用冲击地压的采煤工作面， 支柱可以更换大流量的三用阀， 护要求
二、 产品多款型号：
DW 型外注式单体液压支柱共有 12 种型号和规格， 分别为： DW06-300/100、 DW08-300/100、
DW10-300/100、 DW12-300/100、 DW14-300/100、 DW16-300/100、 DW18-300/100、 DW20-300/100、
DW22-300/100、 DW25-300/100、 DW28-250/100、 DW31-200/100、
三、 型号的意义： （以 DW18-300/100 为例）：
D—单体支柱，
W—外注式，
18—支柱最大高度为 1800mm ，
300—支柱工作阻力为 300KN,
100—支柱缸径为 100mm。
四、 使用工具：
泵站， 注液枪， 液箱， 卸载手把
五、 使用注意事项：
1、 保持清洁度， 不用时用塑料碗堵严阀孔； 严禁猛打猛摔， 使支柱弯曲变形
2、 用含 M10 或 MTD 乳化剂 1—2%的乳化液与清水配制而成， 清水要经过净化处理， 酸
碱度要符合要求
3、 升柱时支柱首次使用， 要先把支柱生起， 然后卸载以便排出柱内空气。 注液枪严禁对
人， 注液枪锁扣要锁紧三用阀， 缓慢扳动注液枪的扳机， 使液体进入支柱而升起， 一直使支
柱撑紧顶板为止， 挂好防倒链。 支柱的支撑位置要与顶板垂直。 安全伐出液口不要面向人走
的通道， 以免支柱受压下降时喷液伤人
4、 回柱时将回撤勾插入支柱上的卸载口一端。 操作者要站到安全位置， 向上板动回撤
勾， 柱内乳化液便由进液嘴泄出而降柱， 然后回柱。 已回出的支柱应头部朝上存放在工作面，
以免将伐弄脏
六、 订购须知：三）、 悬浮式单体液压支柱
产品简介：
一、 产品概述：
DWX 型悬浮式单体液压支柱与 DZ 型活塞式液压支柱相比， 具有行程大、 无内泄漏、 无焊
缝、 重量轻、 无污染等优点， 采用美国先进 EPNi 表面处理工艺， 具有防腐、 耐磨、 硬度高等
特点。 与传统相比具有安全系数高， 抗偏载能力强， 易于检测维修， 绿色环保， 性价比高等。
二、 产品多款型号：
DWX 型 悬 浮 式 式 单 体液压 支 柱 共 有 12 种 型 号 和 规 格 ， 分 别 为 ： DW35-250/100X、
DW31. 5-250/100X、 DW28-300/100X、 DW25-300/100X、 DW22-300/100X、 DW20-300/100X、
DW18-300/100X 、 DW16-300/100X 、 DW14-300/100X 、 DW12-300/100X 、 DW10-300/100X 、
DW08-300/100X、 DW06-300/100X、
三、 型号的意义： （以 DW18-300/100X 为例）：
D—单体支柱，
W—外注式，
18—支柱最大高度为 1800mm ，
300—支柱工作阻力为 300KN,
100—支柱缸径为 100mm。
X—悬浮式
四、 该产品有如下特点：
1、 采用柱塞悬浮式技术原理， 支柱悬浮力达到工作阻力的五分之四， 立柱的受力仅为五
分之一。 从而大大提高了支柱的稳定性和安全性， 提高了支柱的支撑高度， 承载能力和抗偏
载能力。
2、 悬浮式液压支柱无圆弧焊缝， 无内泄露， 用肉眼直观检查， 支柱一旦泄露， 可随时更
换支柱， 使支柱变得更安全， 避免了支柱因存在内泄露而造成的支柱虚顶和烦琐的检测工作。
3、 悬浮式液压支柱三用阀设计于手把体上， 注液时三用阀不随活柱升高， 增加了支柱的
工作行程， 一种规格可替代 DZ 型支柱 2～4 个规格， 便于井下现场管理和使用， 减轻了矿工
的劳动强度。
4、 悬浮式液压支柱各密封点采用密封补偿和涨紧技术， 密封件的更换十分方便， 装拆维
修简单， 只需更换损坏的零部件。
5、 悬浮式液压支柱采用了镍磷-硼化学镀表面处理技术、 防腐、 耐磨性强， 可用井下中
性水作为工作介质， 是环保型支柱设备。
6、 活柱采用独创的热处理加工工艺， 提高了产品的防炮崩、 防机械损伤和抗折弯能力，
降低了支柱的维修量， 提高了产品的安全性。
五、 适用范围：
DWX 型(悬浮式) 单体液压支柱是一种新型外部供液的恒阻单体液压支柱， 是高档机械化
普采工作面的配套设备， 也是综采工作面的端头支护设备。 普遍适用于煤矿回采工作面的顶
板支护和端头支护， 由于该产品承载能力大、 抗偏载能力强、 工作行程大、 适用范围广， 因
而可广泛应用于薄煤层、 中厚煤层及较厚煤层工作面。
