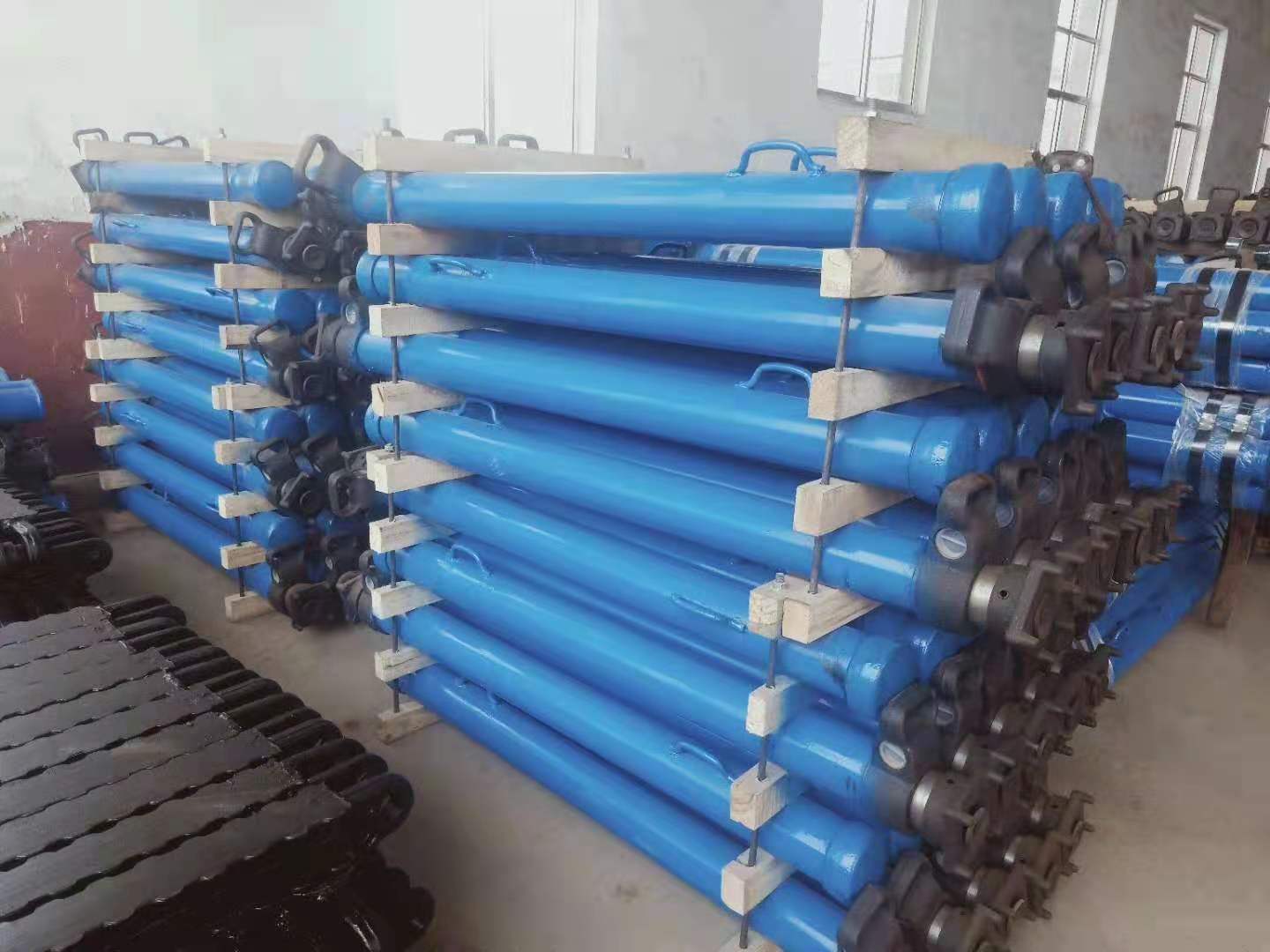

单体液压支柱是由手把体、 柱头、 顶盖、 底座、 活塞、 圆柱销、
连接钢丝、 复位弹簧、 油缸、 活柱等配件组成， 加上附属配件三用阀、
注液枪、 卸载把手等完成支柱的全部工作， 它们的具体作用如下：
三用阀： 三用阀由单向阀、 卸载阀、 安全阀组成， 靠它完成支柱的伸
缩。
手把体： 手把体是单体液压支柱上唯一的一个可用手抓住的零件， 对
搬运、 支设、 移动支柱非常重要。 手把体内装有防尘圈、 导向环。 它
通过手把体连接钢丝与油缸相连接， 能绕油缸自由转动便于操作和搬
运。
柱头： 柱头是支柱上安装三用阀的地方， 承受和传递支柱的载荷。
顶盖： 顶盖是可更换件， 它通过三个弹性圆柱销与活柱体的柱头（或
接长柱筒） 连接在一起， 将顶板岩石的压力传递到支柱上， 并利用四
爪与楔卡防止顶板来压时支柱滑倒失效。
底座： 底座体由底座、 弹簧挂环、 O 形密封圈、 防挤圈等组成。 它是
支柱底部密封和承载的零件。 它通过连接钢丝与油缸相连接。
活塞： 活塞是支柱的活柱体和液压缸之间密封的零件， 当支柱受力时
承受一定的载荷和弯矩。
圆柱销： 圆柱销是重要的连接、 固定用配件， 它将顶盖和活柱连接。
连接钢丝： 连接钢丝是重要的连接工具， 手把体通过连接钢丝和油缸、顶盖、 底座、 活塞相连接。复位弹簧： 复位弹簧是单体液压支柱在进行回收时， 使活柱筒快速回
缩的重要零件。
油缸： 油缸是支柱下部承载杆件。
活柱： 活柱体是支柱上部承载杆件。 根据油缸的外径可以确定出活柱
的内外径。
注液枪： 注液枪是向支柱供液的主要工具， 由注液管、 锁紧套、 手把、
顶杆、 隔离套、 单向阀等构成。
卸载把手： 转动卸载手把， 推动阀套轴向移动， 卸载阀开启， 支柱内
的乳化液外溢， 活柱在自重和复位弹簧作用下回缩
