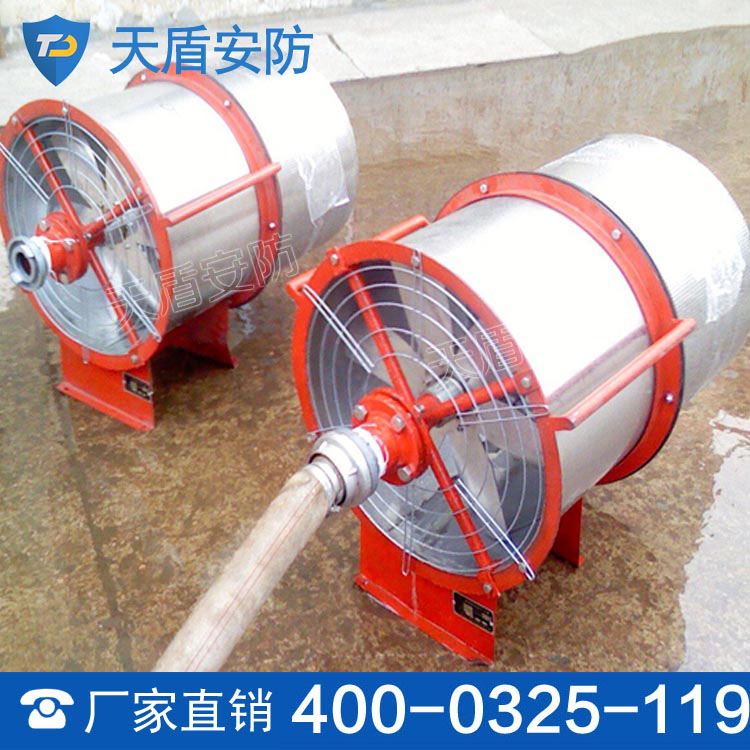

PF4自吸式高倍数泡沫产生器 自吸式产生器销售 灭火设备
点击图片查看原图
产品: 浏览次数:150PF4自吸式高倍数泡沫产生器 自吸式产生器销售 灭火设备
品牌: PF4自吸式高倍数泡沫产生器
单价: 3500.00元/
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2020-11-07 10:00
  询价
详细信息

大家好,欢迎来到比抖音小视频还要火一点点的天盾小课堂!今天,小编给大家介绍一下深受工人们喜欢的东西。大家听到这儿是不是很疑惑那?它真的是“小小身材作用大”。说到这,大家是不是想要详细的了解一下呢?那么我们就一起来解答一下它的神奇之处吧!

PF4自吸式高倍数泡沫产生器   tdaf002

PF4自吸式高倍数泡沫产生器水平固定安装在油罐顶壁上,是产生和喷射空气泡沫的灭火设备。当泡沫消防车或固定消防泵供给的泡沫混合液流,经输送管道通过产生器时,吸入大量空气产生泡沫,将泡沫喷入燃烧液面上形成泡沫层或一层膜,是低倍数液上喷射泡沫灭火系统的关键设备。

PF4自吸式高倍数泡沫产生器适用于独立的甲、乙、丙类液体储罐库区和消防设施不足的企业附属甲、乙、丙液体储罐区。

PF4自吸式高倍数泡沫产生器结构原理

PF4自吸式高倍数泡沫产生器主要由壳体组,泡沫喷管组和导板三个部分组成。

当泡沫混合液流过产生器喷嘴时,形成扩散的雾化射流,在其周围产生负压,从而吸入大量空气形成空气泡沫。空气泡沫通过泡沫喷管和导流板输入储罐内,沿罐壁淌下,平稳地覆盖在燃烧液面上,进行灭火。

PF4自吸式高倍数泡沫产生器使用说明

1、泡沫产生器进口标定工作压力为0.5MPa,也可以在0.30.5 MPa压力范围内使用,但混合液量和泡沫量相应变化。

2、消防泵供水系统,可以配套使用压力式空气泡沫比例混合装置或环泵式比例混合器向产生器输送空气泡沫混合液。

3、本产生器适合配用3%型和6%型各种类型泡沫液。

4、为防止易燃液体储罐内空气蒸发外泄,壳体出口端必须安装密封玻璃,该玻璃一面刻有易碎裂痕,混合液流压力在0.1~0.2MPa时即可冲碎。有易碎裂痕的一面应朝喷出口方向安装。

5、导流板安装在储罐内壁上,保证泡沫沿罐壁淌下,均匀地覆盖在燃烧液面上,以提高灭火效果。

6、泡沫产生器进口管孔径不得小于R所规定的尺寸

PF4自吸式高倍数泡沫产生器结构说明:

1、壳体组(其中包括喷嘴、密封玻璃等):用于确定混合液量大小、吸进空气产生泡沫。

2、导流板组:安装于罐体内,使泡沫能沿储罐内壁流淌到燃烧液面上。

3、喷管组(用户自制件):将泡沫由壳体传送至罐壁内,参考图2其中焊接法兰连接,垫片由厂家提供,其余用户现场自制。

4、产生器进口端(用户自制件):系统管网与壳体相连接件,圆锥螺纹连接,可用螺纹弯头与管道连接(制作尺寸以产品说明书作为参考)。

PF4自吸式高倍数泡沫产生器安装

PF4自吸式高倍数泡沫产生器应水平安装在储罐壁上部,不易安装在储罐顶部。安装时导流板组上的防尘罩板朝下,不易侧装。用于外浮顶储罐时,应安装在储罐顶端的泡沫导流罩上。安装前先在储罐壁上开孔,储罐上部要留有足够的空间,产生器进口要高于储罐储存液面线一定尺寸,以免影响泡沫质量及泡沫形成,并防止液体从产生器口流出。

因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实。
