大家好，欢迎来到比抖音小视频还要火一点点的天盾小课堂！今天，小编给大家介绍一下深受工人们喜欢的东西。大家听到这儿是不是很疑惑那？它真的是“小小身材作用大”。说到这，大家是不是想要详细的了解一下呢？那么我们就一起来解答一下它的神奇之处吧！
PC8泡沫产生器 tdaf002
PC8泡沫产生器，又称空气泡沫发生器，是一种固定安装在油罐上，产生和喷射空气泡沫的灭火设备。当泡沫消防车固定消防泵供给的泡沫混合液流，经输送管道通过产生器时，形成空气泡沫，扑灭油类火灾。一般有四种型号：，PC-8，PC-16，PC-24，具体指标如下：
PC8泡沫产生器技术参数如下：
型号 ：工作压力为0.5MPa时，混全液为4升/秒，泡沫发生量为25升
型号 PC-8：工作压力为0.5MPa时，混全液为8升/秒，泡沫发生量为50升
型号 PC-16：工作压力为0.5MPa时，混全液为16升/秒，泡沫发生量为100升
型号PC-24：工作压力为0.5MPa时，混全液为24升/秒，泡沫发生量为150升
PC8泡沫产生器工作压力范围0.2-0.5MPa。
PC8泡沫产生器玻璃片在0.1-0.2MPa压力
PC8泡沫产生器结构原理

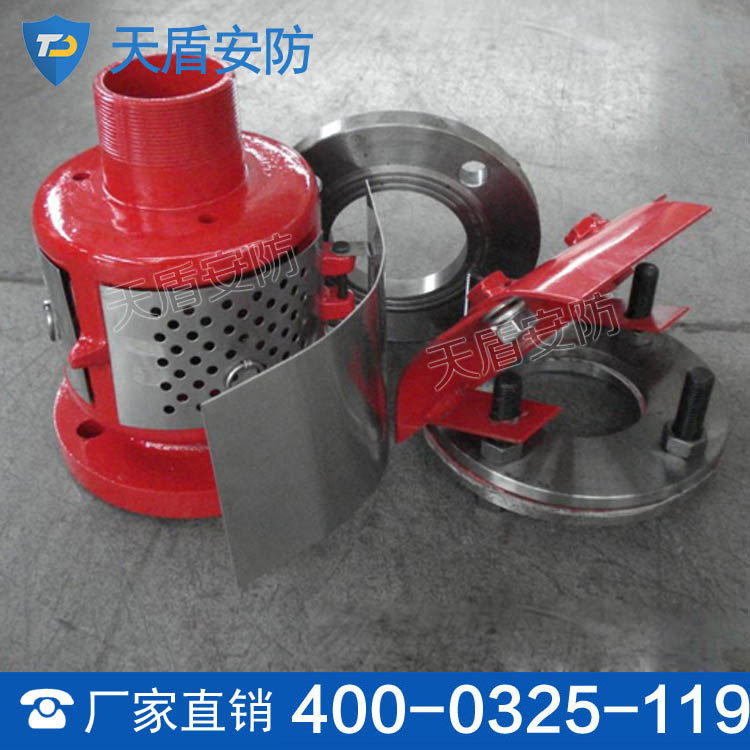

PC8泡沫产生器主要由壳体组、泡沫喷管组和导板组三个部份构成。
当泡沫混合液流过产生器喷咀时，形成扩散的雾化射流，在其周围产生负压，从而吸入大量空气形成空气泡沫，空气泡沫通过泡沫喷管和导板输入贮罐内，沿罐壁淌下，平稳地复盖在燃烧液面上。
1、密封玻璃2、玻璃压圈3、喷咀4、滤网5、罩板6、壳体 7、泡沫喷管组8、壳体组9、导板组
PC8泡沫产生器使用说明
1、空气泡沫产生器进口标定工作压力为0.5Mpa，也可以在0.3—0.5Mpa压力范围内使用，但混合量和泡沫量相应变化。
2、从水泵上要配有PH32、PH64型空气泡沫混合器按比例输送空气泡沫液。
3、本产生器配有3%型和6%型普通空气泡沫液。
4、为防止易燃液体贮罐内气体蒸发外漏，壳体出口端必须安装密封玻璃。该玻璃一面刻有易碎裂痕，混合液流压力在0.1—0.2Mpa时即可冲碎。易碎裂痕一面应朝喷出口方向安装。
5、导板安装在贮罐内壁上，保证泡沫罐壁淌下、平稳地复盖在燃烧液面上，以提高灭火效果。
6、空气泡沫产生器进口管孔径不得小于D所规定的尺寸。
PC8泡沫产生器安装保养
1、空气泡沫产生器上有产品标牌，注明产品名称、型号、规格、制造日期和厂名，安装前要根据产品型号参照图2和表3所列尺寸由用户自行配制泡沫喷管组。
2、罐壁上开孔位置和尺寸参照图4和表5。
3、先将导板组装在贮罐内壁上，然后再装泡沫喷管组和壳体组，罩板应在上方。
4、安装结束后进行泡沫喷射试验一次，以观察喷射泡沫是否正常，水泵供水压力和产生器进口压力是否符合要求；管路有无渗漏现象等，后安装好密封玻璃。
5、空气泡沫产生器整个管道必须保证畅通，要经常检查是否有堵塞现象。密封玻璃是否完好。
6、为了避免和减轻贮罐壁变形时对管道的破坏，好在生产器进口管道中安装一段相同口径的金属软管。
因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实。
