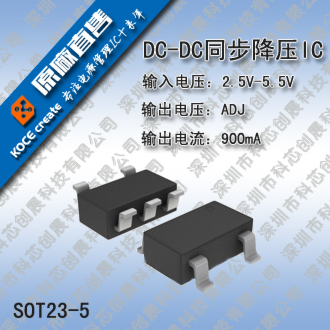

是一款输出、恒定频率、同步降压型DC/DC转换器.这款以中等功率应用为对象的器件可在2.5V至5.5V的输入电压范围内工作,输出电压可在5.5V至0.6V的范围内进行调节,因此成为单节锂电池供电型应用的理想选择.100%的占空比延长了便携式系统中的电池使用寿命,同时操作过程中的静态电流为250uA,在停机状态下则降至1uA或更低.
内部同步0.35Ω、1A电源开关可在无需使用外部肖特基二极管的情况下提供高效率.1.5MHz的恒定开关频率允许采用小表面贴装型电感器和电容器.
特性
高效率:高达95%
卓越的电压和负载瞬态响应的电流模式操作
输出电流700mA
静态电流:仅250uA
1.5MHz 恒定频率操作
低接通电阻RDS(ON) 内部开关:0.35Ω
输出电压范围:5.5V至0.6V(固定/可调节)
短路保护
高开关电流: 1A
无需肖特基二极管(VOUT<4.3V)
停机电流:IQ<1Ua
快充功能的同步降压转换器IC
