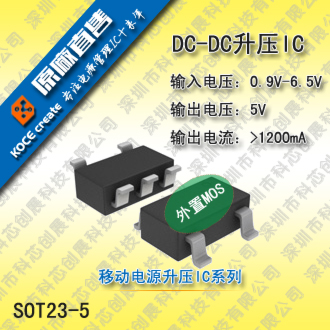

是一种高效率、低纹波、工作频率高的 PFM同步升压 DC-DC 变换器。系列产品仅需要三个元器,就可完成将低输入的电池电压变换升压到所需的工作电压，非常适合于便携式1～3 节普通电池应用的场合。电路采用了高性能、低功耗的参考电压电路结构，同时在生产中引入修正技术，保证了输出电压的高输出精度及低温度漂移。内置的同步开关管可极大降低开关管上的损耗，使效率最高可达95%。工作PFM模式，可有效降低轻载模式下的损耗，提高设备的使用周期。同时，芯片低的静态电流可进一步降低系统损耗。可提供SOT-23-3, SOT-23-5, SOT-89,TO-92封装形式,SOT23-5封装内置EN使能端，可控制变换器的工作状态，可使它处于关断省电状态，功耗降至最小。
特点
•最高工作频率:300KHz
•输出电压:2.5V～5.0V（步进 0.1V）
•低静态电流：15uA
•输出精度:优于±2.5%
•最高效率:95%
•低纹波，低噪声
•封装尺寸：SOT89,SOT23,TO-92。
用途
• MP3、数码相机、蓝牙耳机、电子词典、摄像机、PDA及手持电话等便携式设备的电源部分；
• LED手电筒、LED灯、遥控玩具；
•血压计、汽车防盗器、防丢器；
•无线鼠标键盘、充电器等使用1-3节干电池供电的电子设备的电源部分。
