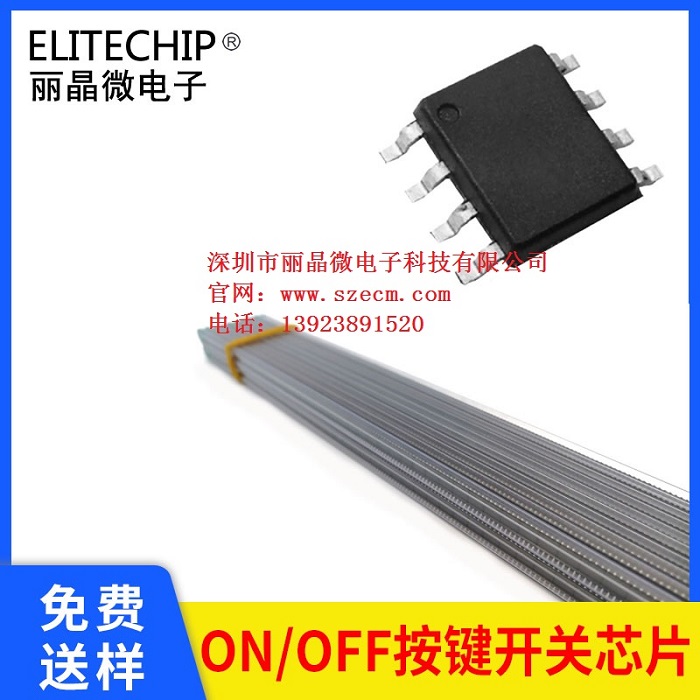

EH803-BDFF-5C93延时开关机芯片
一． 功能说明
供电电压：DC2.4V-5.0V。上电延时开机，两路电平信号同步输出（可二选一）。上电OUT1(PIN5)输出低电平，OUT2(PIN6)输出高电平。1秒后电平翻转OUT1输出高电平，OUT2输出低电平，（进入低功耗），再次操作需要断电重新上电。延时时间可选。
延时时间由OPT1/OPT2/OPT3决定（悬空为1，接地为0）
|
OPT1 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
|
OPT2 |
1 |
1 |
0 |
0 |
1 |
1 |
0 |
0 |
|
OPT3 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
|
延时时间(S) |
1S |
2S |
3S |
4S |
5S |
8S |
10S |
15S |
二． 极限参数
|
Supply voltage (Vdd)………………………… - 0.3V ~ 6.0V |
|
Input in voltage (Vin)…………………………… Vss – 0.2V ~ Vdd + 0.2V |
|
Operating ambient temperature (Topr) ……………………………… -20℃ ~ + 85℃ |
|
Storage ambient temperature (Tstor) …………………… –40℃ ~ + 125℃ |
三． 电气参数（VDD=5.0V TA=25℃）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
2 |
|
mA |
Vdd= 3V（计时状态芯片功耗） |
|
静态电流 |
ISTB |
|
5 |
|
uA |
Vdd=3V,延时电平翻转后芯片功耗 |
|
驱动电流低电平输出 |
IOL |
8 |
15 |
|
mA |
VDD=5.0V,VOP=VSS+0.5V |
|
驱动电流高电平输出 |
IOH |
8 |
15 |
|
mA |
VDD=5.0V,VOP=VDD-0.5V |
|
过VDD极限电流 |
IVDDmax |
|
|
50 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作温度 |
TA |
-20 |
25 |
85 |
℃ |
|
|
储存温度 |
Tstg |
-40 |
25 |
125 |
℃ |
|
四． 封装脚位图（SOP-8）
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
电源正 |
|
2 |
OPT1 |
延时选择1 |
|
3 |
OPT2 |
延时选择2 |
|
4 |
P13 |
上拉VDD |
|
5 |
OUT1 |
输出1，低电平有效 |
|
6 |
OUT2 |
输出2，高电平有效 |
|
7 |
OPT3 |
延时选择3 |
|
8 |
GND |
电源负 |
五． 电路图参考
主控推LED应用图参考
*C2电容可根据电源实际需要调整或省略
六． 封装尺寸图（SOP-8）
七． 版本说明
|
版本 |
日期 |
描述 |
|
EH803-BDFF-5C93 |
2022/8/5 |
V01初版501 |
|
|
|
|
