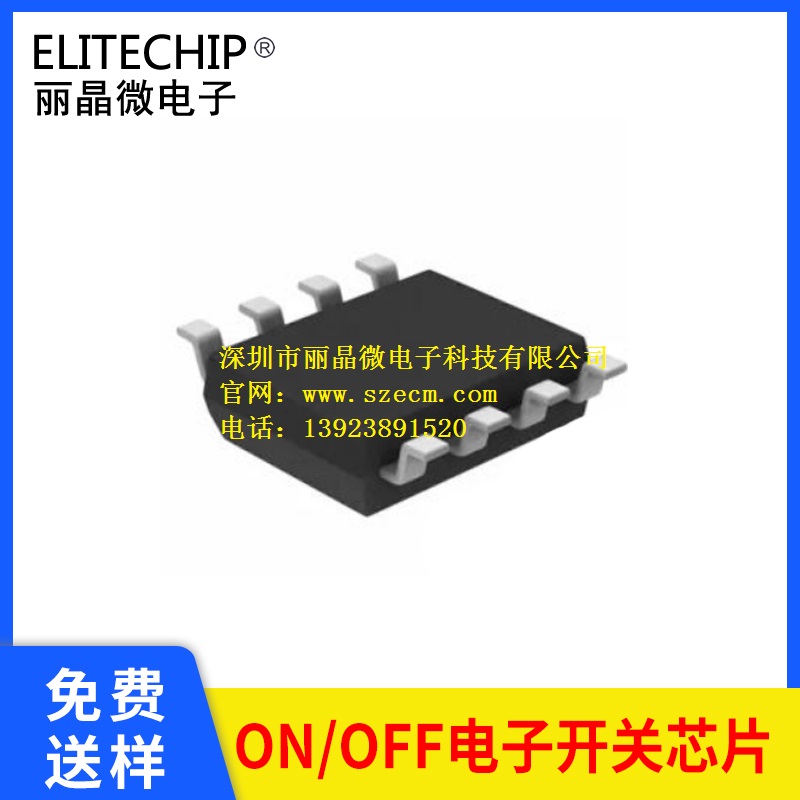

EC2204-D151电源工作指示灯IC
一、 功能说明
上电不工作，一个按键KEY控制二路电平信号输出Out1、Out2，一个指示灯（Led1）,一个检测充电脚In1
指示灯(Led1)工作状态（高有效）：
1、电池低于3.4V---Led1慢闪，4S/次（短按按键后才检测电池电压）
2、控制IC工作指示—Led1常亮
3、充电指示—Led1快闪，1S/次
4、充满—Led1灭
短按Key，Led1常亮，OUT1输出高电平且延时60S，计时到，Led1灭，Out1输出低电平；计时过程中短按Key，计时清零，Led1常亮，Out2输出高电平且延时60S，计时到Led1灭，Out2输出低电平；计时过程中再次短按，Led1灭，Out1，Out2输出低电平，以上循环(Out1高则Out2低，Out1低则Out2高)
“PB0”引脚外接充电管理芯片“CHRG”脚，检测到低电平(在充电)，Led1快闪（1S/次）,检测到高电平（充满），Led1灭，充电时关闭负载输出。
二、 电气参数（VDD=5.0V，GND=0，TA=25℃）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.4 |
3.0 |
5.0 |
V |
Temp. = 25 ℃ |
|
工作电流 |
IOP |
|
1 |
|
mA |
VDD= 3V , MCU run 1 MIPS |
|
静态电流 |
ISTB |
|
|
6 |
uA |
VDD=5.0V |
|
驱动电流低电平输出 |
IOL |
|
8 |
|
mA |
VDD=3V, V OL =0.5V, All I/O port |
|
驱动电流高电平输出 |
IOH |
|
-8 |
|
mA |
VDD=3V, V OH =2.5V, All I/O port |
|
过VDD极限电流 |
IVDDmax |
|
|
60 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
60 |
mA |
|
|
工作温度 |
TA |
-20 |
25 |
85 |
℃ |
|
|
储存温度 |
Tstg |
-40 |
25 |
125 |
℃ |
|
三、 封装脚位图（SOP8）
四、 PIN引脚及功能描述
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
IC正 |
|
2 |
PB1 |
充电检测脚 |
|
3 |
key |
开关 |
|
4 |
PB0 |
电池充电状态检测脚 |
|
5 |
LED1 |
指示灯，高电平有效 |
|
6 |
OUT2 |
信号输出脚，高有效 |
|
7 |
OUT1 |
信号输出脚，高有效 |
|
8 |
GND |
IC负 |
五、 参考电路图
六、 封装尺寸图（SOP8）
七、 版本说明
|
版本 |
日期 |
描述 |
|
EC2204-D151电源控制IC |
2022/04/20 |
V01初版 |
