EL9404-V06 单键3段调色+无极调光
一、功能说明：
1、供电方式：DC 12V，（通过稳压LDO-5.0V）。
2、一个触摸按键控制2 路 LED 输出，一路冷白，一路暖白，起始亮度100%。
K1：灯光模式转换键， 按第1下，冷白灯亮。按第2下，暖白灯亮。按第3下，冷白+暖白灯亮。
按第4下，灭，依次循环。
长按无极调光，一次长按下调，一次长按上调，依此循环。
带不断电亮度记忆功能：断电后重新上电，起始亮度都为100%
3、指示灯：两个蓝白指示灯：上电主灯不工作，白色指示灯亮，主灯亮后白指示灯灭，蓝指示灯与主灯同向，主灯亮蓝指示灯亮，主灯灭蓝指示灯灭。
短按切换主灯色温时，手按下触摸按键指示灯变成白色，松开变成蓝色
4、控制板符合环保功能，尺寸 30mm*50mm，厚度约为 3mm。

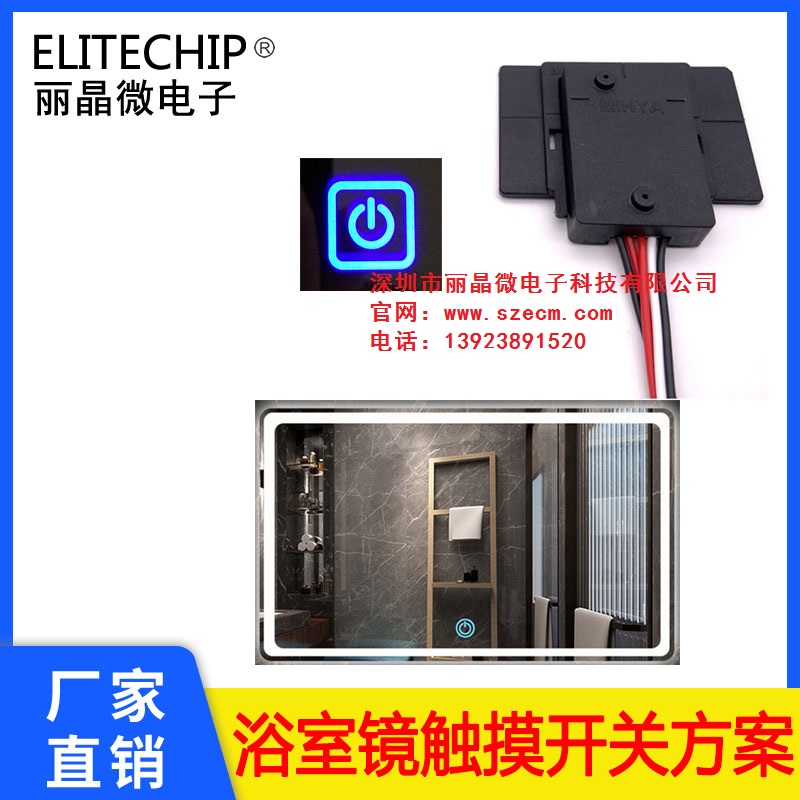

二、产品实物图：
