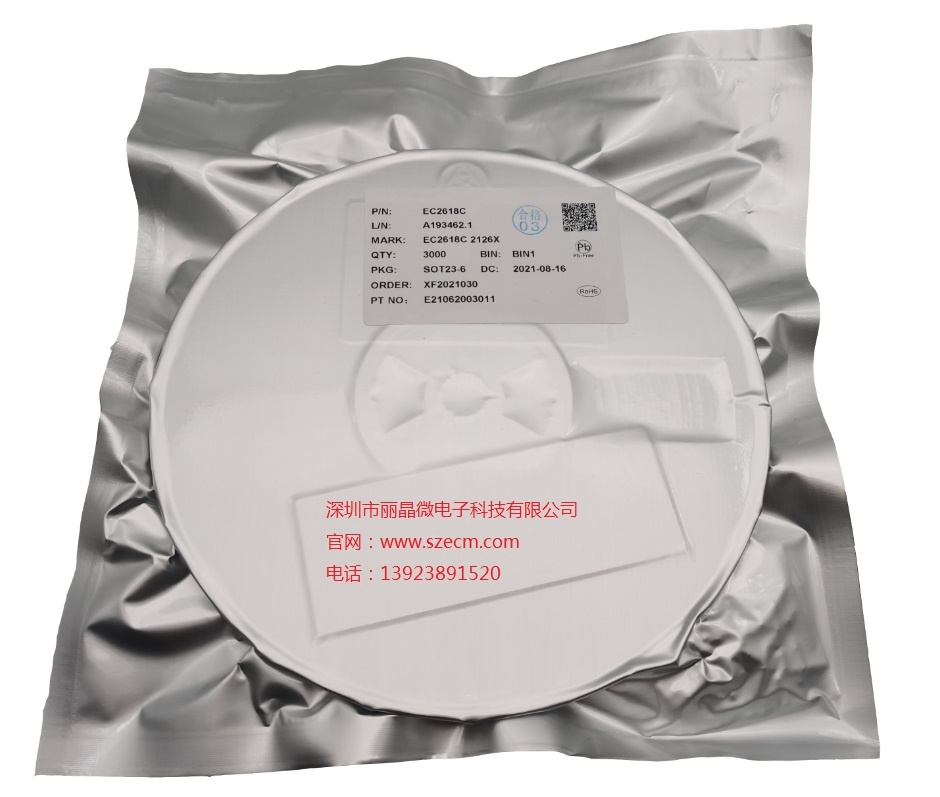

点击图片查看原图
一. 功能说明 EC2618C----6H-18H循环定时芯片
CMOS制造工艺，低功耗。工作电压宽，抗干扰强。
一路低电平信号输出，上电工作循环定时，LED灯亮6小时灭18小时，24小时循环。
有快速测试按键，接通快速测试按键进入快速测试模式。断开为正常工作模式。
二. 电气特性:（Vdd=3.0V,GND=0V,Ta=25℃)
|
Characteristies |
Sym |
Min |
Typ |
Max |
Unit |
Remarks |
|
工作电压 |
Vdd |
2.2 |
4.5 |
5 |
V |
|
|
工作电流 |
Iop |
|
|
500 |
µA |
No load |
|
静态电流 |
Isb |
|
|
5 |
µA |
|
|
LED推动电流 |
Iol |
60 |
|
|
mA |
Vdd=4.5V,Vds=3V |
|
工作温度 |
Temp |
0 |
25 |
60 |
℃ |
|
三. 封装脚位图（SOT23-6）
|
管脚号 |
符号 |
功能描述 |
|
1 |
OUT |
LED输出，低电平有效 |
|
2 |
VDD |
电源正 |
|
3 |
GND |
电源负 |
|
4 |
OSCI |
晶振 |
|
5 |
OSCO |
晶振 |
|
6 |
TEST |
快测脚 |
四. 应用电路图
备注：因输出电流比较大，建议加限流电阻，负载电流控制在60MA下，如果实际使用更大电流考虑外加驱动
五． 封装尺寸图（SOT23-6）
